貼片電解電容正負極區分

貼片電解電容也稱為貼片鋁電解電容，貼片鋁電解電容是由鋁圓筒做負極，里面裝有液體電解質，插入一片彎曲的鋁帶做正極制成，還需要經過直流電壓處理，使正極片上形成一層氧化膜做介質。

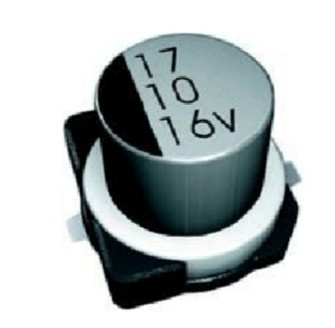

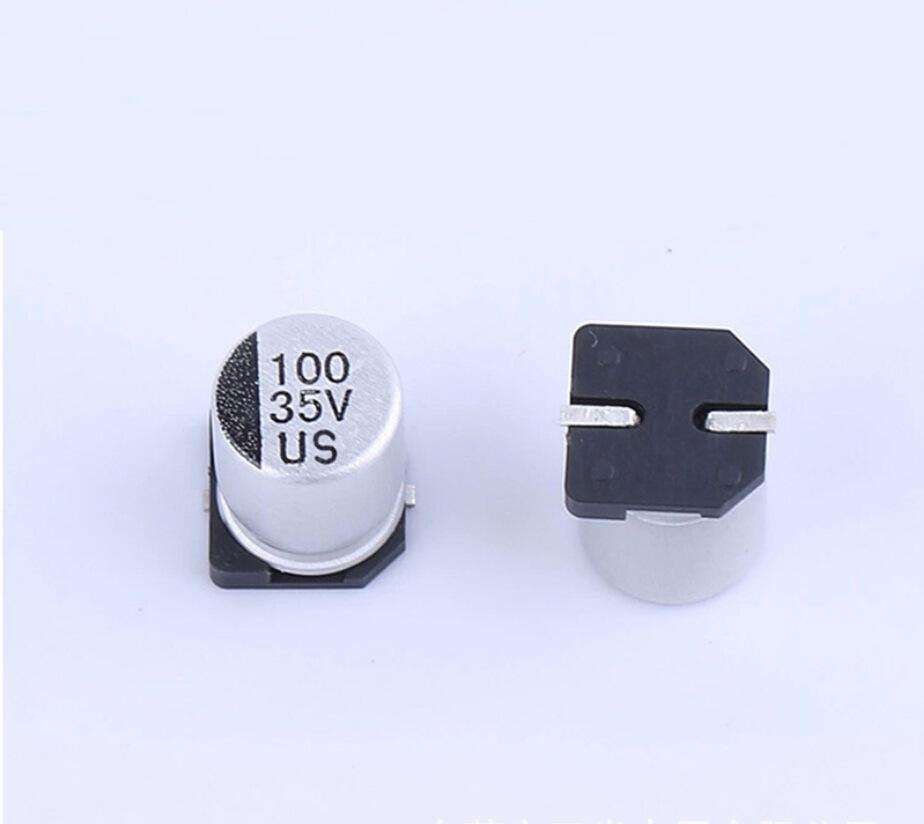

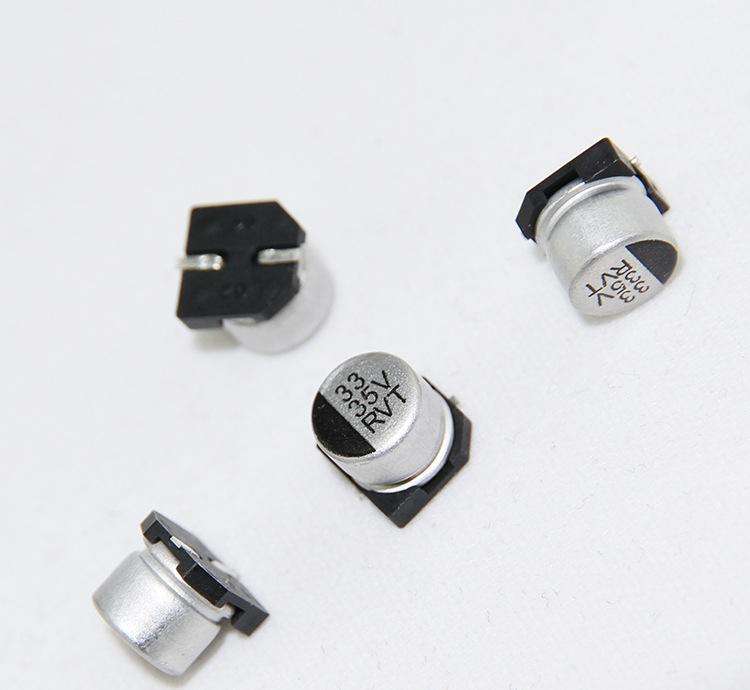

貼片電解電容正負極圖解

電解電容是有極性電容，不能接受反向電壓，安裝時需按正確的極性安裝，所以在使用前我們要正確的區分電解電容正負極。

貼片鋁電解電容的正負極區分和測量電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。

當我們不知道電容的正負極時，可以用萬用表來測量。電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。反之，則電解電容的漏電流增加(漏電阻減小)。這樣，我們先假定某極為“+”極，萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度(表針靠左阻值大)，對于數字萬用表來說可以直接讀出讀數。然后將電容放電(兩根引線碰一下)，然后兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左(或阻值大)的那次，黑表筆接的就是電解電容的正極。

一種是常見的鉭電容，為長方體形狀，有“-”標記的一端為正；

另外還有一種銀色的表貼電容，想來應該是鋁電解。 上面為圓形，下面為方形，在光驅電路板上很常見。 這種電容則是有“-”標記的一端為負。

發光二極管：顏色有紅、黃、綠、藍之分，亮度分普亮、高亮、超亮三個等級，常用的封裝形式有三類：0805、1206、1210

二極管：根據所承受電流的的限度，封裝形式大致分為兩類，小電流型(如1N4148)封裝為1206，大電流型(如IN4007)暫沒有具體封裝形式，只能給出具體尺寸：5.5 X 3 X 0.5

無極性電容下述兩類封裝最為常見，即0805、0603；

有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體分類如下：

類型 封裝形式 耐壓

A 3216 10V

B 3528 16V

C 6032 25V

D 7343 35V

貼片鉭電容的封裝是分為A型(3216)，B型(3528)， C型(6032)， D型(7343)，E型(7845)。有斜角的是表示正極,(小三角的表示正極?不知道!)

撥碼開關、晶振：等在市場都可以找到不同規格的貼片封裝，其性能價格會根據他們的引腳鍍層、標稱頻率以及段位相關聯。

可以從腳來判斷,長的是正極,短的是負極. 電容身上,有半邊顏色涂料的是負極

固態電解或液態電容的說法指的則是其陰極的用料。使用電解液做陰極的好處是電容量可以做到很大。但是電解液在高溫環境下容易揮發、滲漏，對壽命和穩定性影響很大。而固態電容采用功能性導電性高分子作為介電材料，在長期未使用的情形下通電不致于發生爆漿現象。 且在低溫時亦不會因電解質離子移動緩慢而達不到應有特性及功能，相比液態電解質，固態電容具備環保、低阻抗、高低溫穩定、耐高紋波及高信賴度等優越特性
