TL431（三端穩壓管穩壓電路）

品牌：壹芯微|類型：穩壓電路|封裝：SOT-23/TO-89|多種封裝 尺寸不同 參數一致 免費樣品 歡迎咨詢

概述：

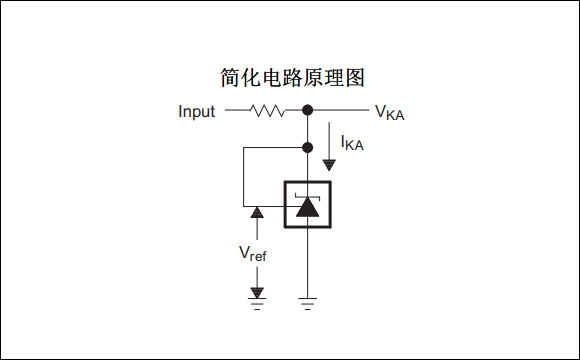

TL431和TL432器件是三端可調并聯穩壓器，在適用的汽車、商業和軍用溫度范圍內具有指定的熱穩定性。輸出電壓可以設置為Vref（大約2.5V）和36V之間的任何值，使用兩個外部電阻器。這些器件的典型輸出阻抗為0.2 Ω。有源輸出電路提供了非常陡峭的開啟特性，使這些器件成為許多應用中齊納二極管的絕佳替代品，例如板載調節、可調電源和開關電源。TL432器件具有與TL431器件完全相同的功能和電氣規格，但DBV、DBZ和PK封裝具有不同的引腳排列。

TL431和TL432器件均提供三個等級，B、A和標準等級的初始容差（在25°C下）分別為0.5%、1%和2%。此外，隨溫度變化的低輸出漂移確保了整個溫度范圍內的良好穩定性。

TL43xxC器件的工作溫度范圍為0°C至70°C，TL43xxI器件的工作溫度范圍為–40°C至85°C，而TL43xxQ器件的工作溫度范圍為–40°C至125°C
