來源:壹芯微 發布日期
2021-07-30 瀏覽:-「TIP122」晶體三極管工作原理解析 - 壹芯微

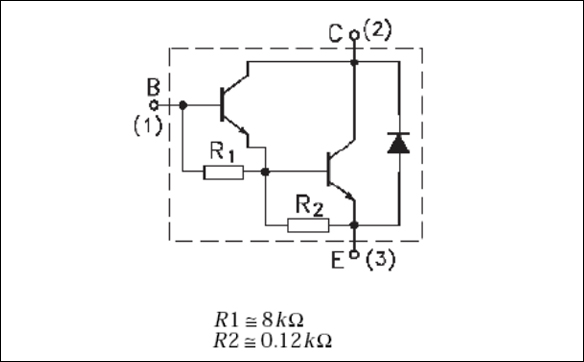

型號:TIP122(8000mA,100V)

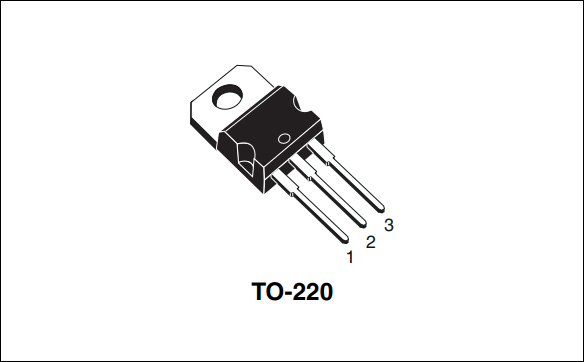

封裝:TO-220/TO-252
多種封裝 尺寸不同 參數一致 免費樣品 歡迎咨詢


三級晶體管工作原理:
它是由2塊N型半導體中間夾著一塊P型半導體所組成,發射區與基區之間形成的PN結稱為發射結,而集電區與基區形成的PN結稱為集電結,三條引線分別稱為發射極e、基極b 和集電極c。當b點電位高于e點電位零點幾伏時,發射結處于正偏狀態,而C點電位高于b點電位幾伏時,集電結處于反偏狀態,集電極電源Ec要高于基極電源Eb。
三極晶體管的電流放大作用實際上是利用基極電流的微小變化去控制集電極電流的巨大變化。
三極晶體管工作的必要條件是:
①在B極和E極之間施加正向電壓(此電壓的大小不能超過1V);
②在C極和E極之間施加反向電壓(此電壓應比eb間電壓較高);
③若要取得輸出必須施加負載。
當三極晶體管滿足必要的工作條件后,其工作原理如下:
基極有電流流動時。由于B極和E極之間有正向電壓,所以電子從發射極向基極移動,又因?yàn)镃極和E極間施加了反向電壓,因此,從發射極向基極移動的電子,在高電壓的作用下,通過基極進入集電極。于是,在基極所加的正電壓的作用下,發射極的大量電子被輸送到集電極,產生很大的集電極電流。基極無電流流動時。在B極和E極之間不能施加電壓的狀態時,由于C極和E極間施加了反向電壓,所以集電極的電子受電源正電壓吸引而在C極和E極之間產生空間電荷區,阻礙了從發射極向集電極的電子流動,因而就沒有集電極電流產生。
「TIP122」采購優質國產二/三極管Mosfet選壹芯微(專注領域 專業品質),國內知名功率半導體生產商,專業進口生產設備,芯片與技術源自臺灣,完美替代進口品牌,頁面右側聯系銷售一線或工程師為您提供參數,選型,樣品申請,規格書與技術支持,歡迎咨詢
【本文標簽】:TIP122詳細參數 引腳圖 晶體管
