TDA2030的典型應用電路介紹|壹芯微

TDA2030A是高保真集成功放之一，許多功放電路都采用這種集成方式。TDA2030也是許多電腦有源音箱所采用的HI-FI功放集成塊。它接法簡單，價格實惠。額定功率為14W。電源電壓為±6～±18V。輸出電流大，諧波失真和交越失真小(±14V/4歐姆，THD=0.5%)。具有優良的短路和過熱保護電路。下面介紹其的接法及應用電路：

1.接法

其接法分單電源和雙電源兩種：

1.1單電源接法

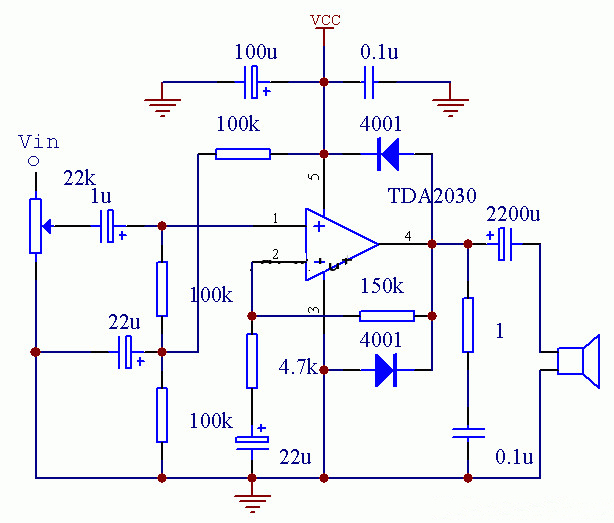

圖1TDA2030單電源接法圖

1.2雙電源接法

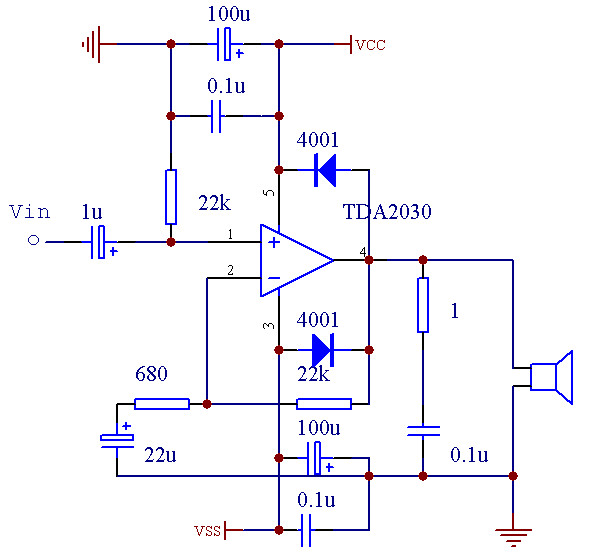

圖2TDA2030雙電源接法圖

2.應用電路

2.1OTL形式的功放

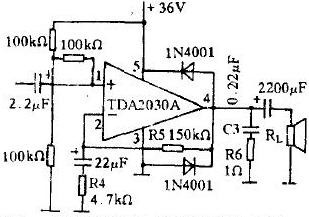

OTL功放的形式:采用單電源，有輸出耦合電容。如圖3所示電路中的R5(150kΩ)與R4(4.7kΩ)電阻決定放大器閉環增益，R4電阻越小增益越大，但增益太大也容易導致信號失真。兩個二極管接在電源與輸出端之間，是防止揚聲器感性負載反沖而影響音質。C3(0.22uF)電容與R6(1Ω)的電阻是對感性負載(喇叭)進行相位補償來消除自激，該電路采用36V單電源，輸出功率約20W。

圖3用TDA2030A做成的OTL功放

2.2OCL形式功放

OCL功放的形式是采用雙電源，無輸出耦合電容，如圖4所示，由于無輸出耦合電容低頻響應得到改善，屬于高保真電路。雙電源采用初級線圈中間點接地、上下電壓對稱相等的變壓器，經過整流濾波后構成±18V的雙電源，輸出功率為20W。

圖4用TDA2030A做成的OCL功放

2.3BTL形式功放

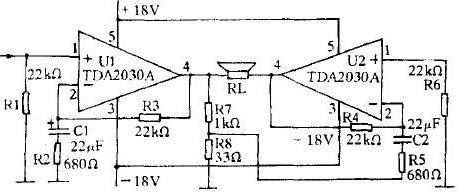

BTL的主要特點是：由兩個相同的功放組成，輸入信號互為反相。實際采用放大器的同相輸入與反相輸入，以保證輸入信號互為反相，同時還應使兩輸入信號的幅度相同，這樣便可以滿足BTL電路形式的基本要求。電路圖如圖5所示，其中R7(1kΩ)與R8(33Ω)電阻對信號分壓后衰減的倍數與U1的放大倍數正好相同，衰減后的信號通過R5加在U2的反相輸入端。事實上是由兩個運放完成了一路信號放大，實際測得輸出電平高出用一個集成電路的1.5倍。即原輸出功率為20W的運放，現輸出功率約為50W。但由于BTL電路特點，選擇集成電路時盡可能用參數一致的兩個運算放大電路，調整輸入信號幅度，可通過輸入正弦波用示波器觀察兩輸入信號的幅度，這時調整R7使兩輸入信號的幅度相同，以保證在提高功率的同時盡可能減小非線性對稱性失真。

圖5用TDA2030A做成的BTL形式功放

2.440w功放電路

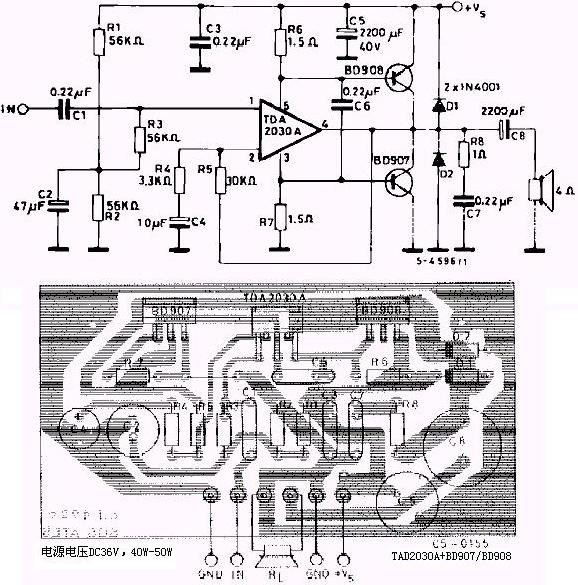

圖6是TDA2030功放集成塊和BD907/908制作的40w功放電路：

圖6TDA2030功放集成塊和BD907/908制作的40w功放電路

2.5高保真有源音箱電路

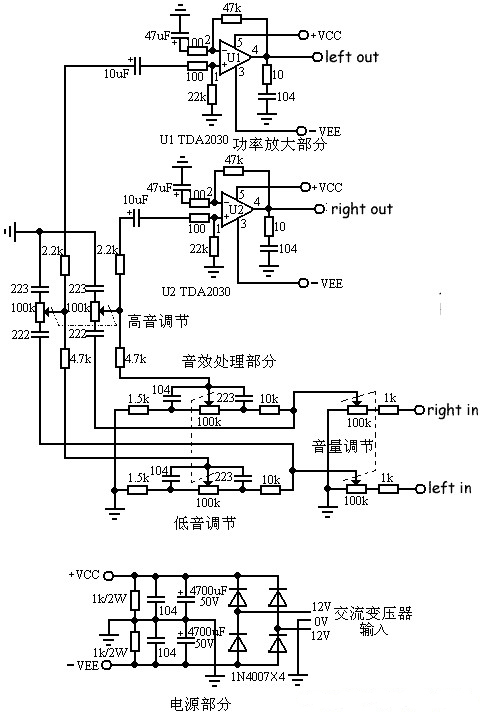

用TDA2030設計的一款高保真有源音箱電路，電路圖如圖7所示。采用雙電源供電，加入了高低音和音量調節。在設計PCB的時候，地線要盡量不從元件管腳走過，這樣可以減少直流噪音。

圖7高保真有源音箱電路圖

2.625W橋式低頻功率放大器電路

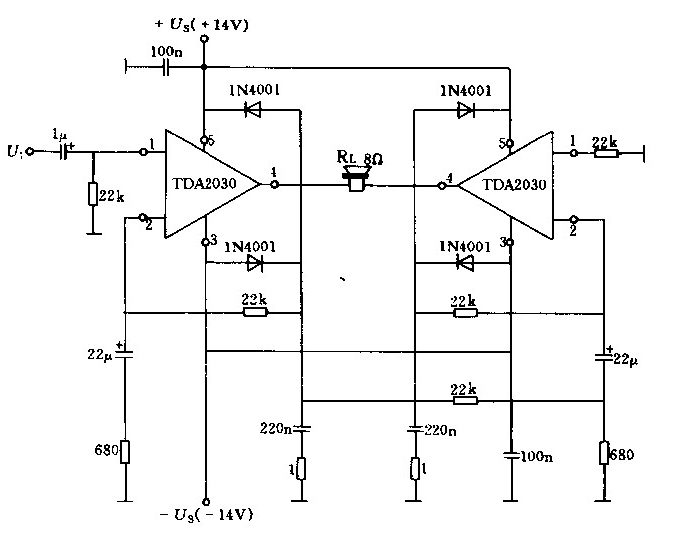

圖825W橋式低頻功率放大器電路圖

圖8電路采用兩片TDA2030，連接成橋式電路，兩邊電路結構和參數完全相同。右邊的集成電路由左邊集成電路通過22kΩ負反饋電阻控制，反之亦然。二極管1N4001用于防止揚聲器電感負載產生過電壓損壞器件。電路的放大系數可通過改變輸出端(腳4)至反相輸入端(腳2)間負反饋電壓比來調整。
