74LS164的特點、功能圖、引腳及功能介紹|壹芯微

74HC164、74HCT164是高速硅門CMOS器件，與低功耗肖特基型TTL(LSTTL)器件的引腳兼容。74HC164、74HCT164是8位邊沿觸發式移位寄存器，串行輸入數據，然后并行輸出。數據通過兩個輸入端(DSA或DSB)之一串行輸入;任一輸入端可以用作高電平使能端，控制另一輸入端的數據輸入。兩個輸入端或者連接在一起，或者把不用的輸入端接高電平，一定不要懸空。本文將介紹74LS164的特點、功能圖、引腳及功能、時序圖、工作條件等等。

1.特性

(1)門控串行數據輸入

(2)異步中央復位

(3)符合JEDEC標準no.7A

(4)靜電放電(ESD)保護：

(5)HBMEIA/JESD22-A114-B超過2000V

(6)MMEIA/JESD22-A115-A超過200V。

(7)多種封裝形式

(8)額定從-40°C至+85°C和-40°C至+125°C。

2.功能圖

圖1邏輯符號

IEC邏輯符號

圖2IEC邏輯符號

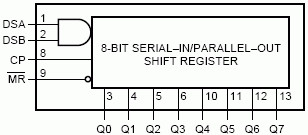

圖3邏輯圖

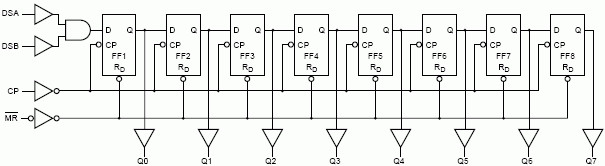

圖4功能圖

3.引腳介紹

DIP14、SO14、SSOP14和TSSOP14封裝的引腳配置

圖5DIP14、SO14、SSOP14和TSSOP14封裝的引腳配置

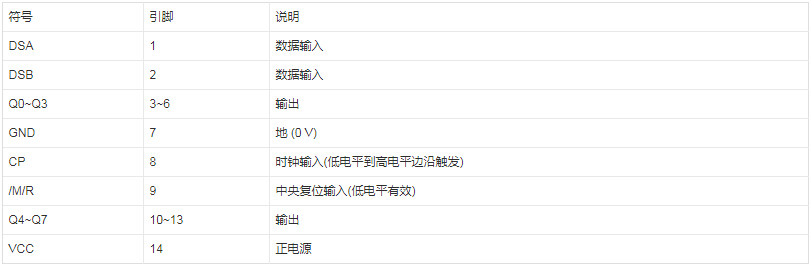

引腳功能說明

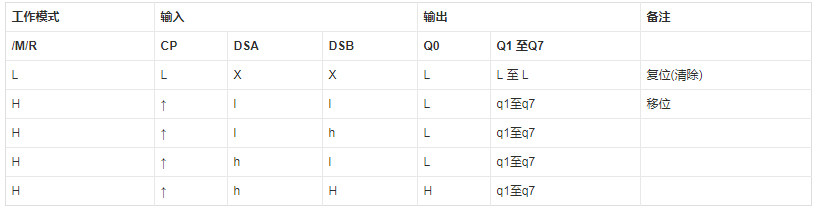

4.功能表(真值表)

H=HIGH(高)電平

h=先于低-至-高時鐘躍變一個建立時間(set-uptime)的HIGH(高)電平

L=LOW(低)電平

l=先于低-至-高時鐘躍變一個建立時間(set-uptime)的LOW(低)電平

q=小寫字母代表先于低-至-高時鐘躍變一個建立時間的參考輸入(referencedinput)的狀態

↑=低-至-高時鐘躍變

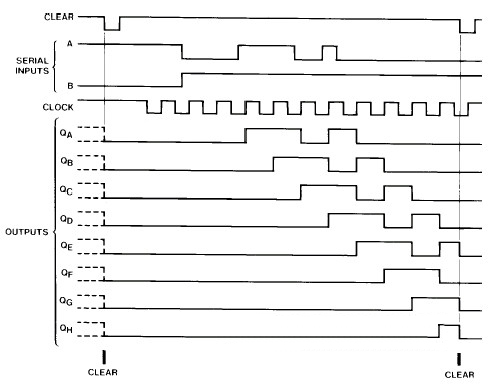

5.時序圖

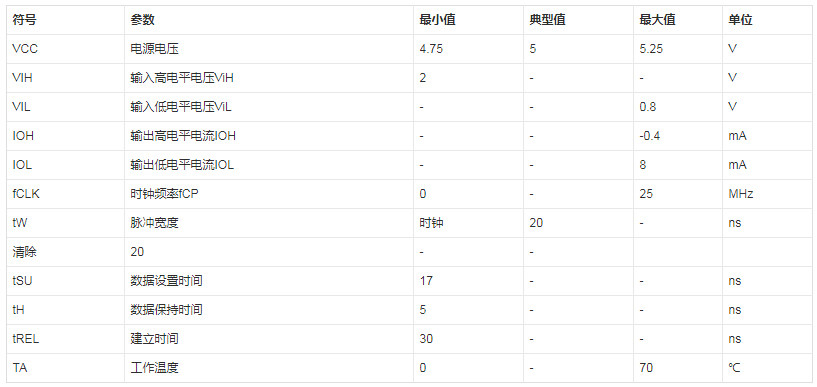

6.工作條件

對于DIP14封裝：Ptot在超過70°C時以12mW/K的速度線性降低。

對于SO14封裝：Ptot在超過70°C時以8mW/K的速度線性降低。

對于SSOP14和TSSOP14封裝：Ptot在超過60°C時以5.5mW/K的速度線性降低。

對于DHVQFN14封裝：Ptot在超過60°C時以4.5mW/K的速度線性降低。

7.74LS164驅動數碼管程序：

/****************************************************/

/*程序功能：用74LS164驅動一個共陰數碼管動態顯示*/

/****************************************************/

#include

sbitCLK=P2^0;

sbitDAT=P2^1;

unsignedcharcodetab[]={0x3F,0x06,0x5b,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0X6F};//0-9

/****************************************************/

/*向74LS164發送數據*/

/****************************************************/

voidsendbyte(unsignedcharbyte)

{

unsignedcharnum,d;

num=tab[byte];

for(d=0;d<8;d++)

{

CLK=0;

DAT=num&0x01;

CLK=1;

num>>=1;

}

}

/****************************************************/

/*延時程序*/

/****************************************************/

voiddelay(unsignedchart)

{

unsignedchari,j,k;

for(i=0;i<20;i++)

for(j=0;j<114;j++)

for(k=0;k

}

/*******************主函數*************************/

main()

{

unsignedcharh;

while(1)

{

for(h=0;h<10;h++)

{

sendbyte(h);

delay(30);

}

h=0;

}

}

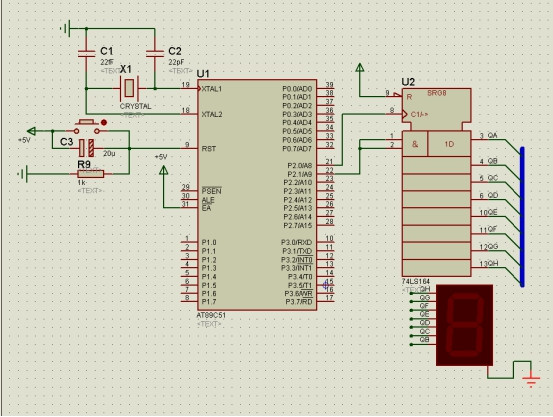

仿真圖：
