數字集成電路的分類及特點介紹

隨著數字集成電路的應用日益廣泛，數字電路產品的種類愈來愈多。簡單來說，用數字信號完成對數字量進行算術運算和邏輯運算的電路稱為數字電路，或數字系統。數字電路是由許多的邏輯門組成的復雜電路，與模擬電路相比，它主要進行數字信號的處理(即信號以0與1兩個狀態表示)，因此抗干擾能力較強。那么其有哪些分類?又有何特點?下面一起來看看：

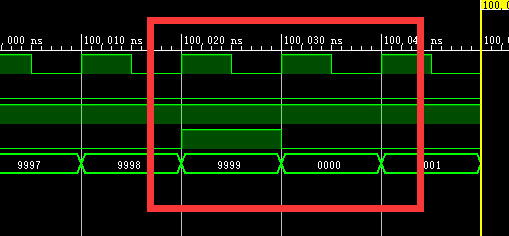

時序邏輯電路

1.按用途來分

可分成通用型的集成電路(中小規模集成電路)產品，微處理(MPU)產品和特定用途的集成電路產品三大類。其中可編程邏輯器件就是特定用途產品的一個重要分支。

2.按邏輯功能來分

可以分成組合邏輯電路(也稱組合電路)，如門電路，編譯碼器等;時序邏輯電路，如觸發器、計數器、寄存器等。

3.按電路結構來分

可分為雙極型集成電路(如TTL、ECL)和單極型集成電路(如CMOS)兩大類，每類中又包含有不同的系列品種：

3.1TTL數字集成電路

這類集成電路內部輸入級和輸出級都是晶體管結構，屬于雙極型數字集成電路，是利用電子和空穴兩種載流子導電的。其主要系列有：

(1)74–系列

這是早期的產品，現仍在使用，但正逐漸被淘汰。

(2)74H–系列

這是74–系列的改進型，屬于高速TTL產品。其“與非門”的平均傳輸時間達10ns左右，但電路的靜態功耗較大，目前該系列產品使用越來越少，逐漸被淘汰。

(3)74S–系列

這是TTL的高速型肖特基系列。在該系列中，采用了抗飽和肖特基二極管，速度較高，但品種較少。

(4)74LS – 系列

這是當前TTL類型中的主要產品系列。品種和生產廠家都非常多。性能價格比比較高，目前在中小規模電路中應用非常普遍。

(5)74ALS–系列

這是“先進的低功耗肖特基”系列。屬于74LS – 系列的后繼產品，速度(典型值為4ns)、功耗(典型值為1mW)等方面都有較大的改進，但價格比較高。

(6)74AS–系列

這是74S – 系列的后繼產品，尤其速度(典型值為1.5ns)有顯著的提高，又稱“先進超高速肖特基”系列。

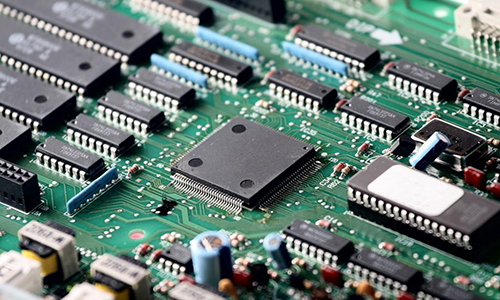

雙極型集成電路

3.2CMOS集成電路

CMOS數字集成電路是利用NMOS管和PMOS管巧妙組合成的電路，屬于一種微功耗的數字集成電路，只用一種載流子導電的。主要系列有：

(1)標準型4000B/4500B系列

該系列是以美國RCA公司的CD4000B系列和CD4500B系列制定的，與美國Motorola公司的MC14000B系列和MC14500B系列產品完全兼容。該系列產品的最大特點是工作電源電壓范圍寬(3～18V)、功耗最小、速度較低、品種多、價格低廉，是目前CMOS集成電路的主要應用產品。

(2)74HC – 系列

54/74HC – 系列是高速CMOS標準邏輯電路系列，具有與74LS – 系列同等的工作度和CMOS集成電路固有的低功耗及電源電壓范圍寬等特點。74HCxxx是74LSxxx同序號的翻版，型號最后幾位數字相同，表示電路的邏輯功能、管腳排列完全兼容，為用74HC替代74LS提供了方便。

(3)74AC – 系列

該系列又稱“先進的CMOS集成電路”，54/74AC 系列具有與74AS系列等同的工作速度和與CMOS集成電路固有的低功耗及電源電壓范圍寬等特點。

CMOS集成電路

以上就是數字集成電路的分類及特點介紹了。電子制作中常用的數字集成電路有4001、4011、4013、4017、4040、4052、4060、4066等型號，建議多買些備用。市場上的數字集成電路進口的較多，產品型號的前綴代表生產公司。一般來說，只要型號相同，不同公司的產品可以互換。
