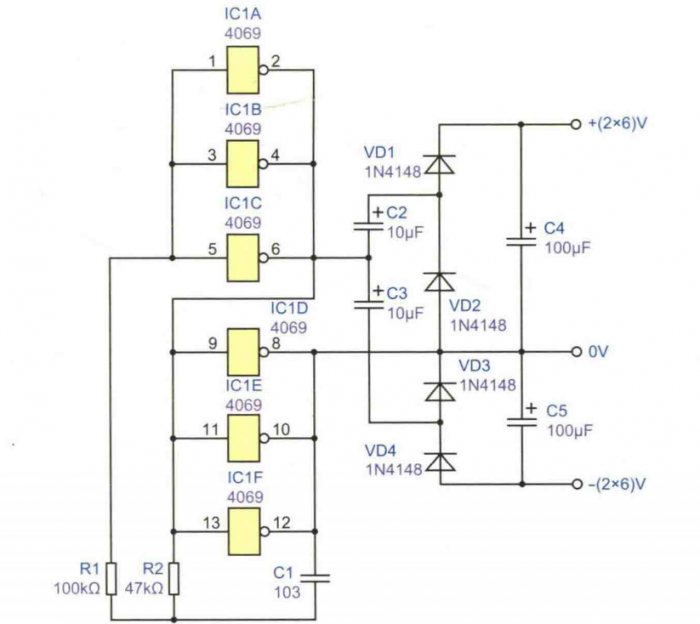

一些電路工作時需要使用正、負電源，比如運算放大器，工作時經常要用到這樣的正、負電源，這里介紹一款使用門電路來制作的電源變換器，可以將6V直流電源轉換成士6V對稱電源。電路原理圖如下所示。

本電路由振蕩器和倍壓器兩部分組成。振蕩器由2組串聯的反相器和R1、R2、C1等組成，其中IC1A、IC1B、IC1C三個反相器并聯在一起構成一組，IC1D、IC1E、IC1F三個反相器并聯在一起構成另一組，這樣接法是為了增大輸出電流，從而可以帶動較大負載。

電解電容C2、C4和二極管VD1、VD2構成一個倍壓電路，另一個倍壓電路由電解電容C3、C5和二極管VD3、VD4組成。由4069構成的振蕩器起振后，通過兩組倍壓電路轉換，分別輸出直流+12V和一12V電源。
