使用萬用表對整流橋的測試解析

整流橋是把四只整流二極管按橋式結構連接并用塑料封裝在一起的，它與用四只整流二極管組成的橋式整流器的結構和作用均相同，整流橋—對腳為直流電壓縮出端，有正、負之分．—般接負載或經濾波、穩壓后接負載。供給負載直流能量。橋堆的調試和維修方法如下。

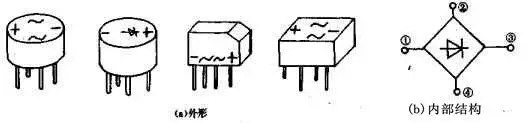

圖1整流橋外形及內部結構

1. 逐個測量法

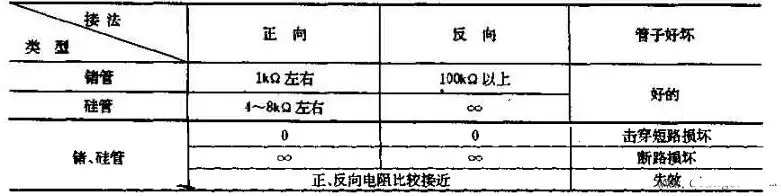

一只正常的二極管它的正向電阻較小，而反向電阻較大，用萬用表可以大致測量其質量的好壞。如圖2所示，萬用表置R×1k檔，用紅黑表筆分別與二極管的兩個電極相接，測員它的正、反向電阻值，兩者相差放大越好。即正向電阻要小，反向電阻要大。如果正反向電阻都是∞，說明二極管內部斷線開路；如果正反向電阻均為零，則為兩個電極之間短路(PN結擊穿)；如果測得正、反向電阻很接近，說明二極管失去單向導電性(或稱為失效)，不能使用。常見的普通二極管用R×1k檔測得的正常電阻值見表1。(注意：測試二極管時可能需要將二極管與其工作電路分離)

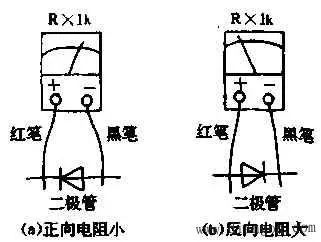

圖2 用萬用表測試二極管好壞

表1

2. 簡易測量法

上述方法檢測整流橋堆詳細可靠，但測試過程較繁瑣。這里再介紹一種簡單方法，只得測三次即可確定橋堆的好壞。如圖1(b)所示，將萬用表置R×10k檔．測量交流電源輸入端②腳、④腳間的正反向電阻，由電路結構可知，無論兩表筆怎樣連接測量，對于一只性能良好的橋堆，其②腳、④腳間的正反向電阻均應很大，因每次測量總有二極管是反向運用狀態；假如測得正反向電阻較小(如只有幾千歐)時，則說明嬌堆中有一只或多只二極管有擊穿或漏電現象，不能再使用了。僅靠上述測量還不能判斷橋堆中某只二極管是否有開路性放降相正向電阻變大的故障，對此還應測試直流輸出端①腳、③腳間的正向電阻，方法是：萬用表置R×1k檔，紅表筆接③腳．黑表筆接①腳，如果此時測出的正向電阻略比單只二極管正向電阻大，說明橋準正常，如果正向電阻接近單只二極管的正向電阻，說明橋堰中有一只或兩只(兩臀)二極管擊穿；如果正向電阻較大，比兩只二極管正向電阻大很多，說明橋準中的二極管有正向電阻變大或有開路性故障。

3. 橋準管腳位置的判別

由圖1可知，管腳位置已標明在橋堆的外殼上，一看便可確定，但有的橋堆標記不清，或標記有錯誤時，就不能盲目接入電路，否則會燒毀橋堆和其它元器件，對比就須用萬用表判定橋堆管腳的準確位置。判別方法是：先找出直流輸出正極(即③腳)端，假定某只腳為③腳．萬用表置R×1K檔，紅表筆按③腳，用黑表筆分別去接①腳、②腳、④腳，如果三次均有較小阻值(導通電阻)則說明假定是正確的，即③腳為橋堆的直流輸出正極，如果三次測試中，有一腳通或全不通，則說明假定是錯納，需另假定②腳重新測試，直到找到真正的②腳為止。找到③腳后，其余備腳便好確定了：仍用紅表筆接③腳，用黑表筆分別測試另三只腳的正向電阻，其中阻值最大的那只腳印為直流電壓輸出端的負極，剩下兩只腳為交流輸入端，沒有正負極性之分。(這里使用的指針式萬用表，如果您使用的是數字萬用表，還可以用二極管測試檔，但注意數字式萬用表紅表筆接內電池正極，所以表筆順序與上述方法相反)
