使用萬用表測試整流橋堆好與壞

什么是整流橋?整流橋是把四只整流二極管(將電流轉換為直流電能半導體元件)按橋式結構串聯，串聯起來后封裝在一起（塑料封裝），跟四只整流二極管組成的橋式整流器一樣，整流橋具有有正負之分，其中—對腳為直流電壓縮出端。—般接負載或經濾波、穩壓后接負載，并供給負載直流能量。

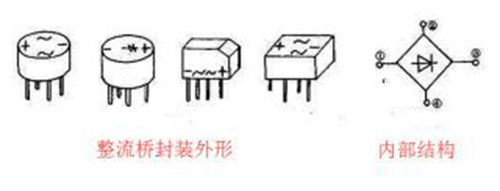

整流橋外形及內部結構圖

上圖所示是整流橋的封裝外形及它的內部構造。而整流橋如何進行調試跟維修，具體看下面。

1、挨個測量，也叫逐個測量法

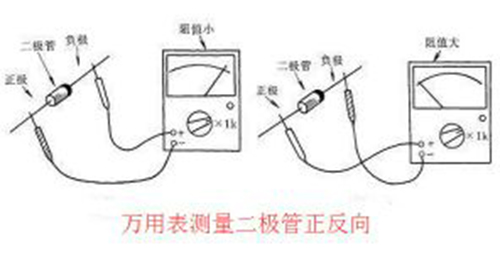

二極管的特性應該都清楚（反向電阻大、正向電阻小），二極管的好壞，用萬用表就可以測出。在一文識別二極管及二極管好壞測量中末尾出此前介紹過，不理解的可以去看下，較為通俗易懂，這邊就不再重復此前介紹的。具體如下:

萬用表測量二極管好壞圖示正常情況下測量阻值范圍比對。

上圖表為測量數據得出的電阻值及判斷范圍，大家可以用測量后的數據進行比對。

上述方法檢測整流橋堆詳細可靠，但測試過程較繁瑣。這里再介紹一種簡單方法，只得測三次即可確定橋堆的好壞。

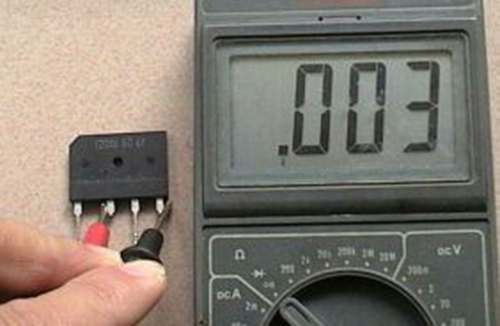

用萬用表測量整流橋引腳

在文中圖一內部結構處所示，將萬用表置R×10k檔.測量交流電源輸入端②腳、④腳間的正反向電阻，由電路結構可知，無論兩表筆怎樣連接測量，對于一只性能良好的橋堆，其②腳、④腳間的正反向電阻均應很大，因每次測量總有二極管是反向運用狀態;假如測得正反向電阻較小(如只有幾千歐)時，則說明嬌堆中有一只或多只二極管有擊穿或漏電現象，不能再使用了。

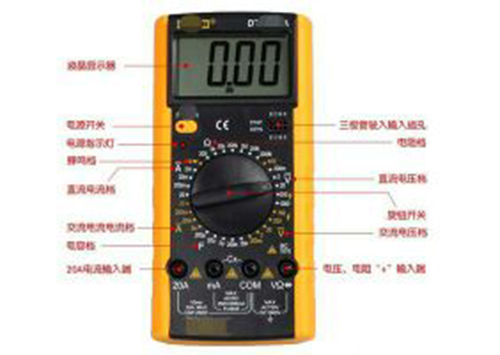

萬用表各部位功能說明

當然，靠此類方法可能無法完全判斷橋堆中具體哪只管子損壞。所以，還應該繼續測量直流輸出端①腳、③腳間的正向電阻，方法是：萬用表置R×1k檔，紅表筆接③腳.黑表筆接①腳，如果此時測出的正向電阻略比單只二極管正向電阻大，說明橋準正常，如果正向電阻接近單只二極管的正向電阻，說明橋堰中有一只或兩只(兩臀)二極管擊穿;如果正向電阻較大，比兩只二極管正向電阻大很多，說明橋準中的二極管有正向電阻變大或有開路性故障。

通過橋準管腳位置的判別（以下引腳位均為圖1內部結構所標引腳位）

由圖片內部結構可知，管腳位置已標明在橋堆的外殼上，一看便可確定，但有的橋堆標記不清，或標記有錯誤時，就不能盲目接入電路，否則會燒毀橋堆和其它元器件，對比就須用萬用表判定橋堆管腳的準確位置。

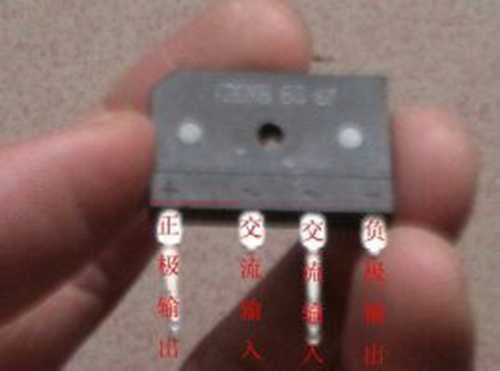

整流橋各腳功能及符號標記（圖引腳位≠文中引腳位）

判別方法是：先找出直流輸出正極(即③腳)端，假定某只腳為③腳.萬用表置R×1K檔，紅表筆按③腳，用黑表筆分別去接①腳、②腳、④腳，如果三次均有較小阻值(導通電阻)則說明假定是正確的，即③腳為橋堆的直流輸出正極，如果三次測試中，有一腳通或全不通，則說明假定是錯納，需另假定②腳重新測試，直到找到真正的②腳為止。

找到③腳后，其余備腳便好確定了：仍用紅表筆接③腳，用黑表筆分別測試另三只腳的正向電阻，其中阻值最大的那只腳印為直流電壓輸出端的負極，剩下兩只腳為交流輸入端，沒有正負極性之分。(這里使用的指針式萬用表，如果您使用的是數字萬用表，還可以用二極管測試檔，但注意數字式萬用表紅表筆接內電池正極，所以表筆順序與上述方法相反。)
