三引腳SOT-323封裝的共陽極穩壓二極管詳情

在二極管陣營里，穩壓二極管最常見，基本封裝形式有DO-15、DO-41、DO-27、SOD-323、SOD-523、SOD-723、SOT-23、SOT-323、SOT-523等。穩壓二極管一般兩個引腳，也有三個引腳的，如長電科技采用SOT-323封裝的AZ23C2xx系列穩壓二極管就有三個引腳。

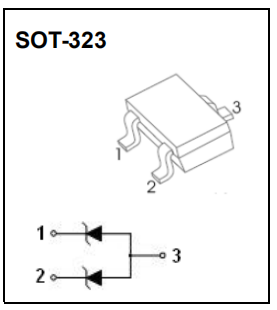

SOT-323封裝的AZ23C2xx系列穩壓二極管

AZ23C2xx系列采用共陽極結構，在一個SOT-323封裝內配置了兩個穩壓二極管，額定功率損耗不超過200mW，內封的兩只管子的△Vz均小于5%。這樣的穩壓二極管封裝，可有效減小PCB的占空面積。

AZ23C2xx系列穩壓二極管的最大額定值為：正向電壓Vf=0.9V（@If=10mA），功耗Pd=200mW，熱阻Roja=625℃/W，結溫Tj=150℃，存儲溫度Tstg=-55~+150℃。

電氣性能方面，AZ23C2xx系列穩壓二極管參數值為：

AZ23C2V7穩壓值2.5-2.9V，最大穩壓阻抗83?（5.0mA）、500?（1.0mA）?，溫度系數-0.065%/℃；

AZ23C3V0穩壓值2.8-3.2V，最大穩壓阻抗95?（5.0mA）、500?，溫度系數-0.060%/℃；

AZ23C3V3穩壓值3.1-3.5V，最大穩壓阻抗95?（5.0mA）、500?，溫度系數-0.055%/℃；

AZ23C3V6穩壓值3.4-3.8V，最大穩壓阻抗95?（5.0mA）、500?，溫度系數-0.055%/℃；

AZ23C3V9穩壓值3.7-4.1V，最大穩壓阻抗95?（5.0mA）、500?，溫度系數-0.050%/℃；

AZ23C4V3穩壓值4.0-4.6V，最大穩壓阻抗95?（5.0mA）、500?，溫度系數-0.035%/℃；

AZ23C4V7穩壓值4.4-5.0V，最大穩壓阻抗78?（5.0mA）、500?，溫度系數-0.015%/℃；

AZ23C5V1穩壓值4.8-5.4V，最大穩壓阻抗60?（5.0mA）、480?，溫度系數+0.005%/℃；

AZ23C5V6穩壓值5.2-6.0V，最大穩壓阻抗40?（5.0mA）、400?，溫度系數+0.020%/℃；

AZ23C6V2穩壓值5.8-6.6V，最大穩壓阻抗10?（5.0mA）、200?，溫度系數+0.030%/℃；

AZ23C6V8穩壓值6.4-7.2V，最大穩壓阻抗8.0?（5.0mA）、150?，溫度系數 +0.045%/℃；

AZ23C7V5穩壓值7.0-7.9V，最大穩壓阻抗7.0?（5.0mA）、50?，溫度系數+0.050%/℃；

AZ23C8V2穩壓值7.7-8.7V，最大穩壓阻抗7.0?（5.0mA）、50?，溫度系數+0.055%/℃；

AZ23C9V1穩壓值8.5-9.6V，最大穩壓阻抗10?（5.0mA）、50?，溫度系數+0.065%/℃；

AZ23C10穩壓值9.4-10.6V，最大穩壓阻抗15?（5.0mA）、70?，溫度系數+0.065%/℃；

AZ23C11穩壓值10.4-11.6V，最大穩壓阻抗20?（5.0mA）、70?，溫度系數+0.070%/℃；

AZ23C12穩壓值11.4-12.7V，最大穩壓阻抗20?（5.0mA）、90?，溫度系數+0.075%/℃；

AZ23C13穩壓值12.4-14.1V，最大穩壓阻抗25?（5.0mA）、110?，溫度系數+0.080%/℃；

AZ23C15穩壓值13.8-15.6V，最大穩壓阻抗30?（5.0mA）、110?，溫度系數+0.080%/℃；

AZ23C16穩壓值15.3-17.1V，最大穩壓阻抗40?（5.0mA）、170?，溫度系數+0.090%/℃；

AZ23C18穩壓值16.8-19.1V，最大穩壓阻抗50?（5.0mA）、170?，溫度系數+0.090%/℃；

AZ23C20穩壓值18.8-21.2V，最大穩壓阻抗50?（5.0mA）、220?，溫度系數+0.090%/℃；

AZ23C22穩壓值20.8-23.3V，最大穩壓阻抗55?（5.0mA）、220?，溫度系數+0.090%/℃；

AZ23C24穩壓值22.8-25.6V，最大穩壓阻抗80?（5.0mA）、220?，溫度系數+0.090%/℃；

AZ23C27穩壓值25.1-28.9V，最大穩壓阻抗80?（5.0mA）、250?，溫度系數+0.090%/℃；

AZ23C30穩壓值28-32V，最大穩壓阻抗80?（5.0mA）、250?，溫度系數+0.090%/℃；

AZ23C33穩壓值31-35V，最大穩壓阻抗80?（5.0mA）、250?，溫度系數+0.090%/℃；

AZ23C36穩壓值34-38V，最大穩壓阻抗90?（5.0mA）、250?，溫度系數+0.090%/℃；

AZ23C39穩壓值37-41V，最大穩壓阻抗90?（5.0mA）、300?，溫度系數+0.110%/℃。

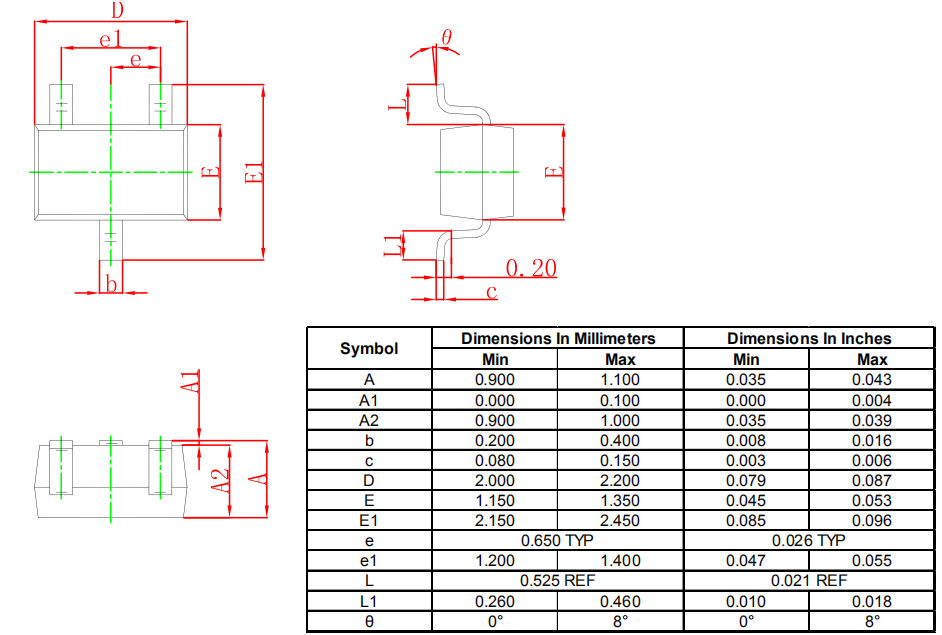

AZ23C2xx系列穩壓二極管封裝尺寸

包裝方面，AZ23C2xx系列穩壓二極管封裝采用7英寸或17.8mm直徑的卷軸的編帶包裝，每卷編帶共3000個元件，共提供無鉛版本。
