使用交流電源驅動LED的應用知識

對于手機等低功耗應用，可以為LED使用直流電源。但是，對于大規模應用（例如使用LED的交通信號燈），使用DC實際上很不方便。這是因為隨著距離的增加，DC功率傳輸會導致更多的損耗，并且使用設備進行DC-DC轉換也非常便宜。因此，更適合將AC電源用于高端應用，例如大量LED的發光。

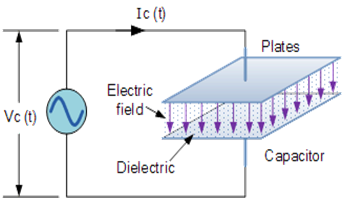

電容器作為交流電壓限制器

電容器具有在其充電或放電時通過從電路汲取電流或從電路提供電流來抵抗施加的電壓變化的特性。電容器上的電流為

I = CdV / dt

其中C為電容，dV / dt表示電壓變化。I是每單位時間板之間的電荷或電流。

通過電容器的電流是對電壓變化的反應。因此，對于高瞬時電壓，電流為零。換句話說，電壓使電流滯后90度。電容器的這種特性使其可用作交流電源的降壓器。但是，這取決于電容值和頻率。頻率和電容越高，電抗越小。

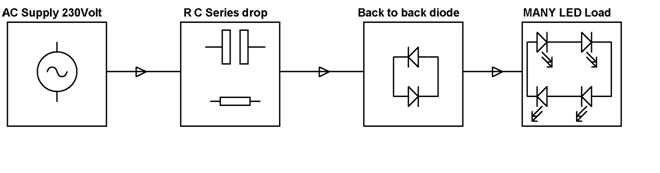

涉及使用交流電源驅動LED的應用

只需使用電容器和電阻器，就可以通過交流市電直接操作LED或發光二極管。使用變壓器將220V的交流主電源轉換為低壓交流電。電容器用作電壓限制器，而電阻器則是電流限制器。具有高PIV（1000V）的二極管用于保護LED免受高壓影響。

通常，白色LED兩端的壓降約為1.5V。LED以兩個串聯-并聯組合連接。如果每個組合中使用12個LED，則LED組合上的電壓降約為30V。該電阻器用作電流限制器，并提供約30V的壓降。因此，通過電容器和電阻器的組合，可以驅動一系列LED。電阻的值取決于所用LED的數量。由于LED額定值為15mA，流過每個LED的電流將為15mA，流過兩組LED組合的總電流將為30mA，從而在1k電阻上產生30V的壓降。
