3.7v升壓5v電路圖（一）

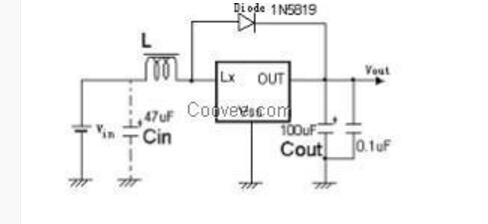

LY1058?300KHz開關型DC-DC升壓轉換器。輸入電壓2.6-5.5V。低保持電壓：0.9V，啟動電壓1.2V。?固定輸出電壓：5V1500mA。外置開關MOS管。封裝：SOT-23-5。LY9899?300KHzPFM/PWM自動轉換開關型DC-DC升壓轉換器。低電壓啟動：0.8V啟動，輸入電壓0.8-6.5V。輸出電壓范圍：1.5V~20V；可調輸出。輸出電流：300mA~2000mA。外置開關MOS管。封裝：SOT-23-5。以下是種簡單的直流升壓電路，主要優點：電路簡單、低成本；缺點：轉換效率較低、電池電壓利用率低、輸出功率小。這些電路比較適合用在萬用電表中，替代高壓疊層電池。

3.7v升壓5v電路圖（二）

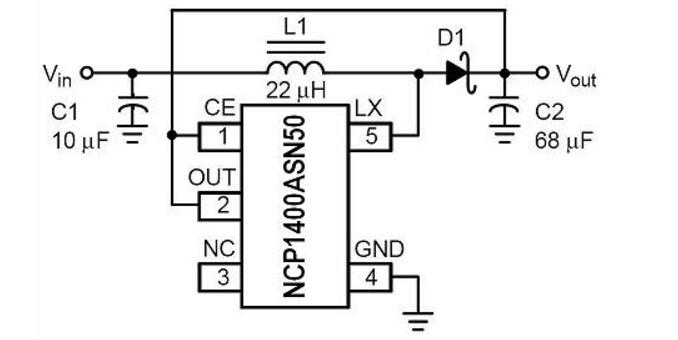

NCP1400ASN50、NCP1402SN50、CS5171、TPS60110、TPS60111、MAX756、MAX777、MAX731、MAX770，以上這些型號都是可以用的。價格以NCP1400ASN50和NCP1402SN50比較便宜，零售價大約2元多，輸入電壓范圍是0.8V~5V）；電路形式以TPS60110和TPS60111比較簡單（只用3~4只小電容，不需要開關二極管和電感，輸入電壓范圍2.7V~5.4V）。

　3.7v升壓5v電路圖（三）

3V，3.3V.3.7V升壓輸出5V1A-0.5A，有兩款方案可供選擇：

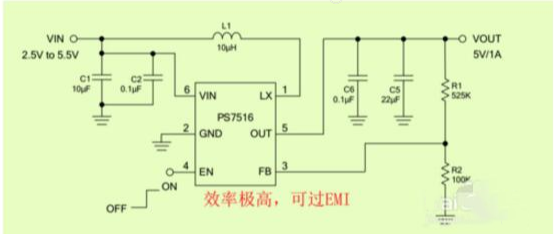

1，同步整流升壓PS7516，特點：效率普遍90%及以上，外圍少

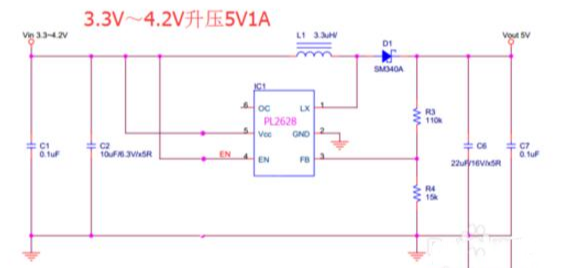

2，異步升壓芯片PL2628，特點：效率普遍80%左右，需要整流肖特基二極管。

3.7v升壓5v電路圖（四）

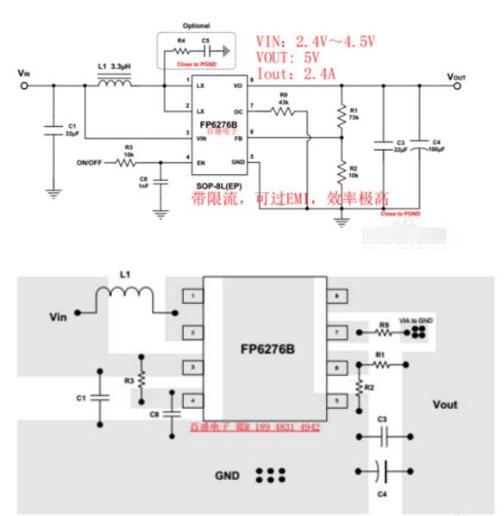

3V，3.3V.3.7V升壓輸出5V2A/2.4A，FP6276B超高效率的同步整流升壓方案。實際應用足2.4A。

　3.7v升壓5v電路圖（五）

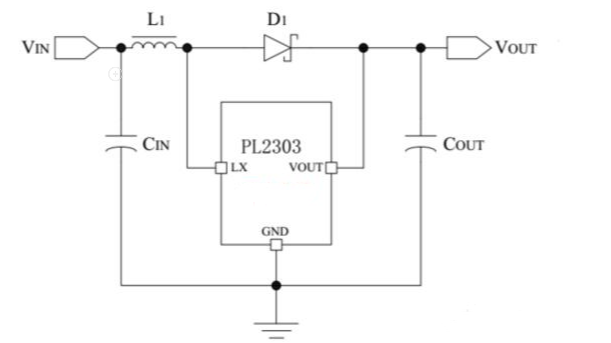

0.8V低壓啟動，升壓固定輸出3.0V，3.3V，3.6V，4.0V，5V。低起動電壓：0.8V（1mA）輸出精度：優于±2.5%?最高效率：89%?輸出電流：大于300mA（Vin=2.5V，Vout=3.3V）低紋波，低噪聲只需四個外圍元件

　3.7v升壓5v電路圖（六）

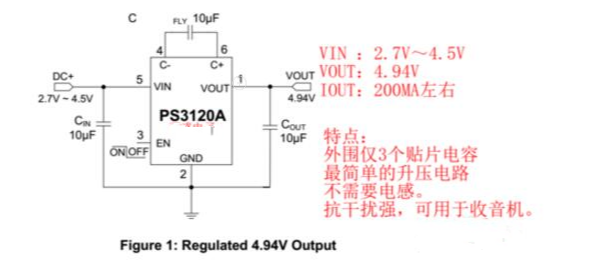

無電感升壓5V200MA，外圍只需3個電容。是的，3個10uf的貼片電容即可。最簡單的升壓電路了?？垢蓴_強，可用于收音機類產品。

3.7v升壓5v電路圖（七）
