本文將介紹在設計DC-DC降壓轉換器時可以使用的一些常規技巧。

基本DC-DC降壓轉換器電路

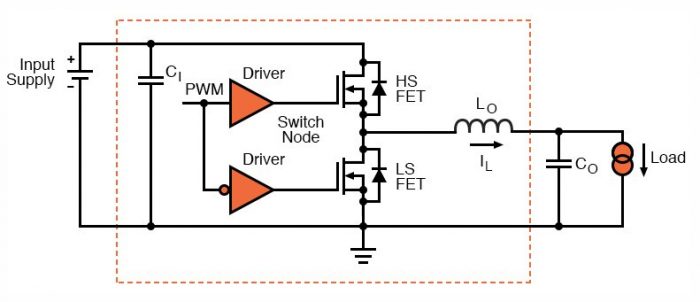

在開始之前，讓我們回顧一下DC-DC降壓轉換器的電路：

降壓轉換器中的元件折衷

了解您所面臨的設計權衡非常重要。

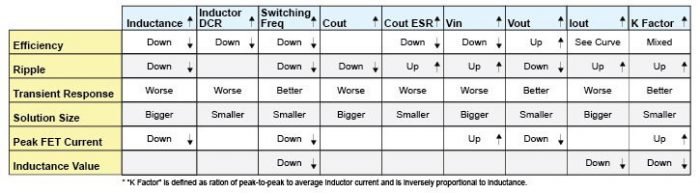

為了幫助你，我在降壓設計中開發了一個“影響什么”的矩陣：

主要的權衡是電感的選擇（與k因子成反比，即峰峰值與平均電感電流之比），輸出電容和開關頻率，以實現足夠的紋波和瞬態響應。

設計人員一定要利用穩壓器IC制造商的設計工具來確定元件值和電路仿真。

了解電容器

確保電容器在工作頻率下具有電容，并知道其自諧振頻率在哪里。

陶瓷在寬頻率范圍內很好，但電容相對較低。通常，一種電容器類型不能覆蓋整個頻率范圍，并且必須并聯使用兩種類型（例如陶瓷和電解電容器），陶瓷更靠近電路。

電容器在施加的偏置電壓下也會損失很多額定電容。

信任但驗證：芯片和組件

在由第三方制造的帶有微小，無標記組件的PCB上，您必須信任安裝正確組件的板填充器。確保您的信任不會錯位。

如果您已將芯片發送到制造商進行故障分析，請不要等待結果。如今的芯片質量水平非常高，而且芯片對你的影響極小。該分析還需要一些時間。同時，你可能會發現真正的問題。

如果您使用的是數字芯片，請確認您已更改的設置實際上已寫入芯片，而不僅僅是寫入GUI。

考慮測試和測量

如果沒有使用示波器進行驗證，請不要認為直流電壓是穩定的。

測量紋波的過程有很多 - 而且執行它的適當設備很昂貴。雖然最好使用花式差分探頭，但您可以使用單端探頭 - 只需確保接地線非常短并且連接在V out旁邊。

使用1x探頭（您可以自己構建）。10x探頭不具備您所需的靈敏度。

HF尖峰通過電感的寄生電容耦合到輸出。您可能需要減慢上部MOSFET的導通速度，以減少底部MOSFET的振鈴或dv / dt寄生導通，盡管這會降低效率。

分析輸入電容

輸入電容的理解程度低于輸出電容，但可能需要滿足輸入噪聲要求，并確保電路不會缺電流。

輸入電容具有較大的紋波電流，峰值占空比為50％，產生熱量并縮短電容器的使用壽命。確保電流符合規格。當你添加更多的并聯C 時，存在一個基本的權衡，因為更低的ESR將導致更高的紋波電流和更多的加熱。要真正降低輸入紋波電流，您可能需要一個串聯電感。

由于占空比較高，從電流消耗? 在較高，從而導致更多的V 中的下垂片這一點，如果變得顯著V 中已經是低到你更接近運行到下V 在極限則可能需要在這些情況下添加C in。

提前考慮PCB布局

了解電流路徑的基礎知識并最大限度地減少高電流環路。學校教授很多關于前向電路路徑的信息，但沒有關于返回路徑的信息，它們被顯示為完美的地面符號！使布局使得返回電流可以遵循其自然路徑（最小化的環路）。

保持較低的電源路徑電感。通過它們的脈沖電流會產生電壓尖峰和輻射EMI。高功率過孔是可以的，但應了解它們的特性。

了解電路節點的阻抗水平并相應地保護它們。例如，誤差放大器的求和節點是高阻抗且對噪聲敏感 - 將其隔離并使其變小。

尊重模擬，數字和電源接地之間的分區，并提供自然的返回路徑。星形接地避免了通過與敏感的低電平電路共用的接地路徑運行大的脈沖電流。

了解極限

確保您遵守熱降額曲線 - 在高溫下，最大電流和功耗總是從“標題”值減少。

確保引腳電壓永遠不會超出工作規范，引腳對地和引腳對引腳。例如，在其引腳對地規格內激勵一個引腳，但違反其引腳到引腳規格到另一個引腳可能會燒壞芯片。

注意控制器芯片的最小/最大可控開關時間，并確保您沒有太接近其極限操作。
