S型源表測三極管MOS管搭建方案知識

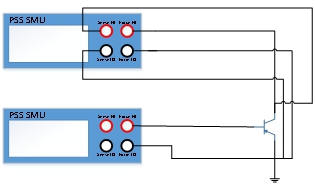

測試三極管或者MOS管需要幾臺源表？搭建方案示意圖？

①、三極管測試時一臺加在基極與發射極之間，一臺加在集電極與發射極之間；MOS管測試時一臺加在柵極與源極之間，一臺加在漏極與源極之間；需要使用兩臺直流源表同步觸發使用，或使用插卡式直流源表；

②、三極管的基極及MOS管的柵極一般耐壓值較低于30V，基于高性價比考慮，其中一臺使用S100即可，另一臺根據三極管的集電極或MOS管的漏極耐壓而定；

源表測三極管MOS管搭建方案找普賽斯儀表，普賽斯數字源表國產自主研發，對標美國2400，B2901；可實現“源”的輸出和“表”的測量同步進行，測試率；支持四象限工作，測量范圍廣，電壓高至300V，電流低至100pA；支持USB存儲，一鍵導出數據報告；5寸觸摸顯示屏圖形化操作，內置強大的功能軟件，加速用戶完成測試；支持多種通訊方式，RS-232、GPIB及以太網；
