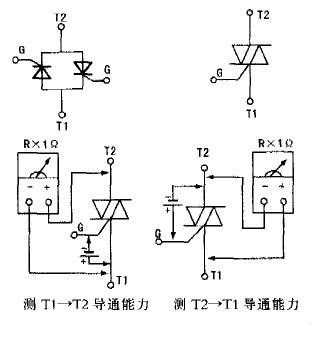

雙向可控硅也有三個極，巳Ij控制飯G與第一陽極T1、第二陽極T2。實際上T1與T2是可互換使用的。雙向可控硅的符號基本檢測方法如上圖所示。

1、極性判別

T1極與G極的判別：用萬用表Rx10擋分別測量各極之間的正、反向電阻，如果發現某兩個極之間的正、反陽電阻都很小(約150ll左右)，則這兩個極是T1與G極。然后將萬用表置‘f-Rx1擋，輪換測量這兩個極的、反向電阻，測得的阻值較小的一次黑表筆所接為T1極，另一個為控制極C，余下的足T2極。以}雙向可控硅是MAC97A6／M329型號，用MF47F型萬用表所測。若用Rx100擋時測得的阻值有所不同(在500ll左右)，應注意。如測大功率可控硅則數據會有不同，小電流不可觸發，萬用表還需外加(串聯)電壓才可進行。

2、判別好壞與導通性

能將萬用表置于Rxlk擋，測T1與T2、G與T1之間的阻值，如果阻值很小，說明可控硅已擊穿。若測得的G與T2極的正、反向阻值均很大(正常應在數百歐左右)．則說明已斷路。

判別可控硅的導通能力，可把萬用表的黑表筆接T1極，紅表筆接T2極。用一節干電池作觸發電源(也可用另一只萬用表Rx1代替)，這時表針呈導通狀，干電池離開仍呈導通狀，這是判別T1到T2的導通件能。其原理很簡單，于電池的正極接T1，對G假干電池負極形成一個觸發電壓，電流通路為：從干電池十—T1一G一千電池，形成電流通路被觸發，這時萬用表也作為一個電源用，負表筆內+—T1—T2一正表筆內一，形成T1到T2的通路。

T2到T1的導通性能與此極性相反，町用同樣方法進行判別。

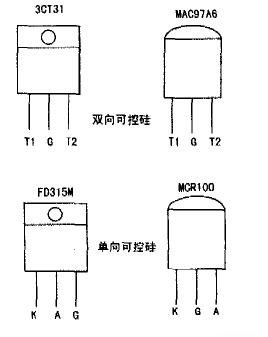

經驗表明，不同型號的可控硅所用萬用表的擋位不同，所測阻值也不一樣。比如，用Rx100擋不易發現較小阻值時，改用Rx10擋就易發現了。可控硅型號不一樣，所測阻值差異較大，比如，在測單向可控硅MCR100時，用萬用表的電阻量程Rx1—R×1k擋輪流測量只能出現一個較小阻值(無第二個較大阻值)；叉如，在測單向可控硅FD315M時，用正、負表筆輪流測量時，用Rx100或RXlk捎測時有兩個阻值，但不易發現哪個較小，若用Rx1或Rx10擋測就較易發現較小的阻值，用黑表筆確定G極，紅表筆確定K極才易找到，所以千萬不可死搬硬套。下圖是幾種可控硅的實測腳位圖，供參考。
