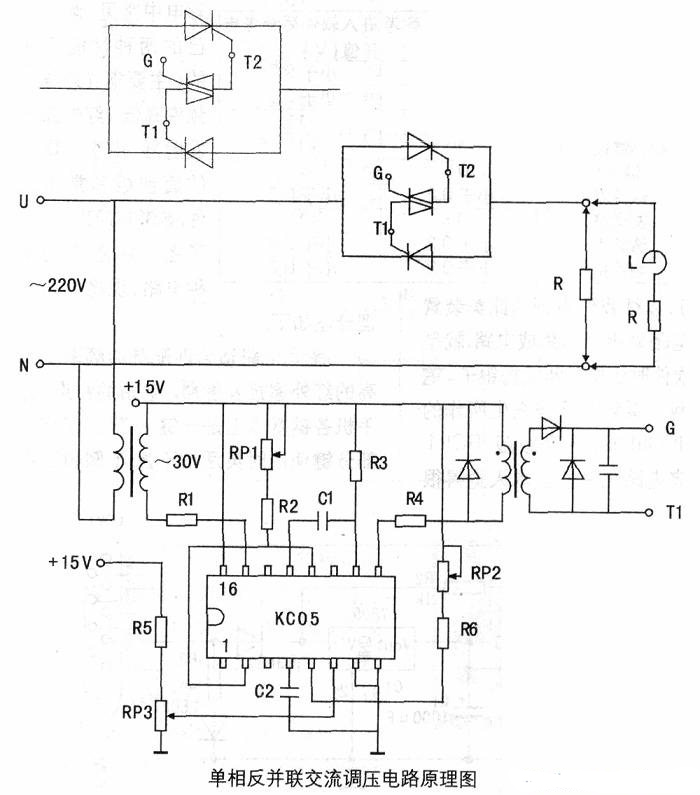

把兩個晶閘管反并聯后串聯在交流電路中，在每半個周波內通過對晶閘管開通相位的控制，可以方便地調節輸出電壓的有效值，這種電路稱為交流調壓電路。雙向晶閘管為NPNPN五層半導體器件，相當于兩只普通晶閘管反并聯，用于交流調壓電路可使電路簡化，降低成本。但因雙向晶閘管工作時正、反向電流在同一芯片中流通，在電感負載時會造成換流困難，因此很少用于電感負載。為解決這一難題我們采用了如圖所示主電路，用一個塑封的小功率雙向晶閘管控制兩只反并聯晶閘管。這樣主電路雖還是兩個普通晶閘管反并聯，但控制電路只需控制一只雙向晶閘管就行了，故觸發電路簡單，工作可靠，體積小，成本低，易于設計制造。同樣也可使用觸發雙向晶閘管的專用電路，如用于三相交流調壓，觸發電路簡化尤為明顯。下面介紹一個單相交流調壓電路。

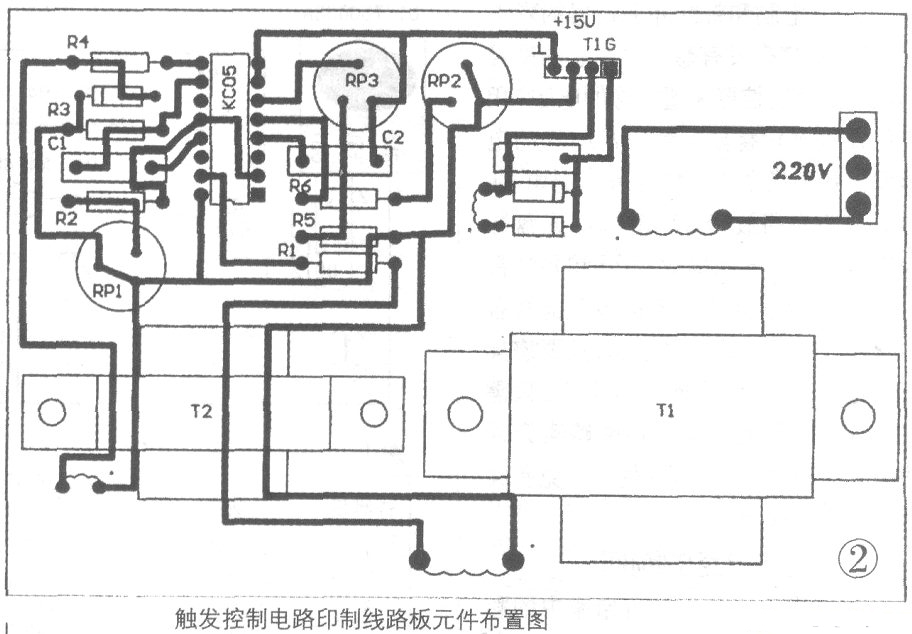

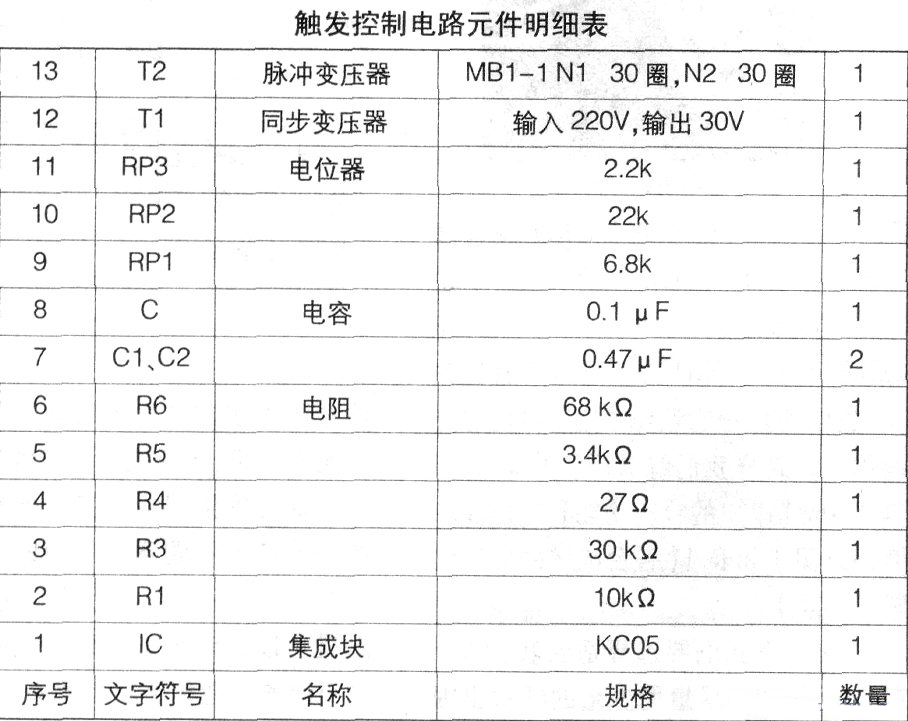

上圖用了KC05晶閘管移相觸發器，該觸發器內部由同步檢測電路、鋸齒波形成電路、比較環節及脈沖形成與放大環節組成。調節電位器即可方便地控制交流輸出電壓大小。該電路可用于電阻負載、電感負載、單相異步電動機降壓調速等場合，在燈光控制方面有著廣泛的適用價值。下圖為觸發控制電路印制線路板圖，元件選用可參考元件明細表。
