雙向晶閘管的工作原理及符號圖介紹

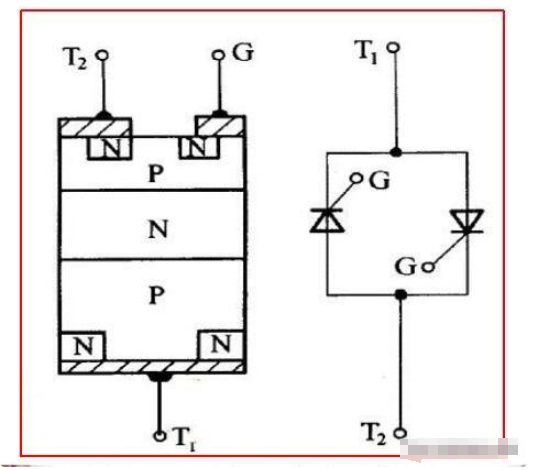

雙向晶閘管是由N-P-N-P-N五層半導體材料制成的，對外也引出三個電極，其結構如圖所示。雙向晶閘管相當于兩個單向晶閘管的反向并聯，但只有一個控制極。

雙向晶閘管的工作原理

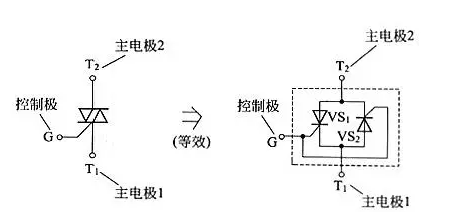

雙向晶閘管可以等效為兩個單向晶閘管反向并聯，如圖所示。雙向晶閘管可以控制雙向導通，因此除控制極G外的另兩個電極不再分陽極、陰極，而稱之為主電極T1、T2。

雙向晶閘管原理圖

當有觸發電壓加至控制極G時，雙向晶閘管導通，井在觸發電壓消失后仍維持導通狀態，電流既可從T1經過VS2流向T2，又可從T2經過VS1流向T1。當電流小于晶閘管的維持電流時晶閘管關斷。

雙向晶閘管的符號圖

雙向晶閘管為3CTsI，雙向可控硅引腳符號是T1、T2(或A1A2)、G，其中G為門極，另外兩個端子因為可以雙向單通，所以不區分為陰極和陽極(單向可控硅分陰極和陽極)，都是主端子，用T1、T2表示。
