邏輯門電路的知識介紹

一、基本邏輯門電路

1、關于邏輯電路的幾個規定

①有關高電平，低電平的規定;

在邏輯電路中，電位的高低常用高電平，低電平來描述，單位也用“V”表示。 實際的高電平和低電平都不是一個固定的數值，因此通常規定一個電平變化范圍，如果在此范圍內，就判斷為1(或0)狀態。 例如一個供電電源為+5V的電路，高電平可在35V之間波動，低電平可在00.4之間撥動。 實際使用中，各集成邏輯門電路都規定了高電平的下限值和低電平的上限值。

②正邏輯與負邏輯

1表示高電平，0表示低電平，稱為正邏輯體系; 1表示低電平，0表示高電平，稱為負邏輯體系，一般使用正邏輯體系。

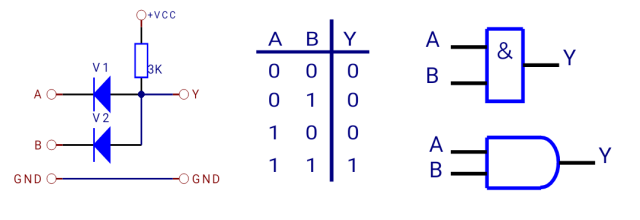

2、與門電路

①電路： ②真值表： ③邏輯符號：

④邏輯表達式：Y=A*B

⑤邏輯功能：有0出0，全1出1

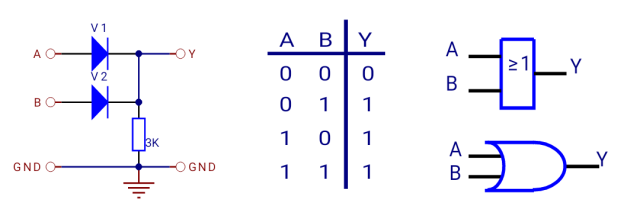

3、或門電路

①電路： ②真值表： ③邏輯符號：

④邏輯表達式：Y=A+B

⑤邏輯功能：有1出1，全0出0

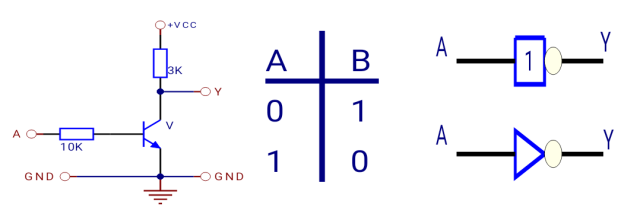

4、非門電路

①電路： ②真值表： ③邏輯符號：

④邏輯表達式：

⑤邏輯功能：有0出1，有1出0

二、組合邏輯門電路

1、與非門

①電路： ②真值表： ③邏輯符號：

④邏輯表達式：Y=(A*B)

⑤邏輯功能：有0出1，全1出0

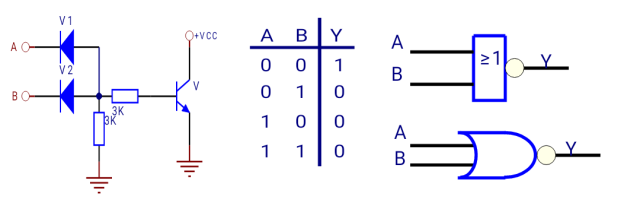

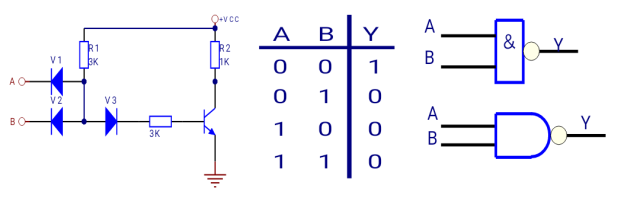

2、或非門

①電路： ②真值表： ③邏輯符號：

④邏輯表達式：(AB+CD)

⑤邏輯功能：有1出0，全0出1

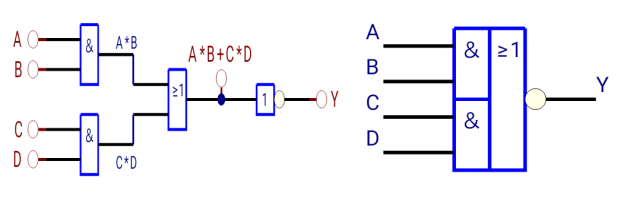

3、與或非門

①電路： ②邏輯符號：

③邏輯表達式：Y=(AB+CD)

④邏輯功能：輸入AB或CD一組全為1時，輸出為0，

輸入AB和CD各組至少有一個為0時，輸出才能為1。

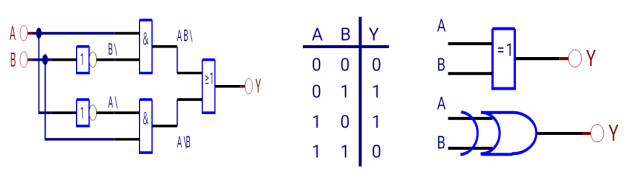

4、異或門

①電路： ②真值表： ③邏輯符號：

④邏輯表達式：Y=A*B+A*B=A⊕B

⑤邏輯功能：輸入不同出1，輸入相同出0。

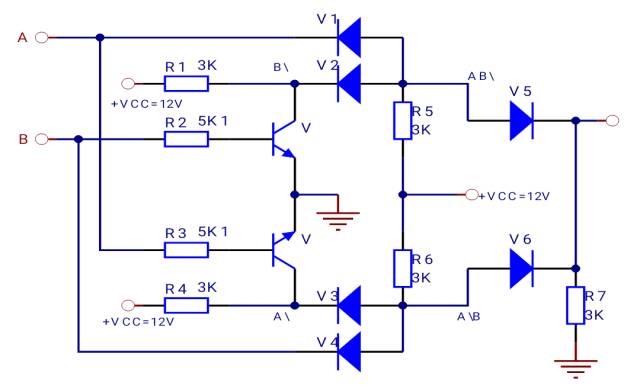

⑥分立元件的電路設計

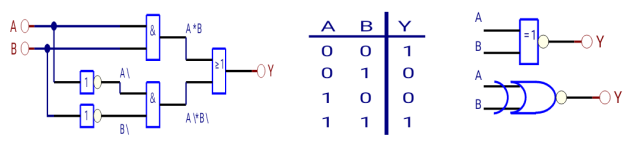

5、同或門

①電路： ②真值表： ③邏輯符號：

④邏輯表達式：Y=A*B+A*B=A⊙B

⑤邏輯功能：輸入相同出1，輸入不同出0

⑥分立元件的電路設計(仿異或門自行設計，并畫出電路圖)

6、三態門(輸出端狀態：高電平，低電平和高阻)

三態門輸出“與非”門又稱為三態電路，三態門。 它與TTL“與非門”的不同之處是：它的輸出端除可以具有高電平和低電平兩種輸出狀態外，還能出現第三種輸出狀態——高阻輸出狀態。

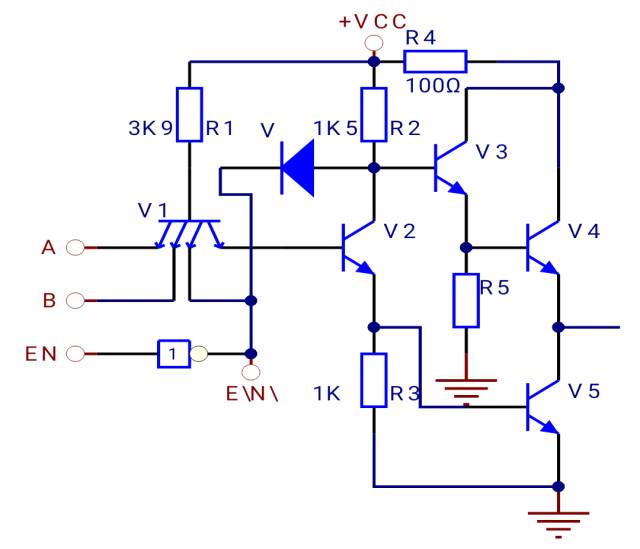

如圖所示為一個三態門電路，

當EN=0，經反相器后，EN=1，此時二極管V反偏，此時的狀態由AB本身決定(Y=A*B的工作原理可自行分析)。

當EN=1時，經反相器后，EN=0，此時二極管V正向偏置，使三極管的V3基極降至低電平，導致V3、V4、V5都截止，輸出端Y呈現高阻狀態。

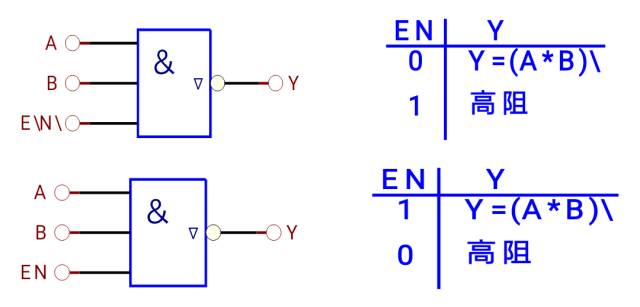

上述這種只用當控制端為低電平時，電路才能處于工作狀態，稱為低有效三態門，若在上圖中的EN端再加一級非門，當控制端EN為高電平時，電路處于工作狀態，稱為高有效三態門。

三態門常用于實現同一根線輪流傳送幾個不同的信號或數據，即構成總線傳送。

7、OC門(集電極開路與非門)

在電子計算機中廣泛使用“母線”結構，即與非門輸出

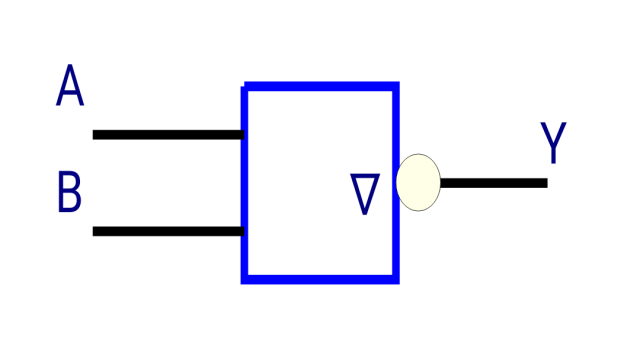

并聯使用，實踐證明普通與與非門是不允許的，為了滿足這一要求，制造廠生產出一種輸出晶體管的集電極開路的與非門電路，簡稱OC門電路，該電路使用時要外接負載電阻，其邏輯功能同一般的與非門，符號見右圖。

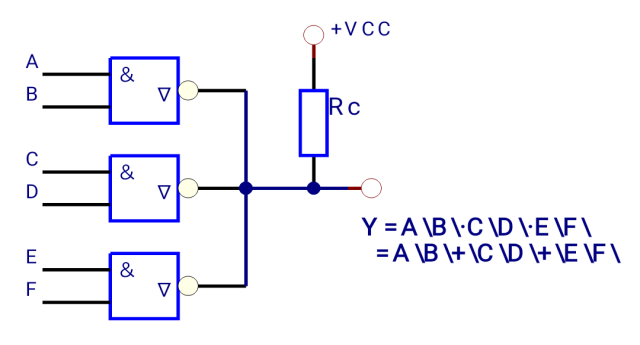

當所有OC門的輸入端均為1時，則Y=0，當某個OC門的輸入全為1時，而其他OC門輸入均有低電平時，由于其中一個OC門輸入均為1,則相應OC門輸出導通，而其它OC門的輸出截止。 所以輸出為低電平。 只有當各OC門輸入端均有低電平時，輸出端Y才為高電平。

三、邏輯門電路使用的幾個實際問題

1、組合邏輯門電路功能特點;

在組合邏輯門電路中，任何時刻的輸出狀態直接由當時的輸入狀態決定，輸入狀態小時，則相應的輸出狀態立即隨之小時，電路沒有記憶能力。

2、數字集成電路按照內部組成器件的種類可分為兩大類：

一類是普通三極管型數字集成電路，簡稱TTL電路; 另一類是場效應管型數字集成電路，簡稱CMOS電路。

3、數字集成電路的使用規則;

①TTL數字集成電路使用規則：

電源供電+VCC：只允許在+5V±10%范圍內，超過范圍會使邏輯功能混亂或損壞器件。

電源濾波：TTL為高速器件，在狀態切換時會在公共走線上產生壓降引起噪聲干擾，可在電源端并聯一個100UF的電容作為高頻濾波。

輸出端的連接：不允許輸出端直接接地或接+5V，除OC門和三態門，其他門電路不允許并聯使用，否則會英氣邏輯混亂或損壞器件。

輸入端的連接：輸入端可以串接1只1~10K電阻與電源或直接與電源相連獲得高電平輸入。 直接接地為低電平輸入。 TTL門電路多余輸入端不能懸空，對于或門、或非門只能接地，對于與門、與非門只能接高電平或與其他輸入端并聯使用，增加電路可靠性。

②CMOS數字集成電路使用規則

電源電壓+VDD：CMOS集成電路的電源電壓+VD范圍較寬，一般在+5V~+15V范圍內均可正常工作，并允許波動±10%，同時要求+VDD接電源正極，VSS接電源負極(接地)。

輸入端的連接：輸入端信號VI應為VSS≤VI≤VDD，超出范圍會損壞器件，多余的輸入端不允許懸空，應按照邏輯要求接+VDD或VSS，工作速度不高時允許輸入端并聯使用。

其他：測試CMOS電路時，應先加+VDD，后加輸入信號，關機時應先切斷輸入信號后斷開電源+VDD，所有儀器外殼應良好接地。
