2020-03-30 瀏覽:-雙向觸發二極管結構-符號等效電路
雙向觸發二極管是一種二端交流器件(DIAC),它的結構簡單、價格低廉,與雙向晶閘管同時問世,因此與雙向晶閘管有著密切的聯系,作用是常用來觸發雙向晶閘管。

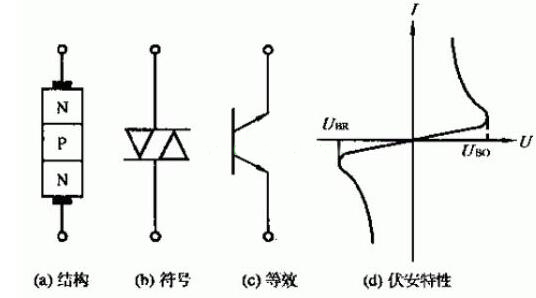

如下圖是雙向觸發二極管的結構、符號、等效電路及伏安特性圖。

它是三層對稱性的二端半導體器件,等效于基極開路、發射極與集電極對稱的NPN晶體管。其正、反向伏安特性完全對稱。在一般情況下,雙向觸發二極管呈高阻截止狀態。工作原理:當外加電壓(不分正負)的幅值大于雙向觸發二極管的轉折電壓時,它便會擊穿導通也就是說只要在它的控制極上加上正的或負的觸發脈沖,都能使管子觸發導通。
