瞬態抑制二極管以及壓敏電阻-在開關電源中的應用和選型

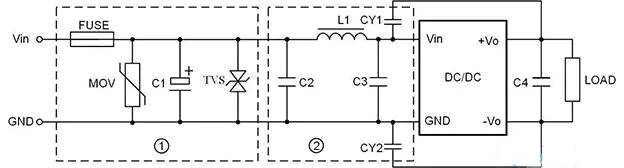

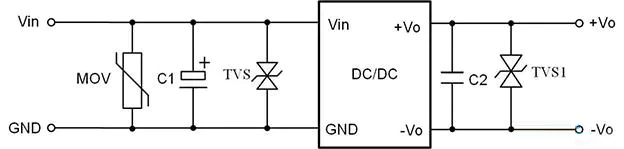

開關電源，作為產品系統供電核心，在電源設計時，往往需要外加電路防護措施來保障電源能夠穩定供電。在開關電源應用中，為了確保開關電源的供電穩定和電源本身的安全，一般會設計一些外圍電路（浪涌沖擊保護電路、防靜電保護電路、傳導騷擾、脈沖群抗擾電路等）保護開關電源在使用過程中不受損害。為此，在外圍電路保護設計的過程中，往往會選用到電路保護元器件TVS二極管和壓敏電阻結合起來使用，從而起到多重保護的作用。那么，重點問題來，設計電源外圍電路時，TVS瞬態抑制二極管和壓敏電阻，該如何選型呢？

關于TVS管和壓敏電阻，您知道多少？

TVS二極管是一種限壓型的過壓保護器件，以pS級的速度把過高的電壓限制在一個安全范圍之內，從而起到保護后面電路的作用，廣泛應用在半導體及敏感的電子零件過電壓、ESD保護、消費類產品、工業產品、通訊、電腦、汽車、電源供應器、信號線路保護及軍事、 航天航空導航系統及控制系統上。烜芯微供應的TVS管有SMF、SMAJ、SMBJ、SMCJ、SMDJ、P4KE、SA、P6KE、1.5KE、3KP、5KP、SM8S、SM5S、SM6S、LDP、15KP，20KP，30KP、SAC，LCE、藍寶寶浪涌抑制器BPSS等，所有產品通過一系列安全可靠的認證，如UL、無鉛認證、符合IEC61000-4-2、IEC 61643-321：2001測試標準。

壓敏電阻，主要應用于低壓電器浪涌保護，多為氧化鋅壓敏電阻。壓敏電阻是以氧化鋅為主體，摻雜多種金屬氧化物，采用典型的電子陶瓷工藝制成的多晶半導體陶瓷元器件。壓敏電阻主要有：05D、07D、10D、14D、20D、25D系列。致力于發展國產被動保護器件，取代國際品牌產品，可與威世、力特、安森美等知名品牌相媲美。滿足客戶高品質需求的同時，對常用被動保護器件現貨直供，幫助廣大客戶節約時間、成本。對于有交期的物料，往往在7天以內能夠及時供貨。接下來，技術員重點論述：TVS二極管和壓敏電阻是如何選型的？

TVS二極管選型，要知道的都在這里

1）確定被保護電路的最大直流或者連續工作電壓、電路的額定標準電壓和“高端”容限；

2）TVS額定反向關斷VRWM應大于或者等于被保護電路的最大工作電壓；若選用的VRWM太低，器件可能進入雪崩或因反向漏電流太大而影響電路正常工作；

3）TVS的最大箝位電壓應小于被保護電路的損壞電壓；

4）在規定的脈沖持續時間內，TVS的最大峰值脈沖功耗要大于被保護電路內可能出現的峰值脈沖功率；在確定最大箝位電壓后，其峰值脈沖電流應大于瞬態浪涌電流；

5）對于數據接口電路的保護，還須注意選取合適電容值的TVS 器件；

6）根據用途選用TVS的極性、封裝形式；一般交流電路選用雙極性TVS管，多線保護選用TVS陣列；

壓敏電阻MOV選型，您不知道的都在這里

1）壓敏電阻電壓值要大于實際電路中的電壓峰值，即連續施加在壓敏電阻兩端的電源電壓，要小于壓敏電阻規格書中的“最大持續工作電壓值”；

2）壓敏電阻的箝位電壓要小于被保護設備承受的最大電壓；

3）壓敏電阻的標稱放電電流要大于線路中可能出現的最大浪涌電流；

4）對于高頻率傳輸信號的線路，電容要盡量的小；

5）要考慮使用環境，具體要求的浪涌電壓情況；

具體還需要根據電路設計需求和參數來選擇，專業的事情找專業的人做，少走彎路。TVS二極管、壓敏電阻等保護器件選型，免費提供。在開關電源應用中，浪涌保護和防靜電保護是必不可少的，有關詳細電路保護設計方案、選型，能做的，超乎您的想象！
