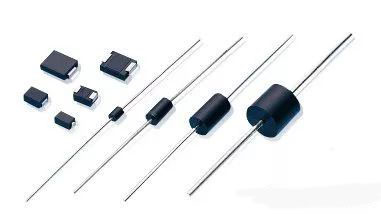

瞬態抑制二極管TVS的選用技巧普及

TVS管是一種常見的浪涌抑制元件，它具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏小，及嵌位電壓容易控制等多個優點。TVS管進行浪涌抑制的原理是：當他受到反向高能量沖擊時，它能以極快的速度，將其兩極間的阻抗由高變低，使兩極間的電壓嵌位于可接受的范圍，從而有效的保護電子設備中的元器件免受浪涌脈沖的損害。目前TVS管已廣泛應用于家用電器、電子儀表、通訊設備、電源、計算機系統等各個領域。瞬態抑制二極管TVS的選用技巧:

（1）確定被保護電路的最大直流或連續工作電壓、電路的額定標準電壓和“高端”容限。

（2）TVS額定反向關斷VWM應大于或等于被保護電路的最大工作電壓。若選用的VWM太低，器件可能進入雪崩或因反向漏電流太大影響電路的正常工作。串行連接分電壓，并行連接分電流。

（3）TVS的最大鉗位電壓VC應小于被保護電路的損壞電壓。

（4）在規定的脈沖持續時間內，TVS的最大峰值脈沖功耗PM必須大于被保護電路內可能出現的峰值脈沖功率。在確定了最大鉗位電壓后，其峰值脈沖電流應大于瞬態浪涌電流。

（5）對于數據接口電路的保護，還必須注意選取具有合適電容C的TVS器件。

（6）根據用途選用TVS的極性及封裝結構。交流電路選用雙極性TVS較為合理；多線保護選用TVS陣列更為有利。

（7）溫度考慮。可以在－55℃～+150℃之間工作。如果需要TVS在一個變化的溫度工作，由于其反向漏電流ID是隨增加而增大；功耗隨TVS結溫增加而下降，從+25℃～+175℃，大約線性下降50％雨擊穿電壓VBR隨溫度的增加按一定的系數增加。因此，必須查閱有關產品資料，考慮溫度變化對其特性的影響。
