瞬態抑制二極管BVxxCL的簡單資料

TVS(TRANSIENT VOLTAGE SUPPRESSOR)或稱瞬態抑制二極管是在穩壓管工藝基礎上發展起來的一種新產品，其電路符號和普通穩壓二極管相同,外形也與普通二極管無異,當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度(最高達1*10^-12秒)使其阻抗驟然降低，同時吸收一個大電流，將其兩端間的電壓箝位在一個預定的數值上，從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。

本文給出BVxxCL系列瞬態二極管的具體特性。

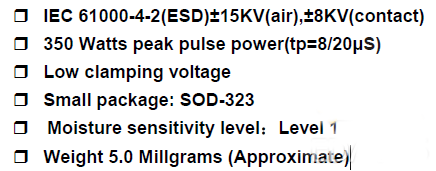

特性：

15KV空氣放電，8KV接觸放電

350W脈沖峰值功率

低嵌位電壓

SOD-323封裝

濕度敏感度：1級

重量5mg6

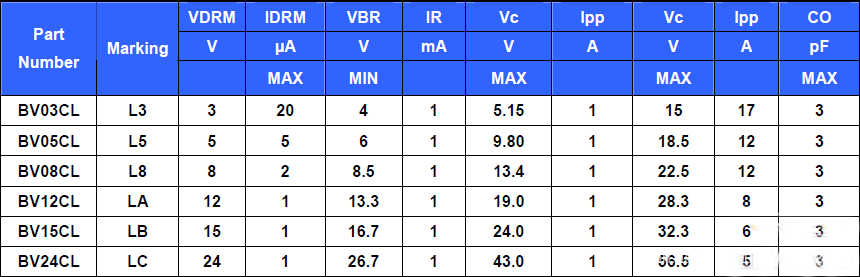

防護曲線：

其實，我第1次看到這個防護曲線時，理解起來也是比較困難的。經過研究一些TVS的特性文章后，才發現這個表實際上是很好理解的，先說幾個名詞：

VDRM：最大反向工作電壓

IDRM：最大反向工作電流

VBR：雪崩電壓

IR：方向電流

Vc：嵌位電壓

Ipp：反向峰值電流

CO：結電容

結電容應該很好理解，其它的參數我們可以這樣理解（以BV03C為例），當TVS兩端電壓為3V時，流過TVS的電流為20uA；當TVS兩端電壓為4V時，TVS開始雪崩，流過電流為1mA；當TVS兩端電壓為5.15V時，瞬態通過電流1A；當TVS兩端電壓為15V時，瞬態通過電流17A。

使用方法：

使用方法很簡單，一句話你工作電壓多少伏，就選擇多大的TVS。在這里需要解釋的是BVxxCL通過電流較小，用于后端低壓防護，前端的防護還需選擇不同的器件，如果有時間，我將在后續的文章中進行詳細講解。
