最近一直有客戶來問我SR3100和SR560的區別及貼片型號封裝,不單單是一位客戶問過這個問題,而是好幾位客戶都問了同樣的問題,所以來這里跟各位分享一下這個問題

SR3100和SR560都是屬于肖特基二極管,其功能都是一樣的,不同的在于它們的參數,電流,電壓,壓降，等等,具體請看下方

SR3100,電流3A,電壓100V,壓降0.85v,封裝DO-27

SR560,電流5A,電壓60V,壓降0.7v,封裝DO-27

從上面的對比可以看出,SR3100的電流只有3A,而SR560的電流可以達到5A,在選型上得特別注意,比如您的產品需要電流3A,電壓100V才能滿足,但您選了SR560,而SR560的電壓只有60V,那么這樣就會導致直接擊穿,壓降越小,損耗就越小

SR3100貼片型號封裝有,SMA,SMB,SMC型號SS310,SMAF,SMBF型號SS310F,SOD-123型號K310

SR560貼片型號封裝有,SMA,SMB,SMC型號SS56,SMAF,SMBF型號SS56F,SOD-123型號K56

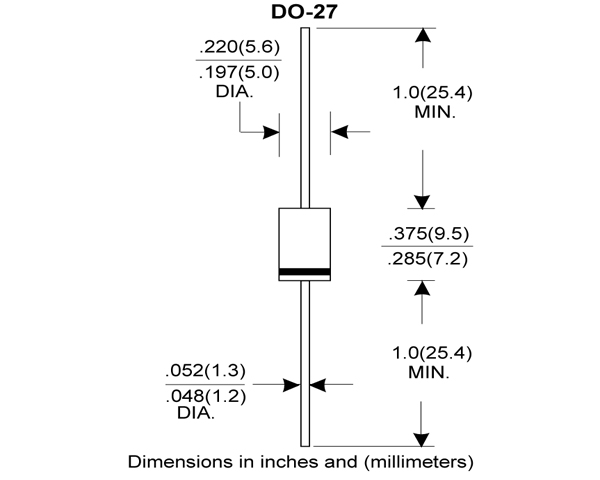

DO-27封裝尺寸

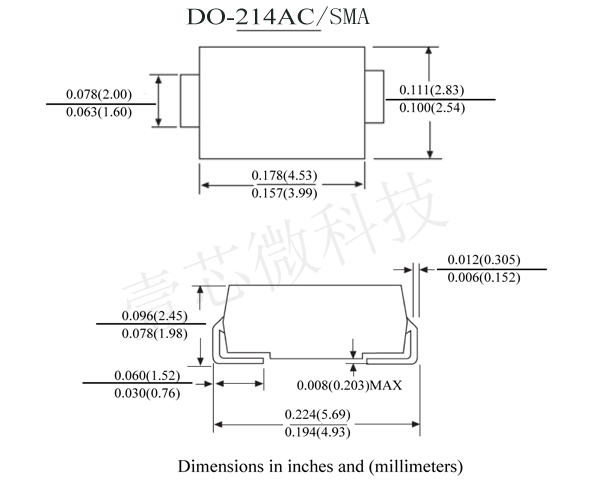

SMA封裝尺寸

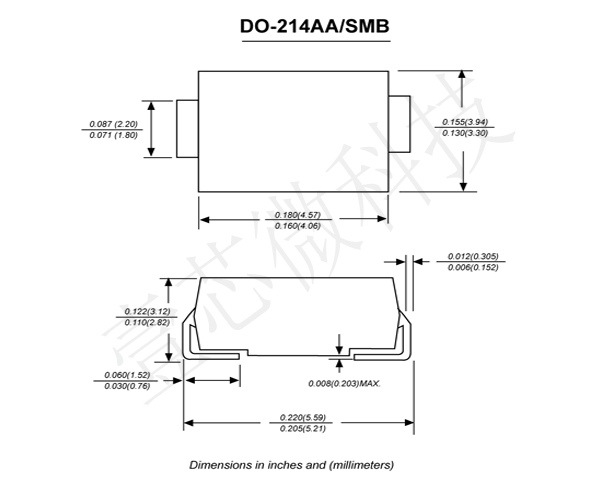

SMB封裝尺寸

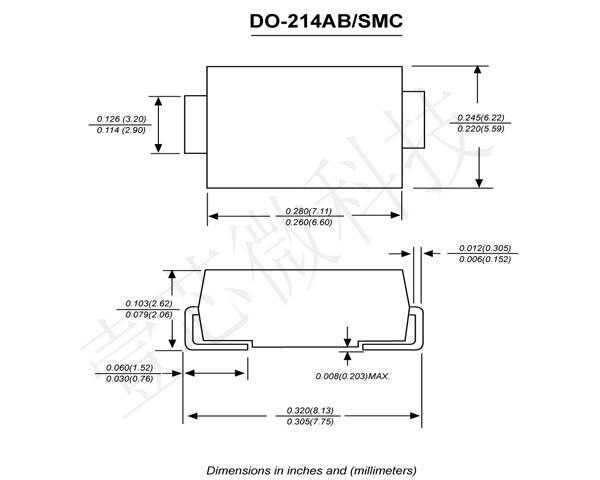

SMC封裝尺寸

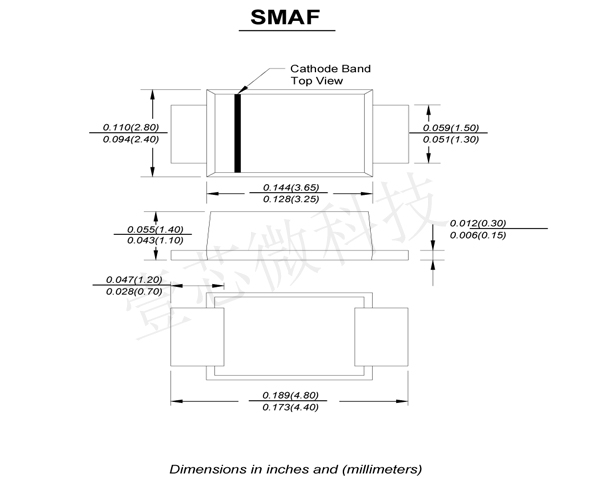

SMAF封裝尺寸

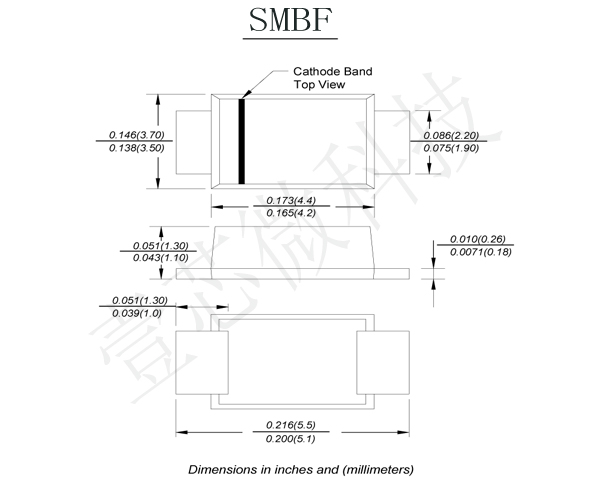

SMBF封裝尺寸

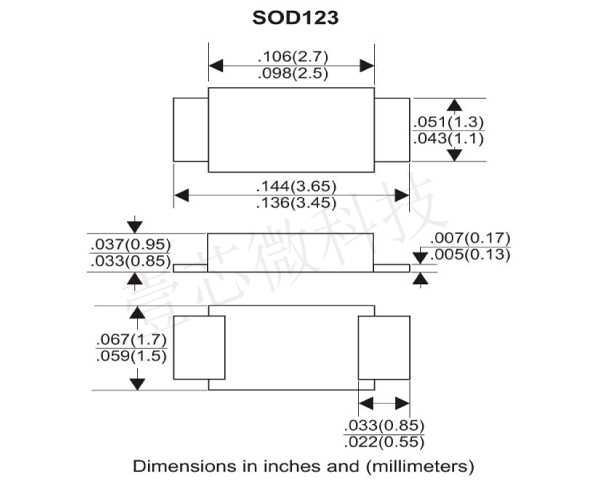

SOD-123封裝尺寸
