SOT323封裝的共陰極三腳穩壓二極管-DZ23C2V7-DZ23C51

常聽工程師說，半導體芯片封裝形式比電氣性能還要重要。如果封裝形式不匹配，再出色的芯片性能都是枉然。例如穩壓二極管封裝一般都是兩腳封裝的，如果設計時選擇了一個三引腳的管子，麻煩就出來了，不修改PCB布線圖，肯定是裝不上去的。

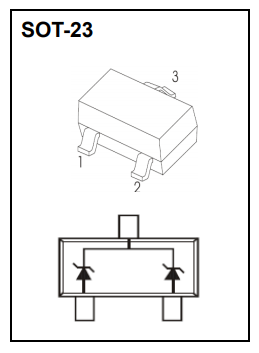

DZ23C2V7-DZ23C51共陰極穩壓二極管

關于三引腳穩壓二極管生產廠家，國內目前主要是長電科技（JCET）。長電科技的三引腳穩壓二極管有共陽極、共陰極兩種接法，AZ23C2V7W-AZ23C39W為共陽極穩壓二極管（common anode），DZ23C2V7-DZ23C51為共陰極穩壓二極管（common cathode）。

其中，DZ23C2V7-DZ23C51共陰極穩壓二極管在一個SOT323封裝內配置了兩個穩壓二極管，功耗為300mW，穩定電壓2.7V-51V，正向壓降Vf為0.9V，熱阻Roja不超過417℃/W，存儲溫度范圍-65~+150℃。

DZ23C2V7-DZ23C51穩壓二極管電氣性能如下：

DZ23C2V7穩壓值2.5-2.9V，最大穩壓阻抗83?（5.0mA）、500?（1.0mA），溫度系數-0.065%/℃；

DZ23C3V0穩壓值2.8-3.2V，最大穩壓阻抗95?（5.0mA）、500?（1.0mA），溫度系數-0.060%/℃；

DZ23C3V3穩壓值3.1-3.5V，最大穩壓阻抗95?（5.0mA）、500?（1.0mA），溫度系數-0.055%/℃；

DZ23C3V6穩壓值3.4-3.8V，最大穩壓阻抗95?（5.0mA）、500?（1.0mA），溫度系數-0.055%/℃；

DZ23C3V9穩壓值3.7-4.1V，最大穩壓阻抗95?（5.0mA）、500?（1.0mA），溫度系數-0.050%/℃；

DZ23C4V3穩壓值4.0-4.6V，最大穩壓阻抗95?（5.0mA）、500?（1.0mA），溫度系數-0.035%/℃；

DZ23C4V7穩壓值4.4-5.0V，最大穩壓阻抗78?（5.0mA）、500?（1.0mA），溫度系數-0.015%/℃；

DZ23C5V1穩壓值4.8-5.4V，最大穩壓阻抗60?（5.0mA）、480?（1.0mA），溫度系數+0.005%/℃；

DZ23C5V6穩壓值5.2-6.0V，最大穩壓阻抗40?（5.0mA）、400?（1.0mA），溫度系數+0.020%/℃；

DZ23C6V2穩壓值5.8-6.6V，最大穩壓阻抗10?（5.0mA）、200?（1.0mA），溫度系數+0.030%/℃；

DZ23C6V8穩壓值6.4-7.2V，最大穩壓阻抗8.0?（5.0mA）、150?（1.0mA），溫度系數 +0.045%/℃；

DZ23C7V5穩壓值7.0-7.9V，最大穩壓阻抗7.0?（5.0mA）、50?（1.0mA），溫度系數+0.050%/℃；

DZ23C8V2穩壓值7.7-8.7V，最大穩壓阻抗7.0?（5.0mA）、50?（1.0mA），溫度系數+0.055%/℃；

DZ23C9V1穩壓值8.5-9.6V，最大穩壓阻抗10?（5.0mA）、50?（1.0mA），溫度系數+0.065%/℃；

DZ23C10穩壓值9.4-10.6V，最大穩壓阻抗15?（5.0mA）、70?（1.0mA），溫度系數+0.065%/℃；

DZ23C11穩壓值10.4-11.6V，最大穩壓阻抗20?（5.0mA）、70?（1.0mA），溫度系數+0.070%/℃；

DZ23C12穩壓值11.4-12.7V，最大穩壓阻抗20?（5.0mA）、90?（1.0mA），溫度系數+0.075%/℃；

DZ23C13穩壓值12.4-14.1V，最大穩壓阻抗25?（5.0mA）、110?（1.0mA），溫度系數+0.080%/℃；

DZ23C15穩壓值13.8-15.6V，最大穩壓阻抗30?（5.0mA）、110?（1.0mA），溫度系數+0.080%/℃；

DZ23C16穩壓值15.3-17.1V，最大穩壓阻抗40?（5.0mA）、170?（1.0mA），溫度系數+0.090%/℃；

DZ23C18穩壓值16.8-19.1V，最大穩壓阻抗50?（5.0mA）、170?（1.0mA），溫度系數+0.090%/℃；

DZ23C20穩壓值18.8-21.2V，最大穩壓阻抗50?（5.0mA）、220?（1.0mA），溫度系數+0.090%/℃；

DZ23C22穩壓值20.8-23.3V，最大穩壓阻抗55?（5.0mA）、220?（1.0mA），溫度系數+0.090%/℃；

DZ23C24穩壓值22.8-25.6V，最大穩壓阻抗80?（5.0mA）、220?（1.0mA），溫度系數+0.090%/℃；

DZ23C27穩壓值25.1-28.9V，最大穩壓阻抗80?（5.0mA）、250?（1.0mA），溫度系數+0.090%/℃；

DZ23C30穩壓值28-32V，最大穩壓阻抗80?（5.0mA）、250?（1.0mA），溫度系數+0.090%/℃；

DZ23C33穩壓值31-35V，最大穩壓阻抗80?（5.0mA）、250?（1.0mA），溫度系數+0.090%/℃；

DZ23C36穩壓值34-38V，最大穩壓阻抗90?（5.0mA）、250?（1.0mA），溫度系數+0.090%/℃；

DZ23C39穩壓值37-41V，最大穩壓阻抗90?（5.0mA）、300?（1.0mA），溫度系數+0.110%/℃；

DZ23C43穩壓值40-46V，最大穩壓阻抗100（5.0mA）、700?（1.0mA），溫度系數+0.110%/℃；

DZ23C47穩壓值44-50V，最大穩壓阻抗100（5.0mA）、750?（1.0mA），溫度系數+0.110%/℃；

DZ23C51穩壓值48-54V，最大穩壓阻抗100（5.0mA）、750?（1.0mA），溫度系數+0.110%/℃。

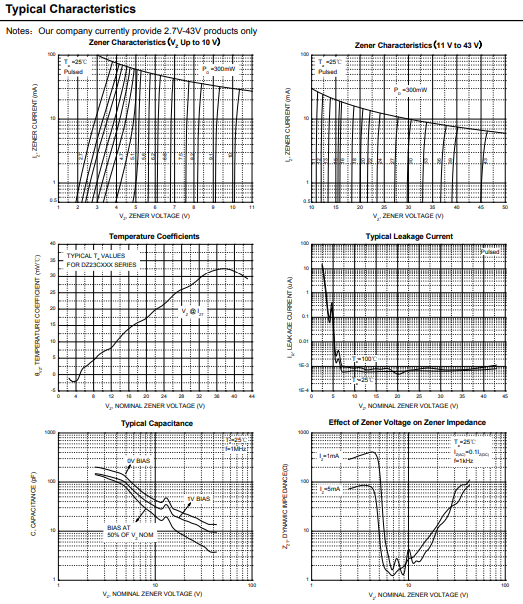

DZ23C2V7-DZ23C51穩壓二極管性能

包裝方面，DZ23C2V7-DZ23C51穩壓二極管采用編帶包裝，卷軸直徑為7英寸或17.8mm，每卷編帶共3000個元件，編帶導帶尺寸100+-2mm，編帶尾帶尺寸50+-2mm。
