2020-05-20 瀏覽：-SOD貼片二極管封裝形式及其主流尺寸
目前，貼片二極管已經在大多數應用中取代了傳統的引線式產品。其中，SOD封裝是大部分貼片二極管的安裝形式。
SOD衍生了一系列二級管封裝形式

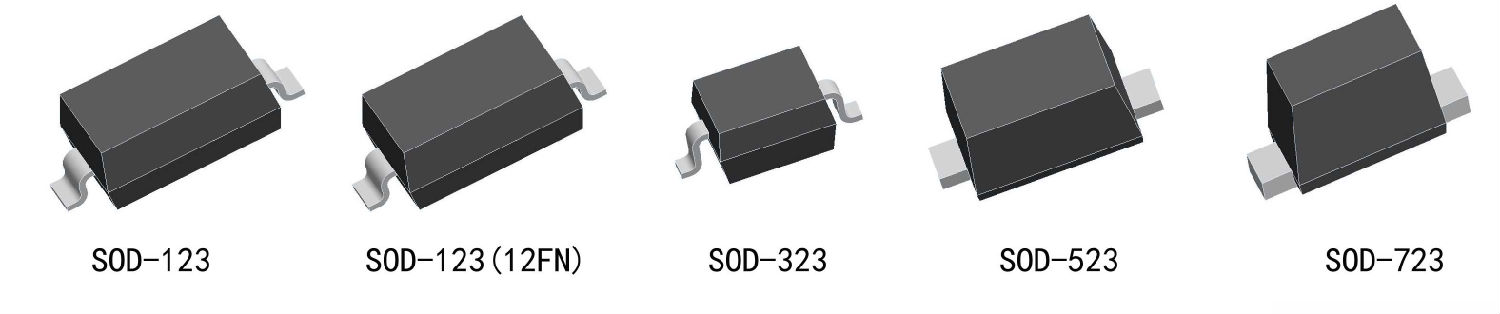

SOD是小外形二級管（Small Outline Diode）的英文縮寫，目前已經衍生了一系列標準封裝形式。這些二極管封裝用SOD后面的一串?dāng)?shù)字進行區分，例如SOD-23、SOD-523、SOD323等等。它們的封裝尺寸如下：
SOD-123塑料體尺寸：L2.70mm，W1.60mm，H1.10mm.
SOD-123(12FN)塑料體尺寸：L2.70mm，W1.60mm，H1.10mm。
SOD-323塑料體尺寸：L1.70mm，W1.30mm，H1.00mm。
SOD-523塑料體尺寸：L1.20mm，W0.80mm，H0.60mm。
SOD-723塑料體尺寸：L1.00mm，W0.60mm，H0.55mm。

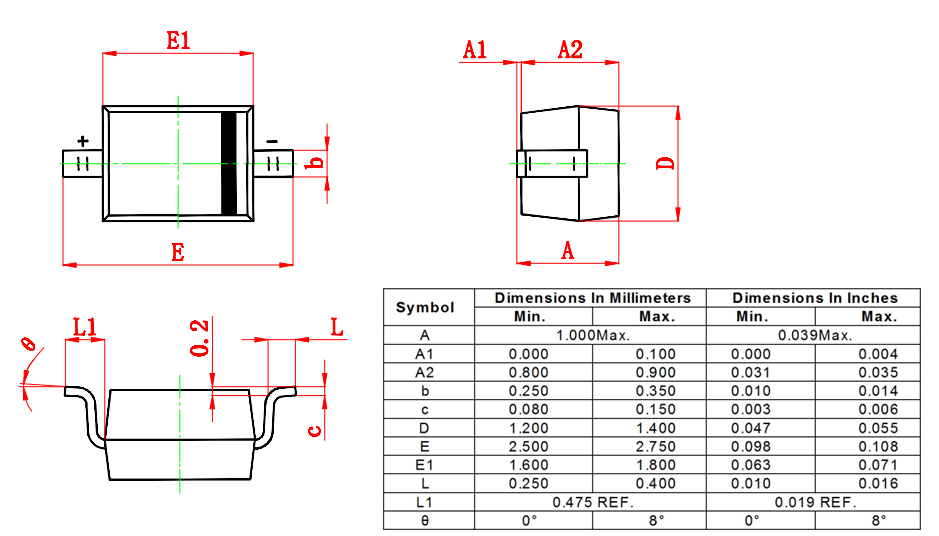

SOD二級管的外形尺寸
SOD二級管一般采用卷盤包裝。其中，SOD-123封裝和SOD-323封裝單位卷盤裝載3000只二極管，SOD-523封裝和SOD-723封裝單位卷盤裝載8000只二極管。
