什么是采樣電阻-采樣電阻的作用是什么

采樣電阻在日常生活中的應用很廣泛，很多人可能見過，但是并不認識采樣電阻是什么樣的，什么是采樣電阻。采樣電阻其實是一種限制電流大小的元件，導體對電流的阻礙越大，則采樣電阻越大，導體對電流的阻礙越小，采樣電阻也就越小。大概了解了什么是采樣電阻，我們?cè)賮?lái)了解一下采樣電阻的作用有哪些吧。

什么是采樣電阻

采樣電阻是電流采樣和對電壓采樣。對電流采樣則串聯一個阻值較小的電阻，對電壓采樣則并聯一個阻值較大的電阻。

采樣電阻的作用

此類電阻，是按照產品使用的功能來劃分電阻。取樣電阻功能上就是做為參考，常用在反饋電路里，以穩壓電源電路為例，為使輸出的電壓保持恒定狀態，要從輸出電壓取一部分電壓做參考（常用取樣電阻的形式），如果輸出高了，輸入端就自動降低電壓，使輸出減少；若輸出低了，則輸入端就自動升高電壓，使輸出升高。一般使用在電源產品，或者電子，數碼，機電產品的電源部分，功能強大。在眾多電子產品上均常看到取樣電阻。

采樣電阻的特點

采樣電阻一般根據具體線路板的要求，分為插件電阻、貼片電阻。采樣電阻，阻值低，精密度高，一般在阻值精密度在±1%以內，更高要求的用途時會采用0、01%精度的電阻。國內工廠生產的大部分都是以康銅、錳銅為材質的插件電阻，但是，廣大的用戶更需要的是貼片的高精密電阻來實現取樣功能，這是為了滿足產品小型化產品生產的自動化的要求。能夠生產在低溫度系數，高精密度，超低阻值上做到滿足用戶要求電阻的廠商并不多見。

一般采樣電阻的阻值會選在1歐姆以下，屬于毫歐級無感電阻，但是部分電阻，有個采樣電壓等要求，必須選擇大阻值電阻，但是這樣電阻基數大，產生的誤差大。這種情況下，需要選擇高精度的無感電阻（可到0、01%精度，即萬分之一精度），這樣就可以讓采樣出來的數據非常可信。貼片超低阻值電阻(0、0005歐姆，2毫歐，3毫歐，10毫歐等)，貼片合金電阻，大功率電阻(20W,30W,35W,50W,100W)等產品，溫度系數可達到正負5PPM。

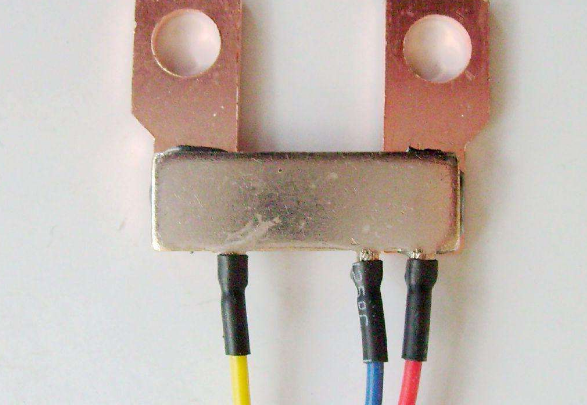

常見的幾種采樣電阻

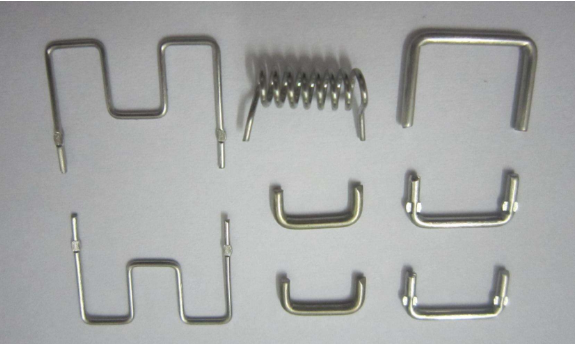

1、繞線采樣電阻

用高阻合金線繞在絕緣骨架上制成，外面涂有耐熱的釉絕緣層或絕緣漆。

繞線電阻具有較低的溫度系數，阻值精度高，穩定性好，耐熱耐腐蝕，主要做精密大功率電阻使用，缺點是高頻性能差，時間常數大。

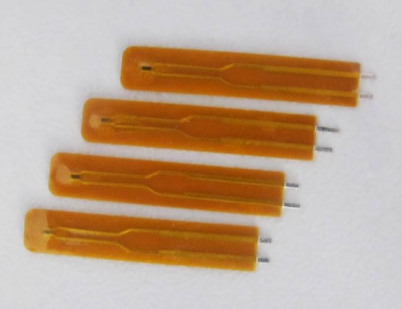

2、薄膜采樣電阻

用蒸發的方法將一定電阻率材料蒸鍍于絕緣材料表面制成。

3、碳膜采樣電阻

將結晶碳沉積在陶瓷棒骨架上制成。碳膜采樣電阻成本低、性能穩定、阻值范圍寬、溫度系數和電壓系數低，是目前應用最廣泛的采樣電阻。

4、金屬膜采樣電阻

用真空蒸發的方法將合金材料蒸鍍于陶瓷棒骨架表面。金屬膜電阻比碳膜電阻的精度高，穩定性好，噪聲，溫度系數小。在儀器儀表及通訊設備中大量采用。

5、金屬氧化膜采樣電阻

在絕緣棒上沉積一層金屬氧化物。由于其本身即是氧化物，所以高溫下穩定，耐熱沖擊，負載能力強。

6、合成膜電阻

將導電合成物懸浮液涂敷在基體上而得，因此也叫漆膜電阻。由于其導電層呈現顆粒狀結構，所以其噪聲大，精度低，主要用他制造高壓，高阻，小型采樣電阻。
