        什么是場效應管(FET)-場效應管(FET)分類-原理-用途等知識詳解

        返回列表來源:壹芯微 發布日期 2020-08-26 瀏覽:-

        什么是場效應管(FET)-場效應管(FET)分類-原理-用途等知識詳解

        場效應管和雙極晶體管不同,僅以電子或空穴中的一種載子動作的晶體管。按照結構、原理可以分為:1、接合型場效應管 2、MOS型場效應管

        (一)場效應管(FET)-接合型場效應管(結型FET)

        1、原理

        N通道接合型場效應管如圖所示,以P型半導體的柵極從兩側夾住N型半導體的結構。將PN接合面上外加反向電壓時所產生的空乏區域用于電流控制。

        N型結晶區域的兩端加上直流電壓時,電子從源極流向漏極。電子所通過的通道寬度由從兩側面擴散的P型區域以及加在該區域上的負電壓所決定。

        加強負的柵極電壓時,PN接合部分的空乏區域擴展到通道中,而縮小通道寬度。因此,以柵極電極的電壓可以控制源極-漏極之間的電流。

        2、用途

        即使柵極電壓為零,也有電流流通,因此用于恒定電流源或因低噪音而用于音頻放大器等。

        場效應管,FET

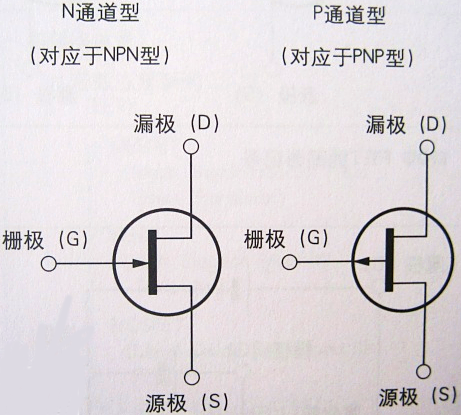

        結型FET的圖形記號

        場效應管,FET

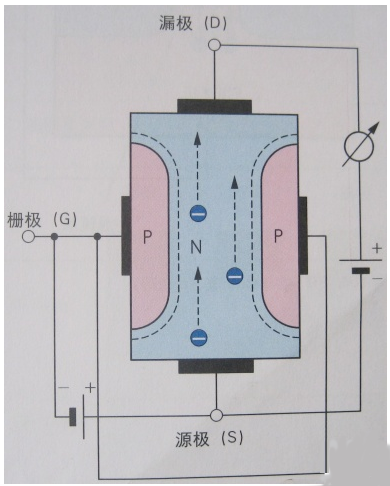

        結型FET的動作原理(N通道)

        (二)場效應管(FET)-MOS型場效應管

        1、原理

        即使是夾住氧化膜(O)的金屬(M)與半導體(S)的結構(MOS結構),如果在(M)與半導體(S)之間外加電壓的話,也可以產生空乏層。再加上較高的電壓時,氧華膜下能積蓄電子或空穴,形成反轉層。將其作為開關利用的即為MOSFET。

        在動作原理圖上,如果柵極電壓為零,則PN接合面將斷開電流,使得電流在源極、漏極之間不流通。如果在柵極舊外加正電壓的話,則P型半導體的空穴將從柵極下的氧化膜-P型半導體的表面被驅逐,而形成空乏層。而且,如果再提高柵極電壓的話,電子將被吸引表表面,而形成較薄的N型反轉層,由此源杖(N型)和漏極(N型)之間連接,使得電流流通。

        2、用途

        因其結構簡單、速度快,且柵極驅動簡單、具有耐破壞力強等特征,而且使用微細加工技術的話,即可直接提高性能,因此被廣泛使用于由LSI的基礎器件等高頻器件到功率器件(電力控制器件)等的領域中。

        場效應管,FET

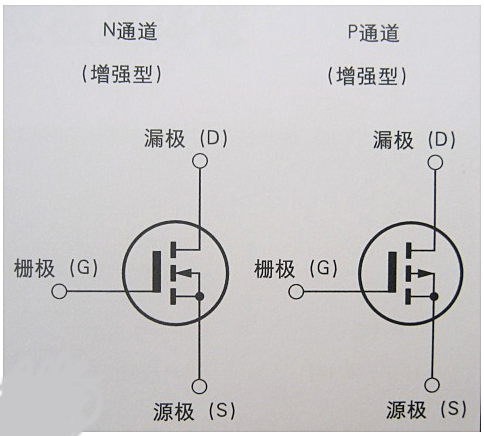

        MOS FET的圖形記號

        場效應管,FET

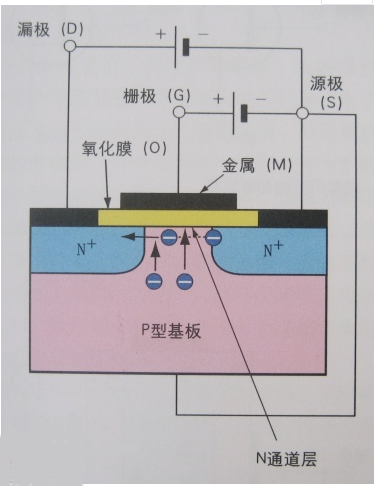

        MOS FET的動作原理(N通道)

        (三)常用場效用管

        1、MOS場效應管

        即金屬-氧化物-半導體型場效應管,屬于絕緣柵型。其主要特點是在金屬柵極與溝道之間有一層二氧化硅絕緣層,因此具有很高的輸入電阻(最高可達1015Ω)。它也分N溝道管和P溝道管,符號如圖1所示。通常是將襯底(基板)與源極S接在一起。根據導電方式的不同,MOSFET又分增強型、耗盡型。

        所謂增強型是指:當VGS=0時管子是呈截止?fàn)顟B(tài),加上正確的VGS后,多數載流子被吸引到柵極,從而“增強”了該區域的載流子,形成導電溝道。

        耗盡型則是指,當VGS=0時即形成溝道,加上正確的VGS時,能使多數載流子流出溝道,因而“耗盡”了載流子,使管子轉向截止。

        以N溝道為例,它是在P型硅襯底上制成兩個高摻雜濃度的源擴散區N+和漏擴散區N+,再分別引出源極S和漏極D。源極與襯底在內部連通,二者總保持等電位。

        圖1(a)符號中的前頭方向是從外向電,表示從P型材料(襯底)指身N型溝道。當漏接電源正極,源極接電源負極并使VGS=0時,溝道電流(即漏極電流)ID=0。

        隨著VGS逐漸升高,受柵極正電壓的吸引,在兩個擴散區之間就感應出帶負電的少數載流子,形成從漏極到源極的N型溝道,當VGS大于管子的開啟電壓VTN(一般約為+2V)時,N溝道管開始導通,形成漏極電流ID。

        場效應管,FET

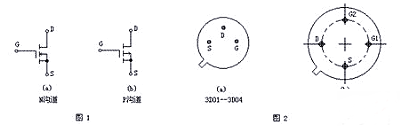

        國產N溝道MOSFET的典型產品有3DO1、3DO2、3DO4(以上均為單柵管),4DO1(雙柵管)。它們的管腳排列(底視圖)見圖2。

        MOS場效應管比較“嬌氣”。這是由于它的輸入電阻很高,而柵-源極間電容又非常小,極易受外界電磁場或靜電的感應而帶電,而少量電荷就可在極間電容上形成相當高的電壓(U=Q/C),將管子損壞。

        因此了廠時各管腳都絞合在一起,或裝在金屬箔內,使G極與S極呈等電位,防止積累靜電荷。管子不用時,全部引線也應短接。在測量時應格外小心,并采取相應的防靜電感措施。

        MOS場效應管的檢測方法

        (1)準備工作 測量之前,先把人體對地短路后,才能摸觸MOSFET的管腳。最好在手腕上接一條導線與大地連通,使人體與大地保持等電位。再把管腳分開,然后拆掉導線。

        (2)判定電極。將萬用表?yè)苡赗×100檔,首先確定柵極。若某腳與其它腳的電阻都是無窮大,證明此腳就是柵極G。交換表筆重測量,S-D之間的電阻值應為幾百歐至幾千歐,其中阻值較小的那一次,黑表筆接的為D極,紅表筆接的是S極。日本生產的3SK系列產品,S極與管殼接通,據此很容易確定S極。

        (3).檢查放大能力(跨導)

        將G極懸空,黑表筆接D極,紅表筆接S極,然后用手指觸摸G極,表針應有較大的偏轉。雙柵MOS場效應管有兩個柵極G1、G2。為區分之,可用手分別觸摸G1、G2極,其中表針向左側偏轉幅度較大的為G2極。 目前有的MOSFET管在G-S極間增加了保護二極管,平時就不需要把各管腳短路了。
