受控電壓源-電流源到底是如何被控制的

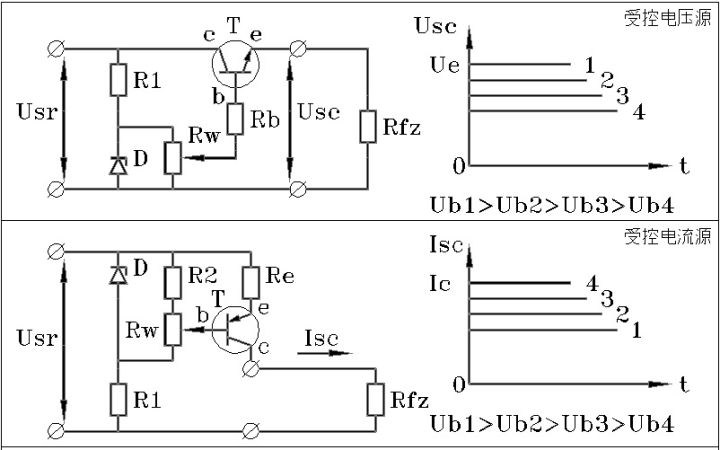

我們來看下圖：

先看上圖。

圖中左側是輸入電壓Usr，D是穩壓二極管，它產生了穩定的電壓Uw，于是可變電阻Rw的抽頭處的電壓當然也是穩定的。

晶體管基極的電阻Rb很小，甚至可以短接。我們把它略去。

我們令Rw的抽頭處的電壓為Urw，而晶體管基射間的電壓Ube=0.6V，因此晶體管射極電壓為：

Ue=Urw-Ube=Ub-0.6=Usc

這個電壓就是加載在負載上的輸出電壓。

我們發現，當可變電阻Rw被調整后，輸出電壓也隨之調整，但調整后是穩定的。見右側曲線。

這就是受控電壓源。

這種受控電壓源應用在串聯穩壓電源上，還有其它類似功能的電源模塊上。

再看下圖。

我們看到，晶體管Ub的電壓受控于可變電阻Rw。晶體管發射極的電流為：

這就是受控的恒流源，它的輸出電流是恒定的，但受控于可變電阻Rw。

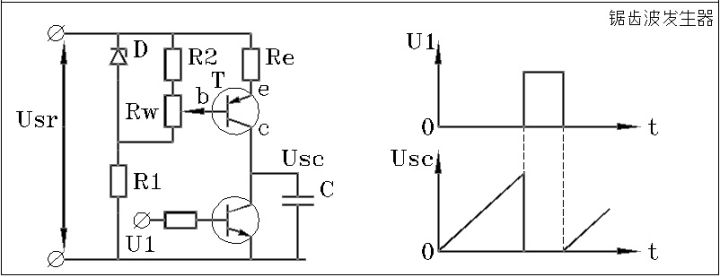

我們看下圖：

我們知道，如果沒有晶體管T，也即電阻Re與電容C直接連接，則電容C的充電電流為：

我們看到表達式中有指數項，故知它的曲線必定是指數，于是當觸發晶體管截止時，電容上的電壓按指數規律上升。

我們在電容C的充電電路中放入恒流源，于是電容電壓就按斜線上升了。在觸發晶體管的控制下，電容上的電壓就成為鋸齒波。它的電壓為：

注意到上式中被積函數其實就是受控電流源的電流，是常數，因此推得右側的結果。這里的t最小值是0，最大值就是就是觸發晶體管的脈沖周期T。

我們看到，這里已經不再有指數函數，因此它的輸出波形是鋸齒波。
