BJT的基本工作原理體現為發射結(J1)和集電結(J2)的相互作用。當BJT的基極懸空或者與發射結短路,集射極間的電壓正偏置,即UCE>0時,集電結(J2)處于反偏置狀態,承擔了外部的偏置電壓,發射結不提供電子,整個BJT不導通,處于正向阻斷狀態。
此時在BJT基極與發射極間施加正向電壓,即UBE>0。發射結正偏置帶來的少子注入效應,使發射區的電子經過發射結進人基區。隨著電子深入基區,許多電子跟基區中的空穴復合,因復合而失去的空穴由基極觸點補充。如果基區的寬度比電子的擴散長度小很多,相當一部分的電子會抵達集電結(J2),在那里它們被電場俘獲,運送到集電區。這樣一來,電流開始在電路中流動,導通狀態下的BJT的能帶圖如圖1所示。

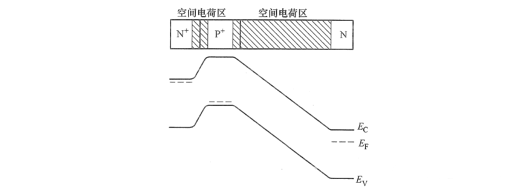

圖1 導通狀態BJT的能帶圖
這些通過集電結的電子,降低了集電結的壓降,也在集電區產生電導調制效應,降低集電區的壓降。當基射極之間的電壓足夠大時,BJT工作在飽和導通狀態,進入飽和導通狀態后的BJT集射極電壓非常低,集電極電流僅取決于外電路阻抗,不再受基極控制。BJT工作在飽和狀態,這是雙極型電力晶體管與作為信號處理的晶體三極管運行時的最大差別。
從PN結分析知道,基射極電壓UBE決定了發射結的注入水平,即調節了集電區的電流。當撤掉基極驅動,即撤掉基射極之間的電壓時,BJT電流會迅速下降,因?yàn)椴辉儆须娮幼⑷氲交鶚O,剩下的過量電子既無法與空穴復合也不能流到集電極,同時集電結回到承受外置反偏電壓狀態,BJT關斷。

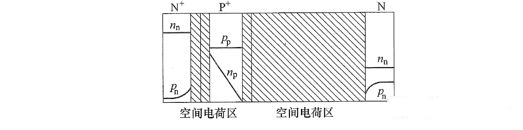

圖2 導通狀態下PN結附件的載流子分布
以上就是通過基射極電壓UBE(也可以說是基極電流)來控制BJT導通和關斷的基本工作原理。可以通過一些計算來分析兩個PN結的作用。導通狀態下兩個PN結附近的載流子分布如圖2所示。對應的BJT中的電子和空穴流分布示意圖如圖3所示。

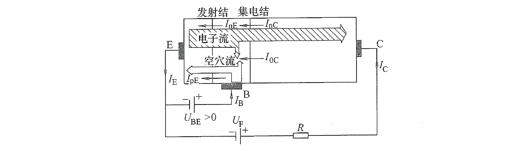

圖3 導通時BJT中的載流子分布
圖中,電子流的方向與電流方向相反,而空穴流的方向與電流方向相同。IB、IC和IE分別是BJT的基極、集電極和發射極電流。IpE和InE為通過發射結的空穴和電子電流,InC是InE中通過集電結的那部分電子電流,I0C是偏置條件下的集電結的漏電流,比其他電流小很多,可以忽略。
對于流過發射結的電流有兩部分組成,且發射結的注入效率為γ,則

在基區存在電子空穴的少子的復合,則電流InE中的能夠最后通過集電結進入集電極的電流為InC,看成電子穿過基極“運輸”到集電極,故定義輸運系數B為

顯然,該系數也小于1,根據B和γ,可以定義該BJT的電流放大系數α為

此時,考慮到

則有

系數α本質上表明了一個BJT內兩個PN結相互作用、相互影響的效果。一般來說,α并不是固定不變的常數,會受到很多因素的影響,如BJT中流經電流、器件結溫等。通過上式可以看出,沒有基極電流的BJT是不會導通的,除非反偏的集電結發生擊穿。這是三層兩結晶體管的基本特征。一個典型的BJT的電流放大系統隨集電極電流和結溫的變化曲線如圖4所示。

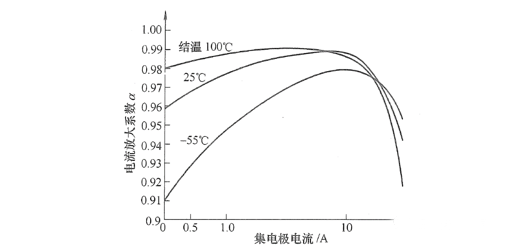

圖4 電流放大系數隨集電極電流和結溫的變化曲線
以上就是雙極晶體管的基本工作原理。
