三極管一些重要規律以及應用

規律1：對于NPN晶體管來說，集電極電壓必須比發射極電壓VE高，至少要高零點幾伏。否則無論基極偏置電壓如何改變都不會有電流從集電極流向發射極。對于PNP晶體管來說，則要求發射極電壓至少高出集電極電壓零點幾伏。

規律2：NPN晶體管的基極至發射極有0.6V的電壓降，PNP晶體管從基極到發射極有0.6V的電壓升。這說明，NPN三極管的基極電壓至少要比發射極電壓VE高0.6V。否則三極管就沒有集電極到發射極的電流。而PNP三極管的基極電壓VB至少要比發射極的電壓VE低0.6V，否則就沒有發射極到集電極的電流。

三極管的一般用法：

NPN:發射極接GND

PNP:發射極接VCC

從上面這個圖可以看到，基極的輸入的電平與S8550發射極的電平是一樣的，均為VCC。

下面再舉例說明為什么要這樣：

先就NPN先，見圖片。

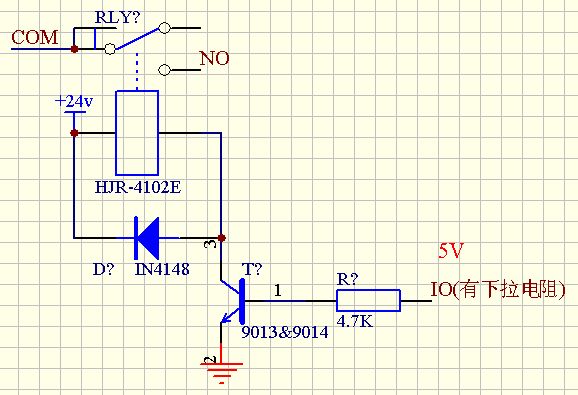

可以看到繼電器的電壓輸入為+24V，而三極管的基極電壓為+5V，上面這個三極管驅動繼電器的電路是沒有問題的，你說為什么了？因為，根據規律2得知：NPN晶體管的基極至發射極有0.6V的電壓降，NPN三極管的基極電壓至少要比發射極電壓VE高0.6V。所以平時基極的電壓因為下拉電阻原因，所以基極的電壓和發射極的電壓一樣，都為0，三極管不導通，當IO口輸出高電平的時候，這樣基極電平就為5V，所以高于發射極電平（0V），三極管導通。

下面說下PNP管：

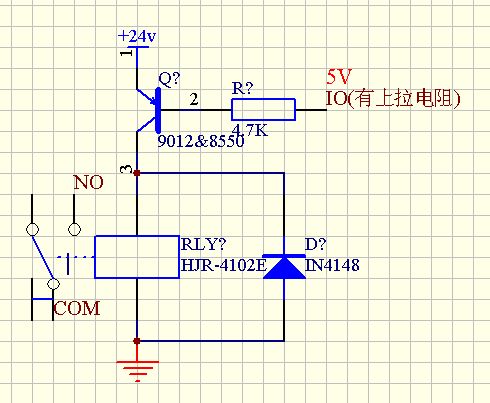

圖PNP_1

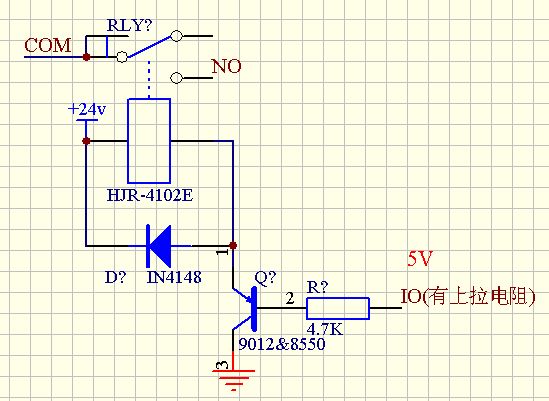

圖PNP_2

以上2個圖均不行，不管IO控制不控制，一上電，繼電器就被驅動了，為什么？還是根據規律2得知：PNP晶體管從基極到發射極有0.6V的電壓升，PNP三極管的基極電壓VB至少要比發射極的電壓VE低0.6V，否則就沒有發射極到集電極的電流。以上均因為發射極電壓遠比基極電壓高出0.6V，所以就不需控制也能導通了，所以只能改變+24V和基極電平相同，也就是三極管一般用法中的PNP部分。
