例1. 有兩只晶體管，一只的β＝200，ICEO＝200μA；另一只的β＝100，ICEO＝10μA，其它參數大致相同。你認為應選用哪只管子？為什么？

解：選用β＝100、ICBO＝10μA的管子，因其β適中、ICEO較小，因而溫度穩定性較另一只管子好。

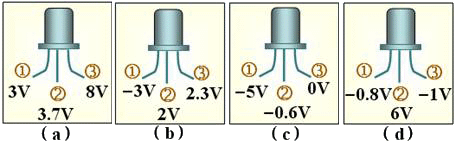

例2. 在放大電路中測得4個三極管的各管腳對“地”電位如圖所示。試判斷各三極管的類型（NPN型還是PNP型，硅管還是鍺管），并確定E、B、C三個電極。

分析：

（1）工作于放大狀態的三極管，發射結應正偏，集電結應反偏，因而NPN型有VC>VB>VE， PNP型有VC<>B<>E。可見基極電位總是居中，據此可確定基極。

（2）硅管|UBE|=0.6~0.8V，鍺管 |UBE|=0.2~0.4V，則與基極電位相差此值的電極為發射極，并可判斷是硅管還是鍺管。

（3）余下一電極為集電極。

（4）集電極電位為最高的是NPN型管，集電極電位為最低的是PNP型管。

解：（a）NPN型硅管，①-發射極，②-基極，③-集電極

（b）PNP型鍺管，①-集電極，②-基極，③-發射極

（c）PNP型硅管，①-集電極，②-基極，③-發射極

（d）NPN型鍺管，①-基極，②-集電極，③-發射極

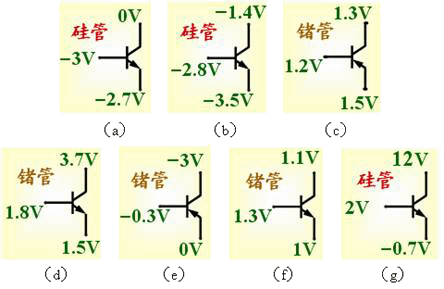

例3. 測得電路中三極管3個電極的電位如圖所示，分析管子工作狀態。

解：（a）發射結、集電結均反偏，管子截止。

（b）發射結正偏、集電結反偏，管子放大。

（c）發射結、集電結均正偏，管子飽和。

（d）發射結正偏、集電結反偏，管子放大。

（e）發射結正偏、集電結反偏，管子放大。

（f）發射結偏、集電結均正偏，管子飽和。

（g）UBE=2.7V，遠大于發射結正偏時的電壓，故管子已損壞。
