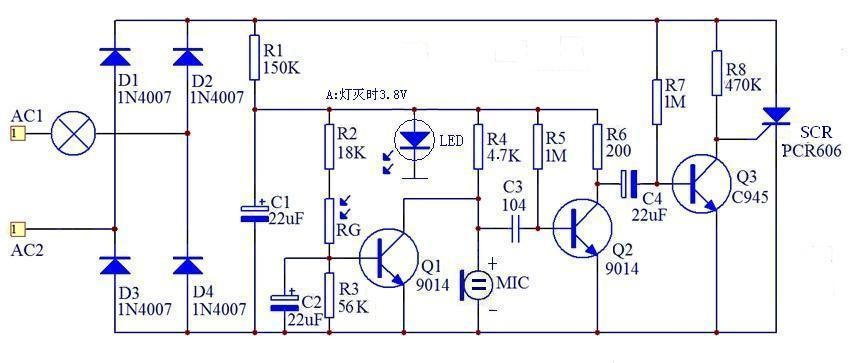

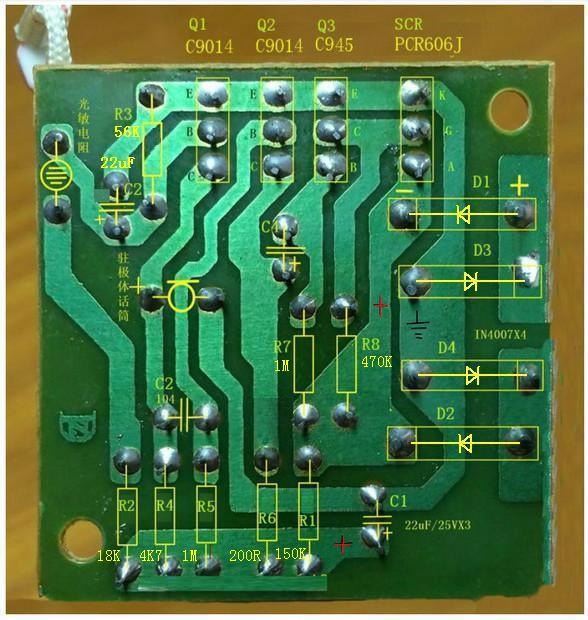

三極管聲光控?zé)舻脑黼娐穲D的解析

電源經燈泡經整流后，先通過R1：1M電阻向Q2：C945基極注入電流，Q2：C945導通，導通后Q1：可控硅觸發端（門極G）對地短路，可控硅關斷。

另外，電源經R6：150K電阻向S9014放大電路提供靜態工作電壓，白天RG阻值很小，電源（電容）正極經R3：18K電阻經RG向Q4：S9014基極注入電流，Q4：S9014導通，MIC短路，聲控不工作，夜晚RG阻值很大，幾乎開路，Q4：S9014基極沒有電流注入，Q4：S9014關斷，電源通過R7：4.7K電阻向MIC供電，供電后，如MIC接收到聲音，MIC輸出音頻電流通過0.1微法隔直電容輸入Q3：S9014放大電路，放大后音頻電流經過22微法隔直電流擾動Q2：C945驅動三極管，使原來飽和導通的Q2：C945出現關斷（截止）現象，截止關斷時，220v正極通過R2：470K電阻將電流注入可控硅觸發極（門極G），可控硅觸發后，整流橋短路，燈亮。
