三極管輸出端的耦合電容介紹

在剛接觸三極管放大的時候，為什么三極管的輸入和輸出都要加一個耦合電容，現在電容那么貴，它們能省掉嗎?電路圖如下所示：

輸入端的耦合電容主要是為了與前級進行直流隔離，這點今天不詳細討論。今天主要討論集電極的輸出耦合電容C2。

在現實中，我按上圖所示接線，并從輸入端加入一個音頻信號，最后揚聲器能夠正常工作。這說明此時三極管能夠對音頻輸入進行信號放大。

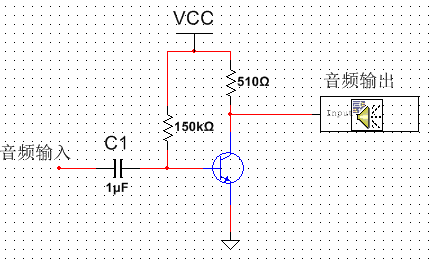

而當我們去掉C2之后，揚聲器不能發聲了。去掉C2的電路圖如下所示：

但是從原理圖上看，如把C2去掉，揚聲器應該也能發聲。因為三極管這時候已經將信號進行了放大，如果不加C2，加在揚聲器上面的交流信號只不過是騎在了一個直流信號上面而已。

最后經過分析發現原因如下：

從揚聲器的原理圖可知道，揚聲器能夠發出聲音，是靠紙盆的震動產生的。而紙盆震動的頻率和幅度，由其中的音圈控制。音圈就是與電路連接的引腳，而音圈可以看成是一個電感。

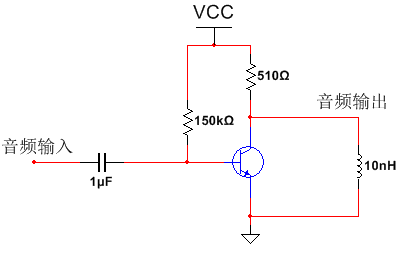

所以原理圖中可以將揚聲器轉換為電感，如下圖所示：

從以上電路中可以看到，當輸出耦合電容C2被去掉之后，揚聲器的音圈是直接接到GNG的，這便導致三極管的C、E極被短路，則三極管固然不能夠進行放大。

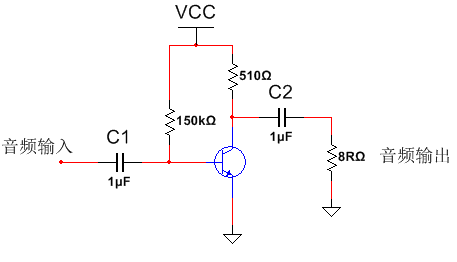

當然，假如現在輸出端接的不是揚聲器，而是一個電阻性負載(電路如下圖所示)。

如果此時同樣把C2拿掉，那三極管的放大還能正常嗎?

答案是肯定會影響的。

解釋這個現象要引入一個概念——當三極管在進行信號放大時，可以將其假設為一個可調電阻。

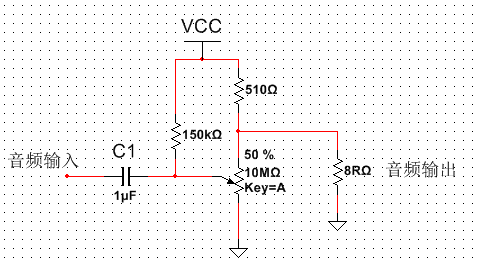

當把三極管當做一個可調電阻時，電路如下圖所示：

根據上圖，可以發現，加了電容C2和不加電容C2的區別是：有電容的時候，負載與三極管在直流的條件下不是“并聯”關系;而當不加電容時，負載與三極管是“并聯”關系。負載與三極管直接并聯，必定會影響三極管的直流工作環境，所以三極管的放大同樣會受到影響。

所以，在做三極管交流信號放大時，一般都要添加輸出耦合電容(當然，有些環境是不用加的)。
