三極管交越失真的方法解析

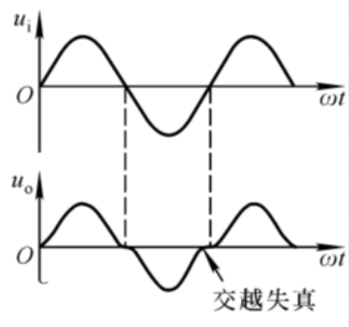

推挽電路也可以簡單認為是一個電流放大電路，其具備較好的電流輸出能力。但是其在處理交流信號時，會存在交越失真的問題(如圖1所示)。這極大地限制了推挽電路的工作環境及范圍。

圖1.1

圖1.2

交越失真產生的原因如下：

圖2

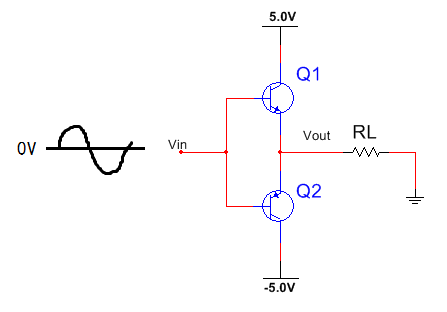

圖2為推挽電路的基本結構，假設該電路現工作在雙電源狀態，若需要上管Q1導通，其需要滿足的條件之一為：Vin>0.6V，相同的，若下管需要導通，則Vin<-0.6V。這即說明，推挽電路會存在一個導通盲區，即當“-0.6V

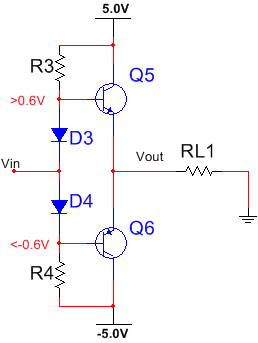

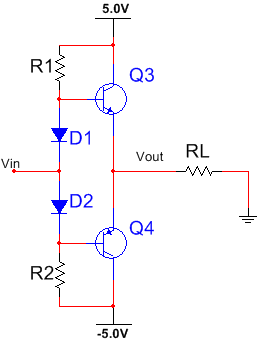

為解決該問題，可以利用二極管的導通壓降進行電壓補償，如圖3所示：

圖3

其中的電阻R1和R2是為了給二極管提供一個導通回路，同時為三極管提供工作電流。

由于二極管的工作特性，其可以修復推挽電路的“導通盲區”。現假設輸入信號“0.6V

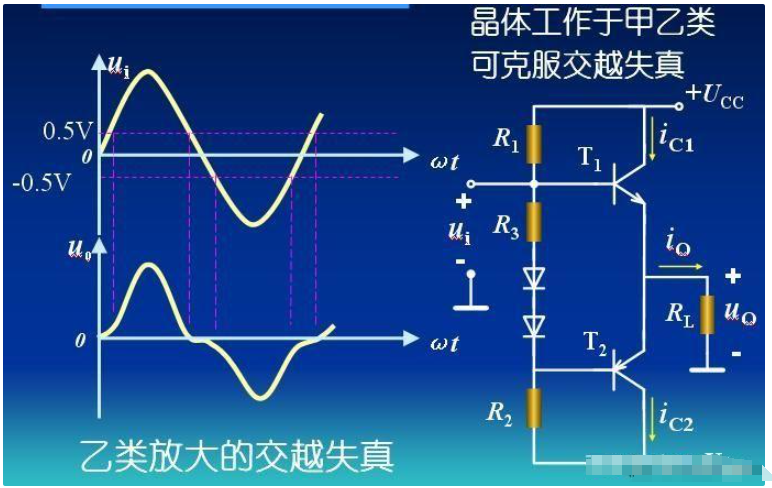

圖4

所以此時的“交越失真”現象得以改善。但是由于元器件的電氣特性以及溫度特性等因素，其中的參數不可能達到理論值，所以“交越失真”的現象仍會存在，只是被改善了。
