三極管偏置電路工作原理分析-固定式、分壓式、集電極-基極負反饋式

三極管集電極與發射極之間的直流電壓供給電路變化不多，但是基極直流電壓供給電路表換比較豐富，所以分析三極管各電極直流電壓供給電路，主要是進行基級電壓供給電路的分析，這一電路稱為基極偏置電路，簡稱偏置電路。

三極管積極靜態偏置電路的作用

偏置電路的作用是給三極管提供基極直流電流，這一電流又稱基極靜態偏置電流。

只有當三極管工作在放大狀態時，才給三極管提供靜態偏置電流，而這里電流是保證三極管工作在放大狀態的必要條件，靜態電流不正常，三極管放大信號的工作就一定不正常。

靜態工作電流就是沒有信號輸入放大管時三極管的直流工作電流，這一電流由放大器電路中的直流電源電路提供。

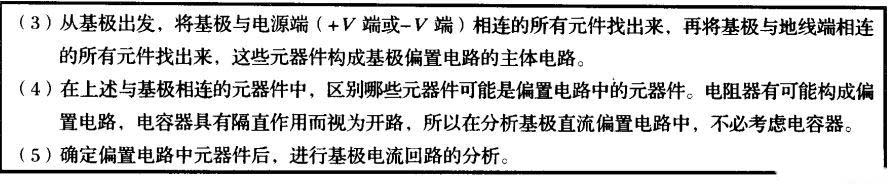

三極管基極偏置電路分析方法

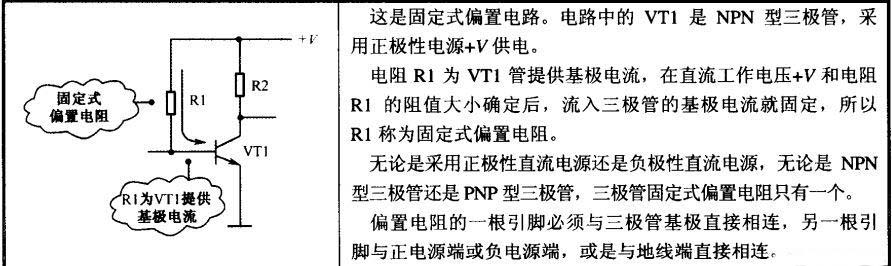

三極管固定式偏置電路

三極管分壓式偏置電路

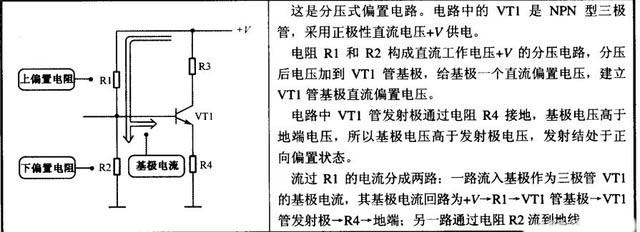

在分壓式偏置電路中，R1稱為上偏置電阻，R2為下偏置電阻，雖然基級電流通過上偏置電阻R1構成回路，但是R1，R2分壓后的電壓決定了VT1管基級電壓的大小，也就是決定了基極電流的大小，所以R1，R2同時決定了VT1管基極電流大小。

無論是NPN型還是PNP行三極管，無論是采用正電源還是負電源，一般情況下偏置電路由兩個電阻組成。

在兩個偏置電阻中，一只電阻直接構成了基極電流的回路，分析電路時識別出那只電阻通過基極電流，因為當這只電阻開路后三極管就沒有基極電流，而另一只電阻開路后只會使基極電流更大。

三極管集電極-基極負反饋式偏置電路

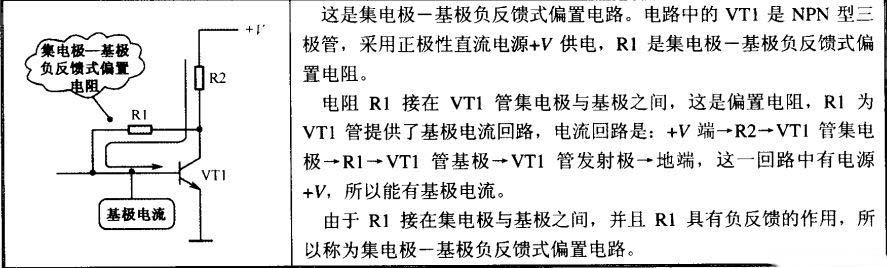

集電極-基極負反饋式偏置電路有明顯的特征：偏置電阻接在三極管集電極與基極之間。這一偏置電路中的偏置電阻阻值較大，通常在100千歐左右。
