2021-02-24 瀏覽：-三極管開關電路圖-三極管反相器電路介紹

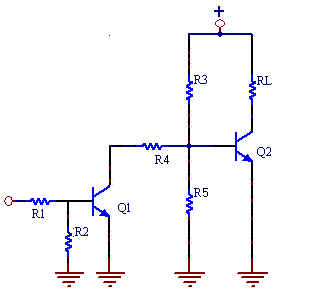

1 NPN PNP三極管反相器電路 vin無輸入電位Q1截止。Vin高電平時Q1導通，Q2基極得高電位，Q2截止。

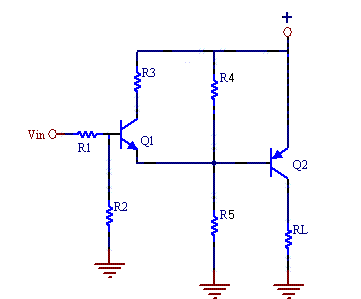

圖2 兩只NPN三極管反相器電路 vin無輸入電位Q1截止,Q2導通。Vin接入高電平Q1導通，促使Q2基極電位下級,Q2截止。三極管開關電路圖-三極管反相器電路圖3 PNP三極管開關電路 當輸入端懸空時Q1截止。VIN輸入端接入低電平時，Q1導通，繼電器吸合。

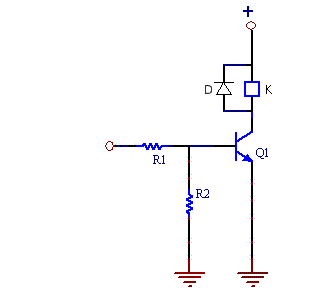

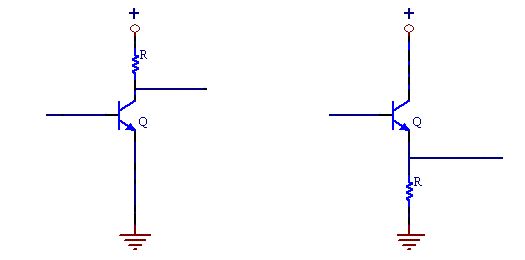

838電子圖4 PNP三極管開關電路 當vin無輸入電位時Q1截止。Vin接入高電平Q1導通，繼電器吸合三極管開關電路圖-三極管反相器電路圖5 三極管上拉電阻：當有高電位輸入時Q導通，因E-C導通，又因有負載電阻，所以輸出看作是低電平。圖6 三極管上拉電阻：當有高電位輸入時Q導通，因E-C導通，又因有負載電阻，所以輸出看作是高電平。

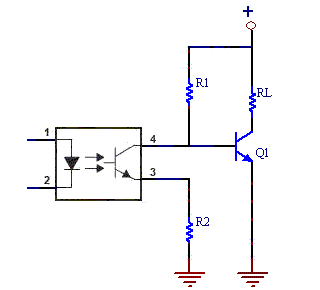

三極管開關電路圖-三極管反相器電路圖7 光藕控制NPN三極管：圖8 光藕控制NPN三極管：三極管開關電路圖-三極管反相器電路

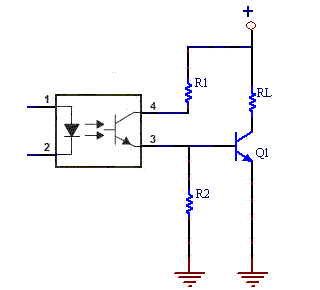

圖9 光藕控制PNP三極管：圖10 光藕控制PNP三極管：
