三極管是電子行業常用的元器件之一，他是一種電流型控制的器件，他有三種工作狀態：截止區，放大區、飽和區。當三極管當做開關使用時，他工作在飽和區。下面簡短講解三極管作為開關使用的方法，只講干貨。

NPN型三極管

以驅動蜂鳴器為例，NPN驅動蜂鳴器的電路如下圖所示：

絕對干貨！三極管當做開關的導通方式

單片機的輸出口通過一個電阻接到基極，發射極接蜂鳴器的正極，集電極通過電阻接電源。當單片機的管腳SPEAK為高電平時，PN結發生正向偏置，三極管處于導通狀態，蜂鳴器兩個管腳得電，發聲。

記住：NPN三極管的基極為高電平時三極管導通。

PNP型三極管

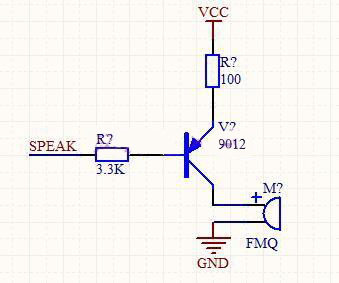

單片機的輸出口通過一個電阻接到基極，集電極接蜂鳴器的正極，發射極通過電阻接電源。當單片機的管腳SPEAK為低電平時，PN結發生正向偏置，三極管處于導通狀態，蜂鳴器兩個管腳得電，發聲。

記住：PNP三極管的基極為低電平時三極管導通。
