三極管的應用電路介紹

1、三極管的概述

（1）晶體三極管中有兩種帶有不同極性電荷的載流子參與導電，故稱之為雙極型晶體管（BJT），又稱為半導體三極管，簡稱晶體管或三極管。

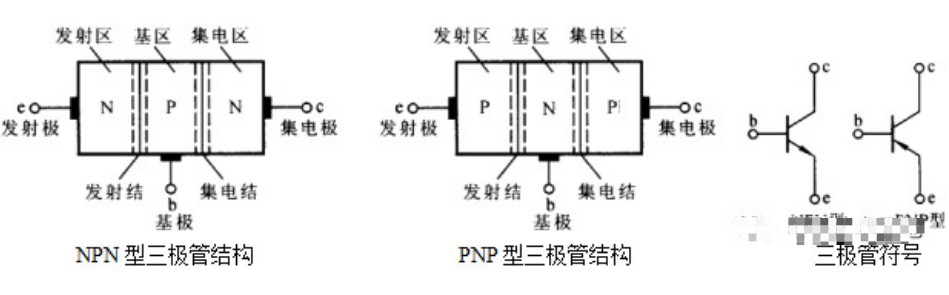

（2）根據不同的摻雜方式在同一個硅片上制造出三個摻雜區域，并形成兩個PN結，就構成了晶體管，如下圖所示：

根據三極管的構造可知，三極管分為NPN型和PNP型，符號如上圖所示。

（3）三極管導通的條件是：發射結加正向電壓，集電結加反向電壓，即發射結正偏，集電結反偏。

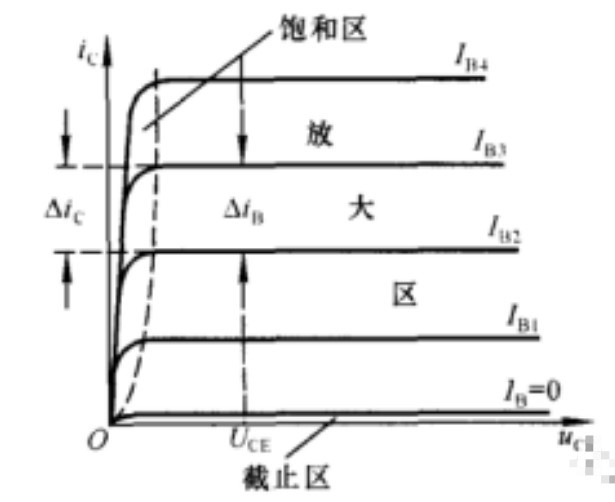

（4）三極管輸出特性曲線如下圖所示，三極管輸出特性曲線分為三個區，放大區，飽和區和截止區，截止區的特征是發射結電壓小于開啟電壓且集電結反偏；放大區的特征是發射結電壓大于開啟電壓且集電結反偏；飽和區的特征是發射結與集電結均正偏。在模擬電路中，三極管一般處于放大狀態。

2、基本共射放大電路

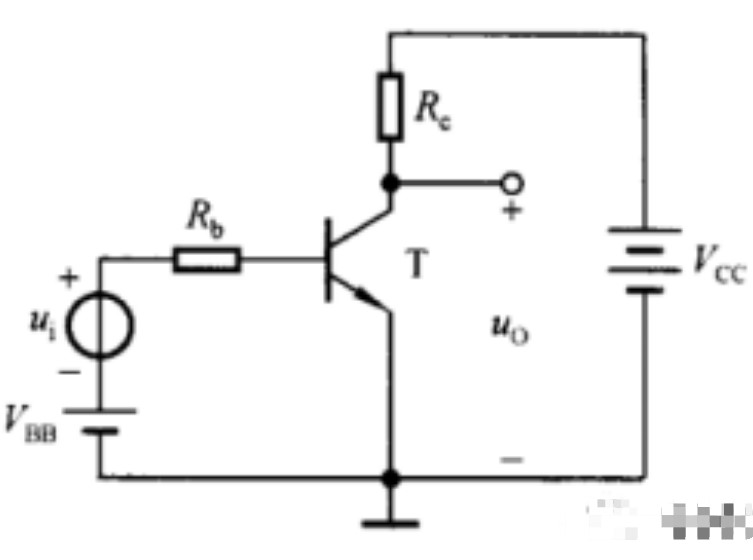

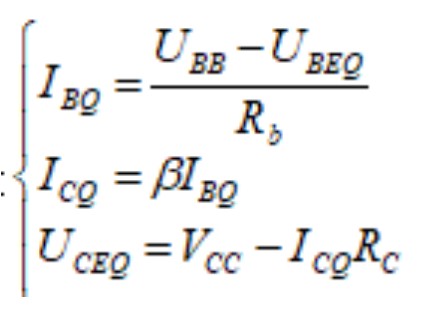

（1）上圖所示的電路是基本共射極放大電路，晶體管T起放大作用，輸入信號為正弦信號，由于該電路是依據晶體管工作在放大狀態，故該電路稱為原理性電路，區別于實際電路，共射放大電路的分析主要是靜態分析和動態分析，其中靜態分析是分析電路的靜態工作點，動態分析是當輸入為交流信號時，主要分析電路的放大倍數，輸入電阻和輸出電阻。由于三極管的放大倍數一般是已知的，故靜態工作點的表達式是

對于放大電路最基本的要求即不失真且能夠放大，靜態工作點又稱為Q點，用于搭建三極管處在放大區的條件和保證放大電路不產生失真。只有保證晶體管在輸入信號的整個周期內始終工作在放大狀態，輸出電壓才不會失真。

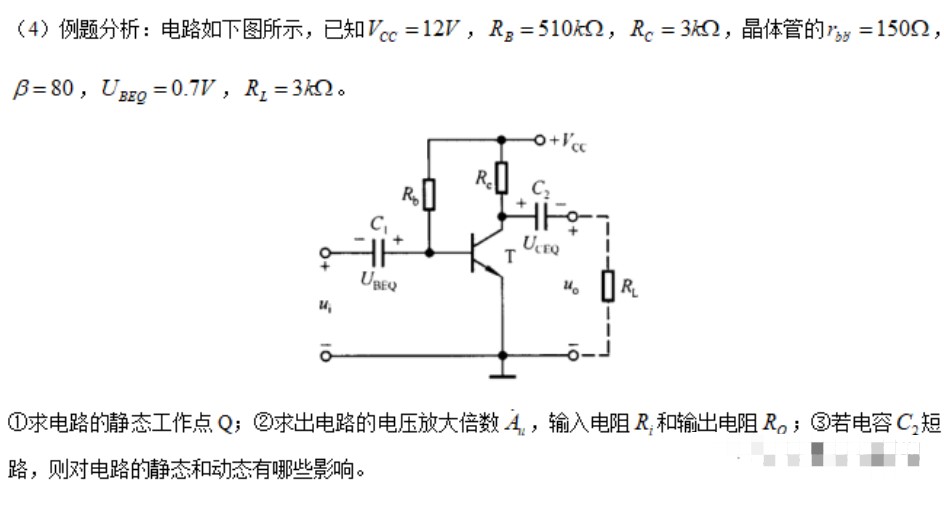

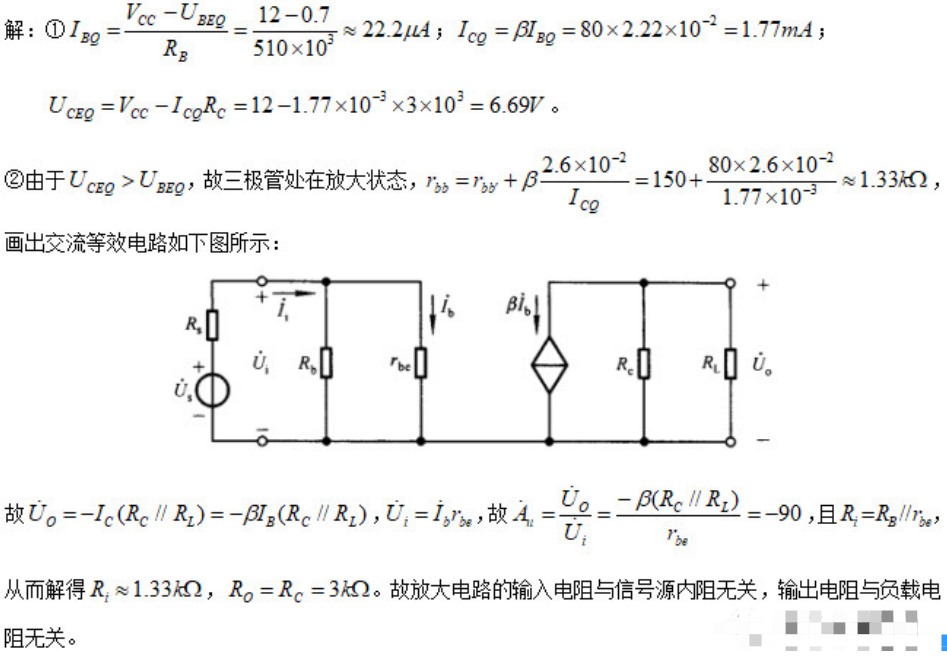

（2）為了方便分析放大電路的參數，需要繪制直流通路和交流通路，其中直流通路是在直流信號輸入時的電路，交流通路則是在交流信號輸入時的電路，在分析電路時，應該遵循先靜態后動態的順序進行。

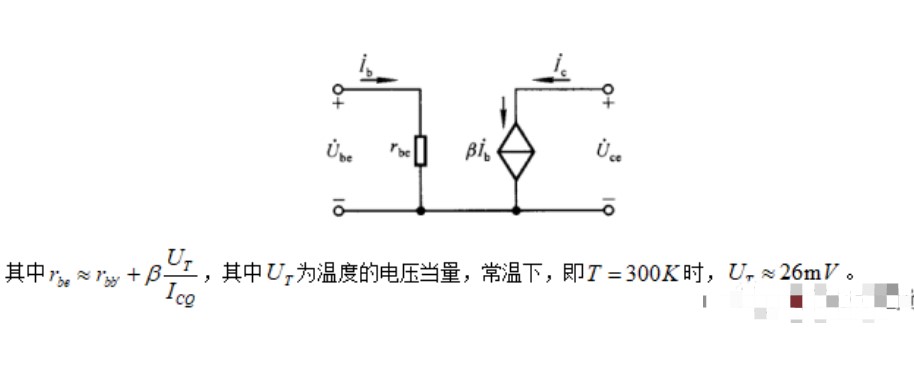

（3）晶體管的等效電路模型：在電路分析時，有時候需要將三極管等效為h參數等效模型。如下圖所示：

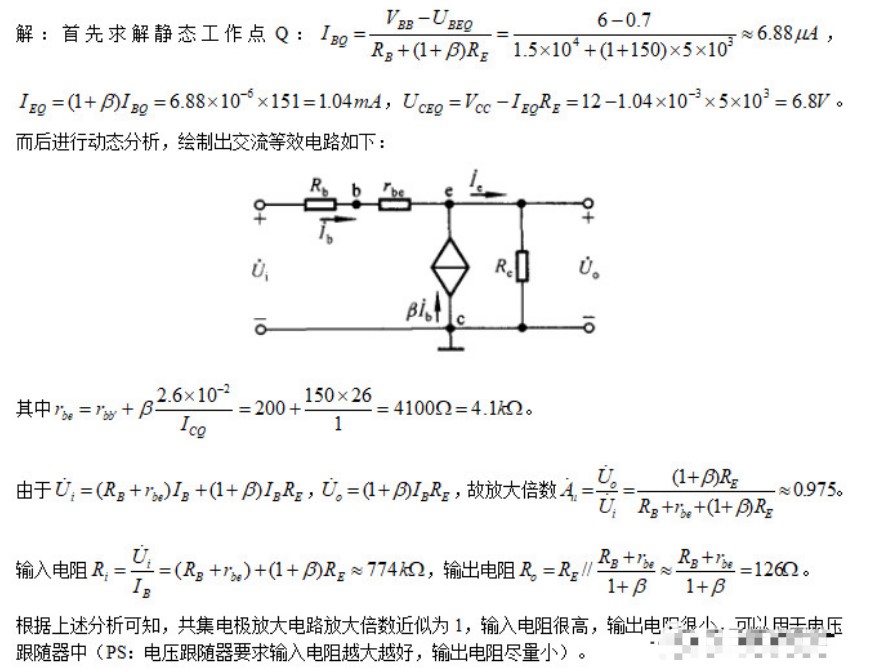

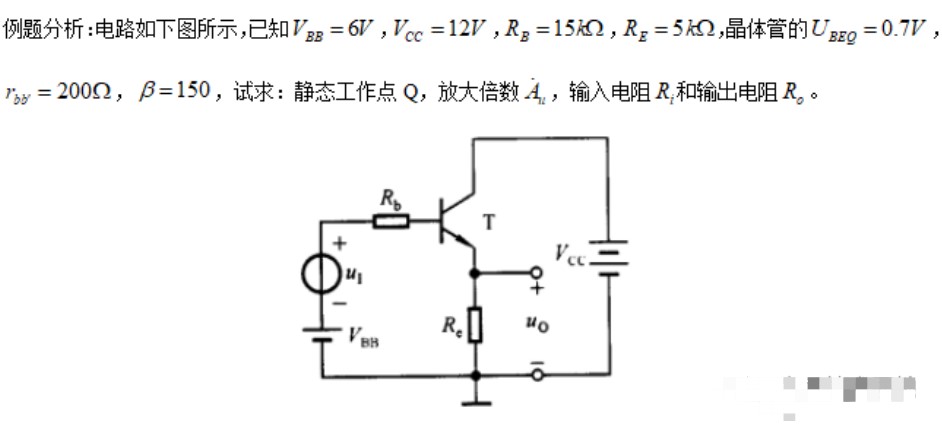

3、基本共集電極放大電路

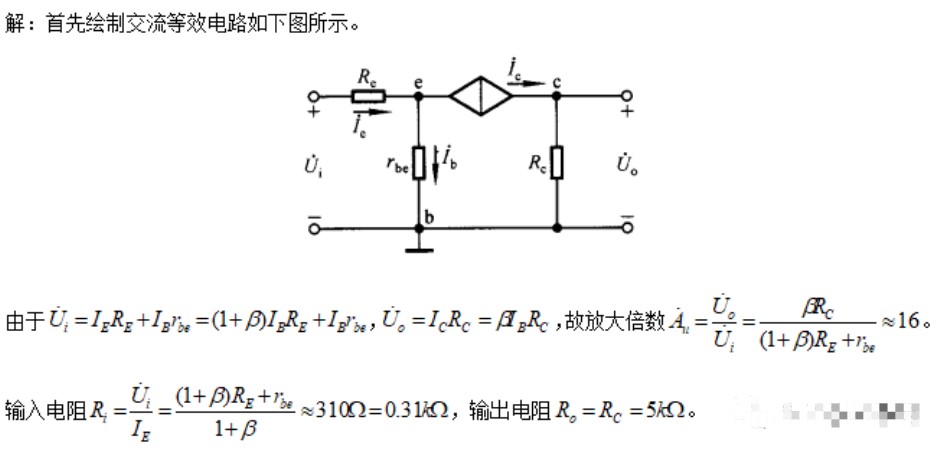

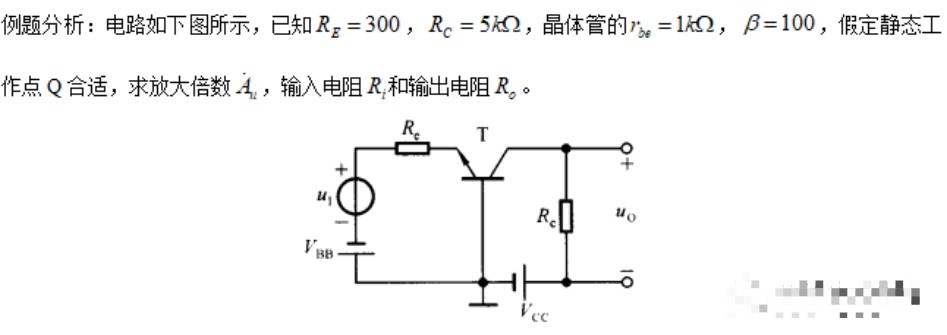

4、基本共基極放大電路

根據上述分析可知，共基極放大電路的輸入電阻較共射極放大電路小，輸出電阻與共射極放大電路相當，由于共基極放大電路最大的優點是頻帶寬，因而常用于無線電通信等方面。

5、總結

（1）共射極電路：既能放大電壓也能放大電流，輸入電阻居三種電路之中，輸出電阻較大，頻帶窄，常作為低頻電壓放大電路的單元電路；

（2）共集極電路：只能放大電流不能放大電壓，輸入電阻最大，輸出電阻最小，具有電壓跟隨的特點，常用于電壓放大電路的輸入級和輸出級，在功率放大電路中常采用這種形式輸出；

（3）共基極電路：只能放大電壓不能放大電流，具有電流跟隨的特點，輸入電阻小，輸出電阻與電壓放大倍數與共射極電路相當，是三種接法中高頻特性最好的電路，常作為寬頻帶放大電路。

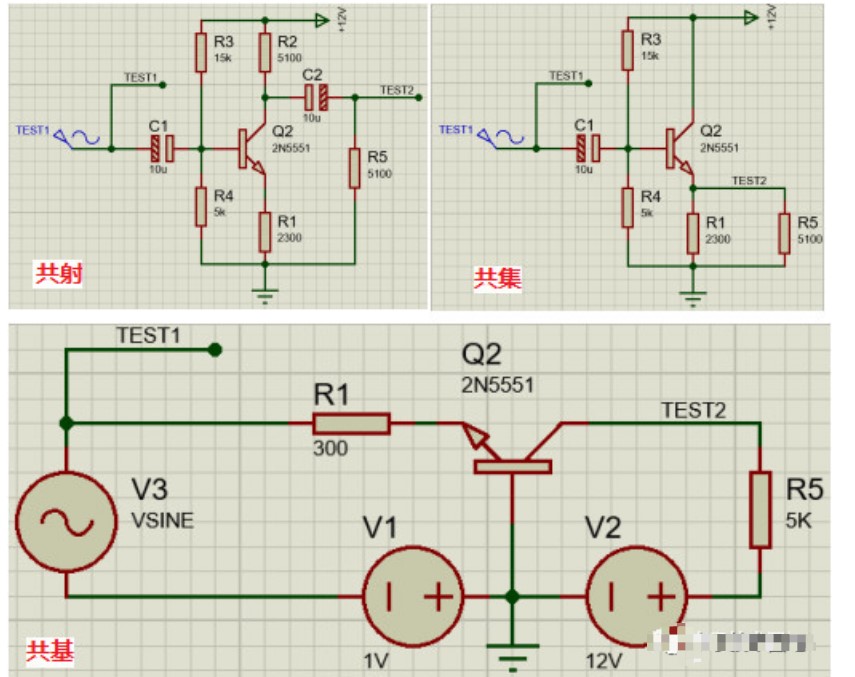

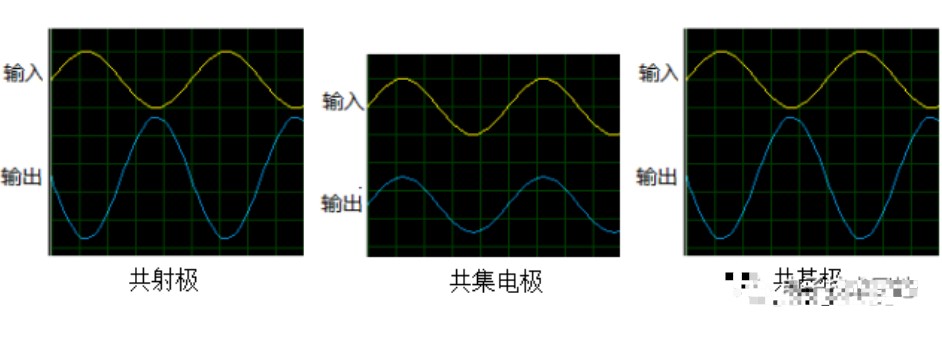

6、三種接法的電路仿真效果
