三極管電路符號與基本工作原理圖解

1.兩種極性三極管電路符號

三極管種類繁多，按極性劃分有兩種：NPN型三極管(常用三極管)和PNP型三極管。

圖1-57 NPN 型三極管電路符號

(1)NPN型三極管電路符號。圖1-57所示是NPN型三極管的電路符號。電路符號中表示了三極管的3個電極。

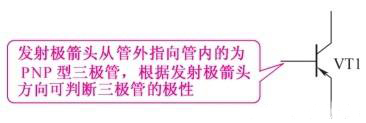

(2)PNP 型三極管電路符號。圖 1-58所示是PNP型三極管的電路符號。它與NPN型三極管電路符號的不同之處是發射極箭頭方向不同，PNP型三極管電路符號中的發射極箭頭指向管內，而NPN型三極管電路符號中的發射極箭頭指向管外，以此可以方便地區別電路中這兩種極性的三極管。

圖1-58 PNP型三極管電路符號

2.三極管電路符號中的3個電極

圖1-59所示是根據三極管電路符號記憶3個電極的方法。

圖1-59 根據三極管電路符號記憶3個電極方法

3.三極管電路符號中識圖信息

電子元器件的電路符號中包含了一些識圖信息，三極管電路符號中的識圖信息比較豐富，掌握這些識圖信息能夠輕松地分析三極管電路工作原理。

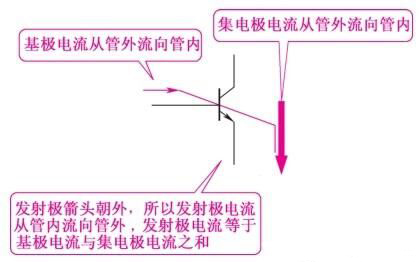

(1)NPN型三極管電路符號識圖信息。圖1-60所示是NPN型三極管電路符號識圖信息示意圖。電路符號中發射極箭頭的方向指明了三極管3個電極的電流方向，在分析電路中三極管電流流向、三極管直流電壓時，這個箭頭指示方向非常有用。

圖1-60 NPN型三極管電路符號識圖信息示意圖

判斷各電極電流方向時，首先根據發射極箭頭方向確定發射極電流的方向，再根據基極電流加集電極電流等于發射極電流，判斷基極和集電極電流方向。

(2)PNP型三極管電路符號識圖信息。圖1-61所示是PNP型三極管電路符號識圖信息示意圖，根據電路符號中的發射極箭頭方向可以判斷出3個電極的電流方向。

圖1-61 PNP型三極管電路符號識圖信息示意圖

重要提示

判斷各電極電流方向時要記住，流入三極管內的電流應該等于流出三極管的電流，三極管內部是不能存放電荷的。

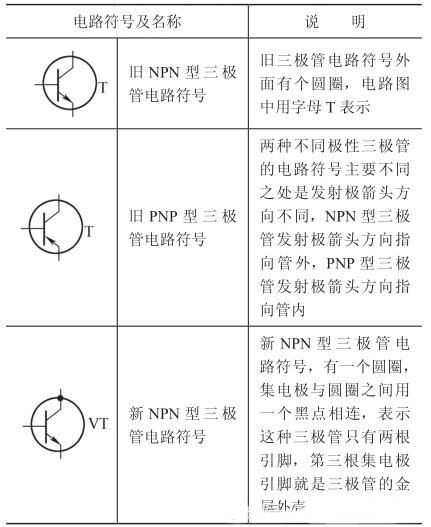

表1-5所示是其他幾種三極管電路符號說明。

表1-5 其他幾種三極管電路符號說明

4.三極管結構

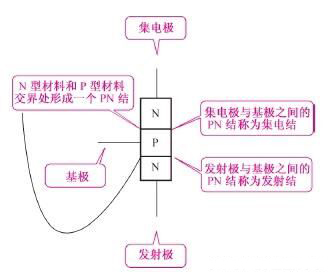

(1)NPN 型三極管結構。圖1-62 所示是NPN型三極管結構示意圖。三極管由3塊半導體構成，對于NPN型三極管而言，由兩塊N型和一塊P型半導體組成，P型半導體在中間，兩塊N型半導體在兩側，這兩塊半導體所引出電極的名稱如圖中所示。

圖1-62 NPN型三極管結構示意圖

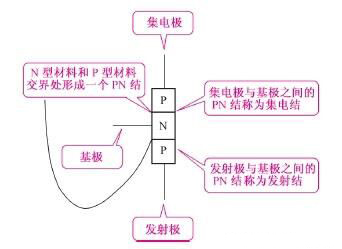

(2)PNP 型三極管結構。圖1-63 所示是PNP型三極管結構示意圖。它與NPN型三極管基本相似，只是用了兩塊P型半導體，一塊N型半導體，也是形成兩個PN結，但極性不同，如圖中所示。

圖1-63 PNP型三極管結構示意圖

5.三極管工作原理

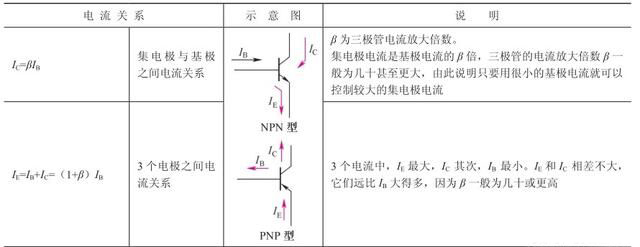

三極管共有3個電極，各電極的電流分別是：基極電流，用IB表示;集電極電流，用IC表示;發射極電流，用IE表示。表1-6所示是各電極電流之間的關系說明，是必須要掌握的知識。無論是NPN型還是PNP型三極管，3個電極電流之間關系相同。

三極管具有電流放大作用，它是一個電流控制器件。

重要提示

所謂電流控制器件是指它用很小的基極電流IB來控制比較大的集電極電流IC和發射極電流IE，沒有IB就沒有IC和IE。

IC=βIB，β為幾十甚至更高，只要有一個很小的輸入信號電流IB，就有一個很大的輸出信號電流IC出現。由此可見，三極管能夠對輸入電流進行放大。在各種放大器中，就是用三極管的這一特性來放大信號的。

在三極管電路中，三極管的輸出電流IC或IE是由直流電源提供的，基極電流IB則是一部分由所要放大的信號源電路提供，另一部分也是由直流電源提供。

如果三極管沒有電流IB，三極管就處于截止狀態，直流電源就不會為三極管提供IC和IE(IC和IE都是由直流電源提供的，除了IE中很小的IB是基極輸入電流)。

基極電流IB由兩部分組成：直流電源提供的靜態偏置電流和由信號源提供的信號電流。

表1-6 三極管各電極電流之間關系說明

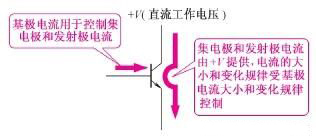

由上述分析可知，三極管能將直流電源的電流按照輸入電流IB的要求(變化規律)轉換成相應的電流IC和IE，從這個角度上講三極管是一個電流轉換器件。圖1-64所示是三極管電流控制作用示意圖。

圖1-64 三極管電流控制作用示意圖

重要結論

所謂三極管的電流放大作用，就是將直流電源的電流按輸入電流IB的變化規律轉換成IC、IE。由于基極電流IB很小，而集電極電流IC和發射極電流IE很大，所以三極管具有電流放大作用。
