在實際應用中，三極管電路會由于生產，或者物料自身原因出現各種各樣的問題，作為一個合格的硬件工程師，經常需要分析電路中出現的各種故障。當我們分析三極管電路的故障時，我們必須了解三極管的一些基本特性，比如對于硅管，VBE 的電壓范圍一般是0.6V-1.2V（1.2V是在最壞的情況下）。我們將萬用表的紅表筆探頭放在基極上，而黑表筆放在發射極上時，一旦電路通電，那么萬用表的讀數需要在0.6V-1.2V范圍才是正常的，如果萬用表讀數是0V，就可以判定晶體管基極-發射極短路了。另一方面，如果萬用表讀數與基極驅動電平相同，則可以判斷晶體管基極-發射極開路。

如果三極管電路工作在飽和區，當三極管電路集電極電壓正常通電并且基極有驅動電平，我們將萬用表的紅表筆探頭放在三極管集電極，而黑表筆放在發射極上VCE的電壓，如果電壓接近0V，那么三極管正常導通，如果三極管關斷時，電壓值應與VCC電壓相同。接下來舉幾個例子分析一下。

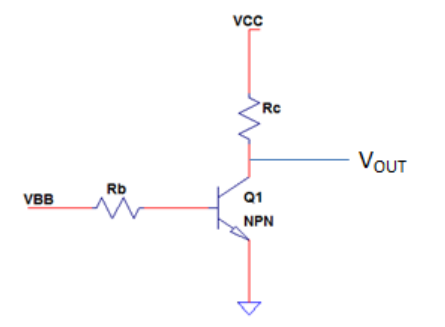

實例分析1：

1.故障模式：輸出電壓始終為低電平（0V）；

可能的原因：

Rb電阻虛焊開路；

Rb熔斷了；

2.故障模式：輸出一直高電平；

可能的原因：

Rb電阻虛焊開路；

Q1開路；

3.故障模式：輸出電壓斷斷續續高低變化不穩定；

可能的原因：

Rb 焊錫不良或 Rb器件有問題；

Q1 焊接不良或Q1器件有問題；

Rc焊錫不良或Rc器件有問題；

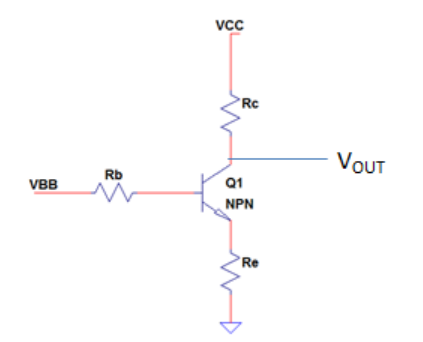

實例分析2：

故障模式：輸出始終為低電平（0V）；

可能的原因：

Re電阻短路；

Re電阻和Q1都短路；

故障模式：輸出始終為 VCC高電平；

可能的原因：

Q1開路；

Re開路；

Rc短路；

故障模式：輸出不為零，但不是VCC電壓：

可能的原因：

Rc開路；
