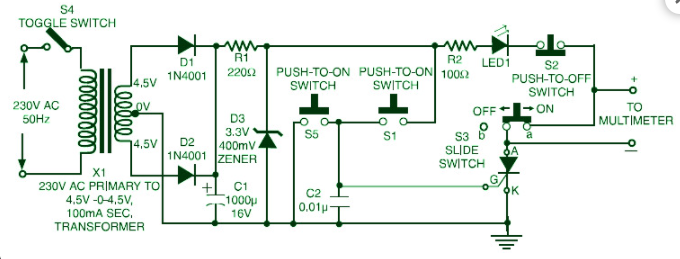

這是TRIAC、SCR和晶體管測試儀的電路圖。這是一個非常簡單的電路，可用于測試 SCR 和三端雙向可控硅開關。該電路甚至可用于檢查 PNP 和 NPN 晶體管。

該電路在 3V DC 上工作，使用齊納二極管與降壓變壓器和整流器布置相結合，如圖所示。或者，可以使用兩個筆形電池為電路供電。

要測試 SCR，請將其插入插座中，并將端子插入適當的插槽中。將開關 S3 滑動到“on”位置（朝向“a”）并短暫按下開關 S1。LED 會一直發光，直到按下開關 S2 或使用開關 S4 短時間中斷降壓變壓器的電源供應。這將表明被測 SCR 是可用的。

將開關 S3 置于“關閉”位置（朝向“b”），您可以連接毫安表或萬用表來監測流過 SCR 的電流。如果 SCR “不好”，LED 將永遠不會發光。如果 SCR 出現故障（泄漏），LED 會自行發光。換言之，如果 LED 僅在按下開關 S1 時點亮，而在按下開關 S2 時熄滅，則 SCR 良好。

為了測試雙向可控硅，首先將其 MT1 端子連接到 A 點（正極），MT2 連接到 K 點（負極），并將其柵極連接到 G 點。現在，在按下開關 S1 時，LED 會發光。短按開關 S2，LED 將熄滅。接下來，按下開關 S5，LED 將不發光。

現在將 MT1 和 MT2 反向連接，即將 MT1 連接到負極，將 MT2 連接到正極。對于一個工作良好的雙向可控硅，S2 不會在雙向可控硅中啟動導通，并且 LED 將保持關閉。另一方面，S5 的瞬時按下將啟動三端雙向可控硅開關的導通，LED1 將發光。

TRIAC 泄漏的指示與 SCR 的指示相似。如果在上述兩個測試過程中，LED 都亮起，那么只有三端雙向可控硅開關是好的。

在連接電路中的任何可控硅/可控硅之前，請檢查其陽極/MT1 與外殼的連接。（注：雙向可控硅實際上是兩個 SCR 背靠背連接。第一個接受正脈沖導通，第二個接受負脈沖導通。）

晶體管測試儀使用

您還可以通過在開關 S1 和 S5 的連接點與 G 點之間引入一個電阻器（約 1 千歐）來檢查該電路的晶體管。NPN 的集電極或 PNP 晶體管的發射極要連接到正極（A 點） ，而 NPN 的發射極和 PNP 晶體管的集電極連接到負極（K 點）。兩種情況下的底座都應連接到 G 點。

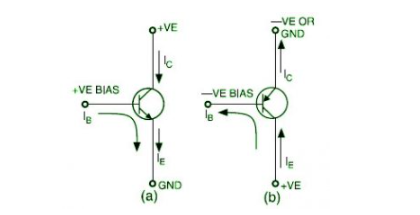

上圖顯示了 PNP 和 NPN 晶體管的常規電流方向和正向偏置條件。如果被測三極管是NPN型，按下S1，LED燈亮，松開或抬起手指，燈滅，說明三極管是好的。對于 PNP 晶體管，按下開關 S5 時 LED 亮，松開時 LED 熄滅。這表明被測晶體管是好的。漏電或短路的 SCR 或晶體管將由 LED 本身的永久發光來指示，即無需按下開關 S1 或 S5。
