壹芯微作為國內專業生產二三極管的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分析一些知識或者客戶的一些問題,來出來分享,三極管的管腳怎么區分定義是什么,請看下方

方法一

1.將三極管平滑光整的正方形一面正對自己，三個管腳往下，用手拿著。

2.從左往右三個管腳分別是E,B,C。

3.E代表發射極，B代表基極，C代表集電極。

三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件·其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

方法二

表調到1K擋，黑表筆接任意一腳，不動，紅表筆測另外兩腳，當測得另外兩腳阻值在10K左右時，這時，黑表筆接的是b 級，再用10K擋測另外兩腳，正反測一下，當測到阻值在1000K左右時，紅的為e,最后一個就是c,這是NPN型的，PNP型的反過來測就可以了。

方法三

如果是小功率的三極管，有一個極簡單的方法，你把三只叫腳插進萬用表測量三極管的孔里，檔位在放大倍數那檔，當指針在幾十到三百倍左右時，你看萬用表測量孔對應的EBC腳，大功率管子時，EC腳的電阻無窮大EB間的電阻大于EB間的電阻，當紅表筆不動，黑表筆測量其它兩只腳較小電阻值時，該管為PNP型，紅筆對應為B極，電阻小是的黑筆對應的是E極，當黑表筆不動，紅表筆測量其它兩只腳較小時，該管為NPN型，此時，黑筆對應B極，電阻小是紅筆對應E極。測量方法大小功率管一樣，小功率管是用1K歐檔，大功率管是用1歐檔

方法四

1.找出基極，并判定管型（NPN或PNP）

對于PNP型三極管，C、E極分別為其內部兩個PN結的正極，B極為它們共同的負極，而對于NPN型三極管而言，則正好相反：C、E極分別為兩個PN結的負極，而B極則為它們共用的正極，根據PN結正向電阻小反向電阻大的特性就可以很方便的判斷基極和管子的類型。具體方法如下：

將萬用表撥在R×100或R×1K檔上。紅筆接觸某一管腳，用黑表筆分別接另外兩個管腳，這樣就可得到三組（每組兩次）的讀數，當其中一組二次測量都是幾百歐的低阻值時，若公共管腳是紅表筆，所接觸的是基極，且三極管的管型為PNP型；若公共管腳是黑表筆，所接觸的是也是基極，且三極管的管型為NPN型。

2.判別發射極和集電極

由于三極管在制作時，兩個P區或兩個N區的摻雜濃度不同，如果發射極、集電極使用正確，三極管具有很強的放大能力，反之，如果發射極、集電極互換使用，則放大能力非常弱，由此即可把管子的發射極、集電極區別開來。

在判別出管型和基極b后，可用下列方法來判別集電極和發射極。

將萬用表撥在R×1K檔上。用手將基極與另一管腳捏在一起（注意不要讓電極直接相碰），為使測量現象明顯，可將手指濕潤一下，將紅表筆接在與基極捏在一起的管腳上，黑表筆接另一管腳，注意觀察萬用表指針向右擺動的幅度。然后將兩個管腳對調，重復上述測量步驟。比較兩次測量中表針向右擺動的幅度，找出擺動幅度大的一次。對PNP型三極管，則將黑表筆接在與基極捏在一起的管腳上，重復上述實驗，找出表針擺動幅度大的一次，對于NPN型，黑表筆接的是集電極，紅表筆接的是發射極。對于PNP型，紅表筆接的是集電極，黑表筆接的是發射極。

這種判別電極方法的原理是，利用萬用表內部的電池，給三極管的集電極、發射極加上電壓，使其具有放大能力。有手捏其基極、集電極時，就等于通過手的電阻給三極管加一正向偏流，使其導通，此時表針向右擺動幅度就反映出其放大能力的大小，因此可正確判別出發射極、集電極來。

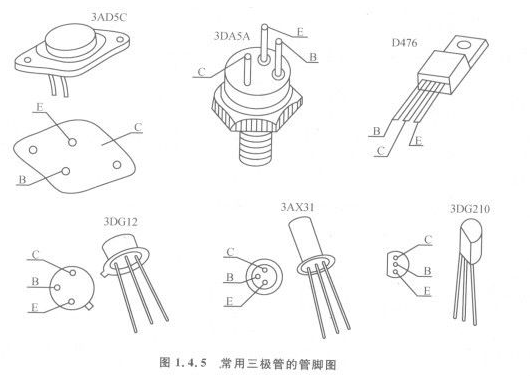

常用三極管的管腳定義

三極管E表示發射極，B表示基極，C表示集電極
