色環穩壓二極管穩壓值計算分析

由于小功率穩壓二極管體積小，在管子上標注型號較困難，所以一些國外產品采用色環來表示它的標稱穩定電壓值。

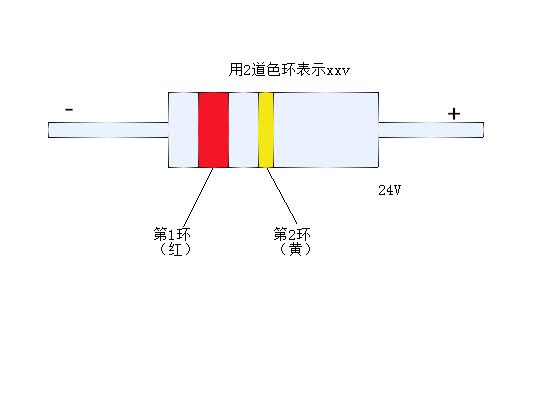

如同色環電阻一樣，環的顏色有。棕、紅、橙、黃、綠、藍、紫、灰、白、黑，它們分別用來表示數值1、2、3、4、5、6、7、8、9、0。 有的穩壓二極管上僅有2道色環，而有的卻有3道。最靠近負極的為第1環，后面依次為第2環和第3環。 僅有2道色環的。標稱穩定電壓為兩位數，即“×× V”(幾十幾伏)。

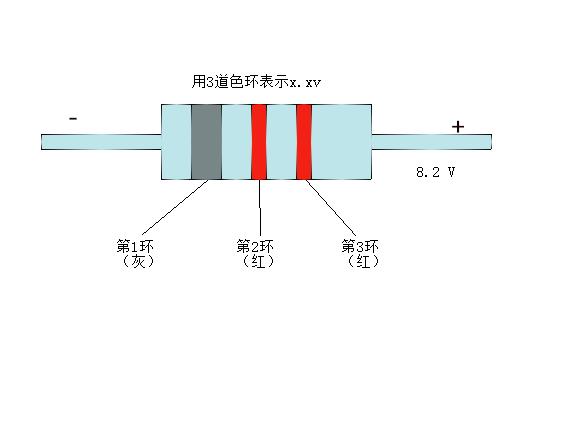

第1環表示電壓十位上的數值，第2環表示個位上的數值。如：第1、2環顏色依次為紅、黃，則為24V。 有3道色環，且第2、3兩道色環顏色相同的。標稱穩定電壓為一位整數且帶有一位小數，即“×.× V”(幾點幾伏)。第1環表示電壓個位上的數值。

第2、3兩道色環（顏色相同）共同表示十分位（小數點后第一位）的數值。如：第1、2、3環顏色依次為灰、紅、紅，則為8.2V。 有3道色環，且第2、3兩道色環顏色不同的（圖3）。標稱穩定電壓為兩位整數并帶有一位小數，即“××.× V”(幾十幾點幾伏)。第1環表示電壓十位上的數值。第2環表示個位上的數值。第3環表示十分位（小數點后第一位）的數值。
