色環電阻識別的技巧

電阻器顏色編碼使用彩色波段輕松識別色環電阻器的電阻值及其百分比容差

存在許多不同類型的電阻器，其可用于電氣和電子電路中以控制電流或以許多不同方式產生電壓降。但為了做到這一點，實際電阻需要具有某種形式的“電阻”或“電阻”值。電阻器有多種不同的電阻值可供選擇，從歐姆（Ω）到數百萬歐姆的分數。

顯然，擁有每個可能值的電阻是不切實際的，例如1Ω，2Ω，3Ω，4Ω等，因為需要存在數十萬甚至數千萬個不同的電阻來覆蓋所有電阻。可能的價值觀相反，電阻器被制造成所謂的“優選值”，其電阻值以彩色墨水印刷在它們的主體上。

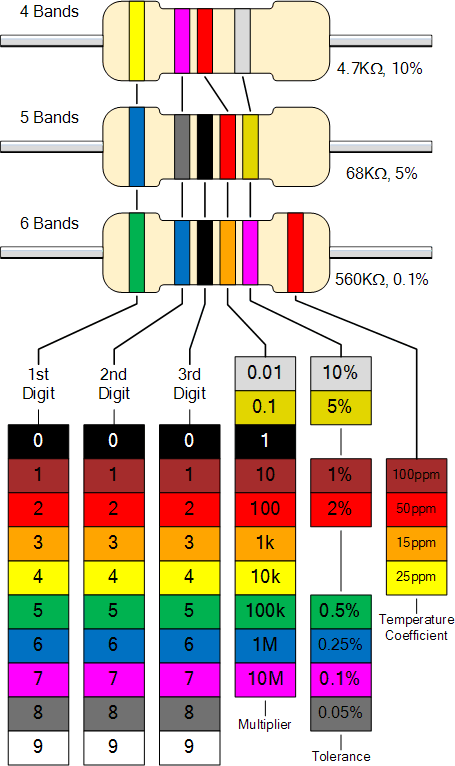

4波段色環電阻器圖

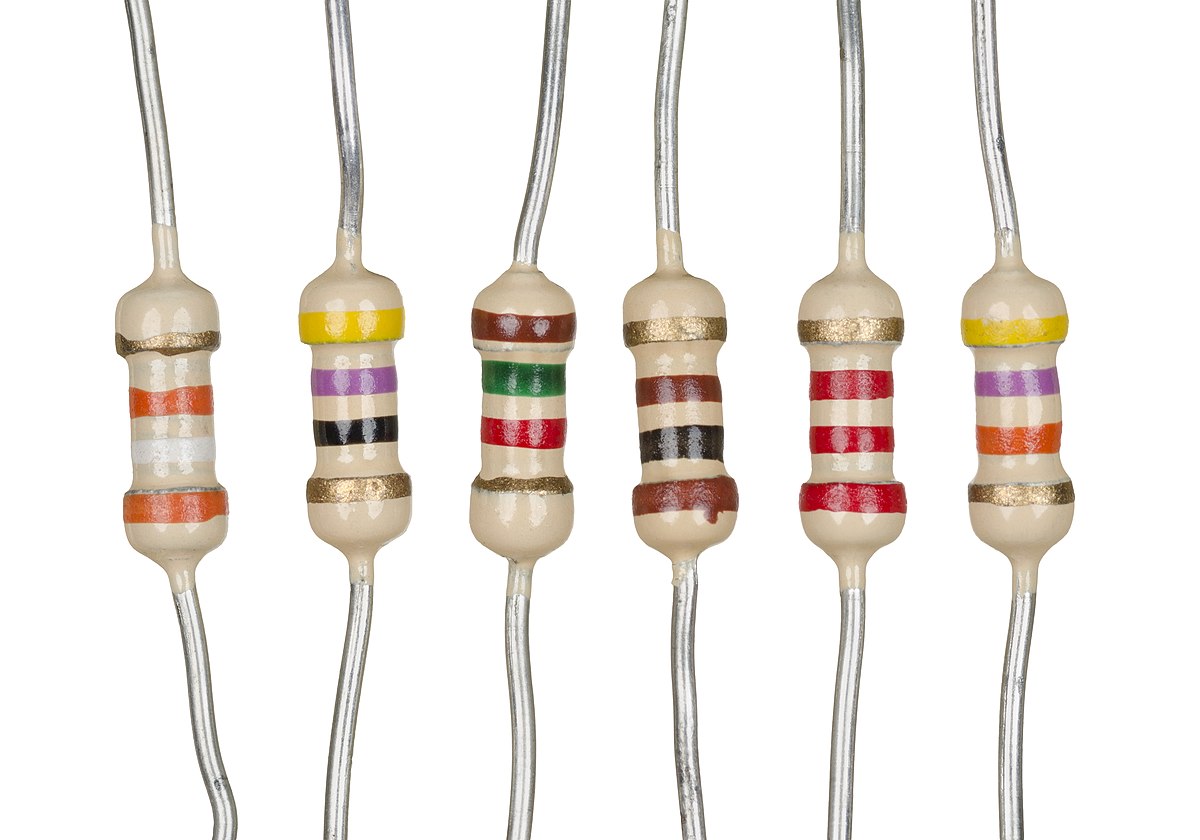

色環電阻的識別方法概述

當電阻器主體足夠大以讀取印刷品時，電阻值，容差和瓦特額定值通常作為數字或字母印刷到電阻器的主體上，例如大功率電阻器。但是當電阻很小，例如1/4瓦碳或薄膜類型時，這些規格必須以其他方式顯示，因為印刷太小而無法讀取。

因此，為了克服這個問題，小型電阻器使用彩色涂層帶來表示它們的電阻值和它們的容差，電阻器的物理尺寸表示其額定功率。這些彩色涂漆帶產生一種識別系統，通常稱為電阻器顏色代碼。

多年前開發了一種國際公認的電阻色碼方案，作為識別色環電阻歐姆值的簡單快速方法，無論其大小或條件如何。它由一組單獨的彩色環或頻帶組成，按頻譜順序表示電阻值的每個數字。

色環電阻器顏色代碼標記始終從左到右一次讀取一個帶，寬度公差帶朝向右側，表示其公差。通過將第一個帶的顏色與下面的顏色圖表的數字列中的相關數字相匹配，識別出第一個數字，并且這代表電阻值的第一個數字。

同樣，通過將第二個波段的顏色與其顏色圖表的數字列中的相關數字相匹配，我們得到電阻值的第二個數字，依此類推。然后從左到右讀取電阻器顏色代碼，如下圖所示：

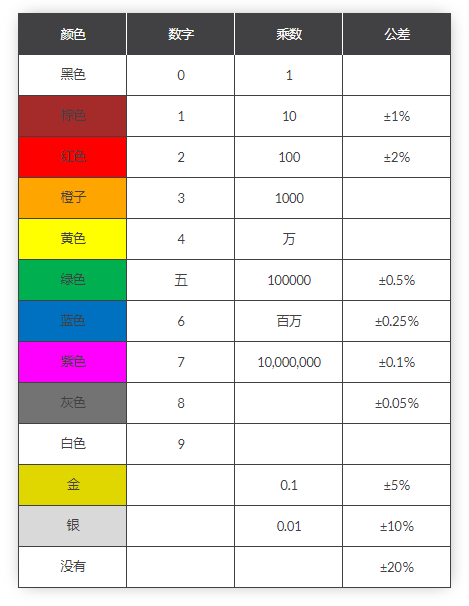

標準電阻器顏色代碼表

電阻器顏色代碼表

電阻顏色代碼表

色環電阻的識別方法——計算電阻值

該電阻器顏色代碼系統是一切都很好，但我們需要了解如何才能得到電阻的正確值應用它。“左手”或最重要的彩色波段是最接近連接引線的波段，顏色編碼波段從左到右讀取如下：

數字，數字，乘數=顏色，顏色X 10 顏色 在歐姆（Ω）

例如，色環電阻器具有以下彩色標記；

黃色 紫 紅色 = 4 7 2 = 4 7 X 10 2 =4700Ω或4K7歐姆。

第四和第五頻帶用于確定電阻器的百分比容差。電阻器容差是電阻器與指定電阻值變化的量度，是制造過程的結果，表示為其“標稱”值或優選值的百分比。

薄膜電阻器的典型電阻器容差范圍為1％至10％，而碳電阻器的容差高達20％。公差低于2％的電阻稱為精密電阻，公差電阻或更低的公差電阻更貴。

大多數五個帶電阻是精密電阻，容差為1％或2％，而大多數四個帶電阻的容差分別為5％，10％和20％。用于表示色環電阻器容差額定值的顏色代碼如下：

棕色 = 1％，紅色 = 2％，黃金 = 5％，銀色 = 10％

如果電阻沒有第四個公差帶，則默認公差為20％。

通過使用在短語中具有單獨單詞的助記符或短語來代表代碼中的每個十+兩種顏色，有時更容易記住電阻器顏色代碼。然而，這些說法通常非常粗糙，但對于記住電阻器顏色從來沒那么有效。

還有一個額外的方法，就是下載并使用我們方便的DIY電阻顏色代碼計算器作為一個免費和方便的參考指南，以幫助計算出這些電阻顏色代碼。

色環電阻的識別——英國標準（BS 1852）規范

通常在較大功率電阻器上，不需要電阻器顏色代碼系統，因為電阻值，容差，甚至功率（瓦特）額定值都印刷在電阻器的實際主體上，而不是使用電阻器顏色代碼系統。因為很容易“誤讀”小數點或逗號的位置，尤其是當組件變色或變臟時。開發了一種用于寫入和打印單個電阻的電阻值的更容易的系統。

該系統符合英國標準BS 1852標準及其替代BS EN 60062編碼方法，小數點位置被后綴字母“K”替換為千或千歐，字母“M”代表數百萬或兆歐它表示乘數值，其中字母“R”用于乘數等于或小于1的情況下，這些字母后面的任何數字表示它等于小數點。

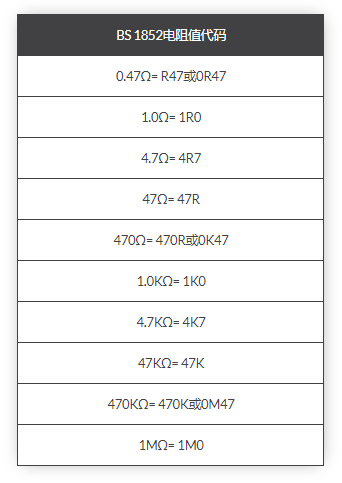

BS 1852用于電阻器的字母編碼

BS 1852電阻值代碼圖

有時取決于制造商，在寫入的電阻值之后還有一個附加字母表示電阻器容差值，例如4k7 J，這些后綴字母給出如下：

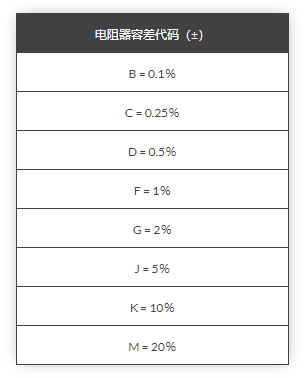

色環電阻器的容差代碼

電阻器容差代碼圖

此外，在讀取這些書面代碼時，請注意不要將千歐的電阻字母k與10％容差的公差字母K或兆歐姆的電阻字母M混淆，公差字母M表示20％容差。

電阻容差，E系列和首選值

希望到現在為止我們知道電阻器具有各種尺寸和電阻值，但是要有一個電阻器可用于每個可能的電阻值，如果不是數百萬個單獨的電阻器，則需要存在數十萬個電阻器。相反，電阻器通常被稱為優選值。

而不是從1Ω及以上的電阻的順序值，某些電阻值存在于某些容限內。電阻器的容差是其實際值與所需值之間的最大差值，通常表示為正負百分比值。例如，1kΩ±20％容差電阻可能具有以下最大和最小電阻值：

最大電阻值

1kΩ或1000Ω+ 20％=1,200Ω

最小電阻值

1kΩ或1000Ω - 20％=800Ω

然后使用上面的示例，1kΩ±20％容差電阻的最大值可能為1200Ω，最小值為800Ω，導致差值為400Ω！對于相同值的電阻器。

在大多數電氣或電子電路中，同一電阻器的大20％容差通常不是問題，但是當為濾波器，振蕩器或放大器等高精度電路指定緊公差電阻時，則需要使用正確的容差電阻因為20％容差電阻通常不能用于替代2％或甚至1％的容差類型。

五和六頻帶電阻器顏色代碼更常見于高精度1％和2％薄膜類型，而普通花園種類5％和10％通用類型傾向于使用四頻帶電阻器顏色代碼。電阻器具有一系列公差，但最常見的兩種是E12和E24系列。

在E12系列有每十年12的電阻值，（表示的10的倍數十年，即10，100，1000等），而E24系列有每十年和24個值E96系列每十年96個值。現在可提供高精度的E192系列，其公差低至±0.1％，每十年可提供192個獨立的電阻值。

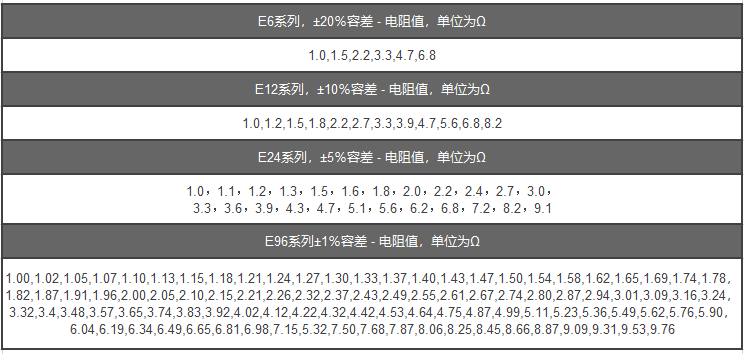

電阻容差和E系列表

然后，通過使用適當的E系列值來確定電阻所需的百分比容差，為其添加倍增系數，可以找到該系列中的任何歐姆電阻值。例如，采用E-12串聯電阻，10％容差，優選值為3.3，則該范圍的電阻值為：

值x乘數=阻力

3.3 x 1 =3.3Ω

3.3 x 10 =33Ω

3.3 x 100 =330Ω

3.3 x 1,000 =3.3kΩ

3.3 x 10,000 =33kΩ

3.3 x 100,000 =330kΩ

3.3 x 1,000,000 =3.3MΩ

這些首選值背后的數學基礎來自所使用的實際序列的平方根值。例如，對于E6 20％系列有六個單獨的電阻器或步驟（1.0至6.8），并給定為十（第六根6√ 10），因此對于E12 10％系列有十二個單獨的電阻或步驟（1.0至8.2），因此被給出為十（第十二根12√ 10）等為剩余的E系列值。

上面所示的優選值公差系列的制造符合英國標準BS 2488，并且選擇的電阻值范圍使得在最大或最小容差下，任何一個電阻器與其相鄰值重疊。例如，采用E24系列電阻，容差為5％。它的相鄰電阻值分別為47和51Ω。

47Ω+ 5％=49.35Ω，51Ω - 5％=48.45Ω，重疊僅為0.9Ω。

表面貼裝電阻器

smd貼片電阻圖

表面貼裝電阻器或SMD電阻器是非常小的矩形金屬氧化物薄膜電阻器，設計用于直接焊接到電路板的表面上，因此它們的名稱。表面安裝電阻器通常具有陶瓷基體，在該陶瓷基體上沉積有厚的金屬氧化物電阻層。

通過增加所用的沉積薄膜的所需厚度，長度或類型來控制電阻器的電阻值，并且可以產生低至0.1％的高精度低容差電阻器。它們還在主體的任一端具有金屬端子或帽，這允許它們直接焊接到印刷電路板上。

表面貼裝電阻器采用3位或4位數字代碼印刷，類似于更常見的軸向電阻器上使用的數字代碼，表示其電阻值。標準SMD電阻標有三位代碼，其中前兩位代表電阻值的前兩位數，第三位是乘數，x1，x10，x100等。例如：

“103”= 10×1,000歐姆= 10千歐

“392”= 39×100歐姆= 3.9千歐

“563”= 56×1,000歐姆= 56千歐

“105”= 10×100,000歐姆= 1兆歐

值小于100Ω的表面貼裝電阻通常寫為：“390”，“470”，“560”，最后的零表示10 x o乘數，相當于1.例如：

“390”= 39×1Ω=39Ω或39RΩ

“470”= 47×1Ω=47Ω或47RΩ

低于10的電阻值具有字母“ R ”以表示小數點的位置，如先前在BS1852形式中所見，因此4R7 =4.7Ω。

具有“000”或“0000”標記的表面貼裝電阻是零歐姆（0Ω）電阻或換言之短路，因為這些元件的電阻為零。

然后我們看到色環電阻器顏色代碼系統用于識別電阻器的電阻值。不要忘記下載并使用我們方便的DIY電阻顏色代碼輪作為免費和方便的參考指南，以幫助計算出這些色環電阻顏色代碼。
