聲光控燈電路原理知識普及

聲光控燈是樓道中使用非常廣泛的，它可以識別聲音后自動控制照明，延時一段時間后會自動關閉，并且有光線控制，白天光照較強時不會開燈，可以有效節省電能。聲光控燈的電路有很多種，有的使用分立元件，有的使用芯片控制，但是基本的工作原理都是相似的，下面以CD4011作為主控構成的聲光控燈電路為例，了解工作原理。

既然叫做聲光控延時燈，那么這個電路就要實現聲音光線的檢測，以及延時開關的控制。

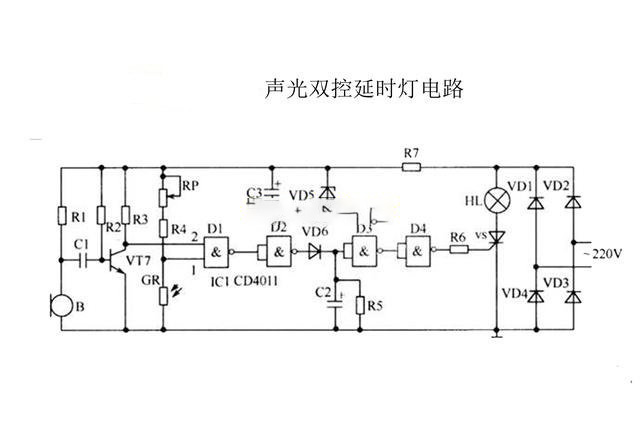

電路最左側有駐極體話筒B、電阻R1-R3以及三極管VT7構成的是聲音識別及放大電路，電阻R1給駐極體話筒提供偏置電壓，話筒輸出的信號經電容C1耦合后輸入到三極管VT7的基極，有三極管放大之后的信號由集電極輸出；

輸出的信號輸入到第一個邏輯門的輸入端，第一級的邏輯電路是光控識別電路，邏輯門使用的是CD4011，是一個與非門，它的邏輯關系是“全1出0，有0出1”，當白天光線較強時，光敏電阻GR的阻值較低，D1另一個輸入端會變為低電平，D1的輸出端會保持高電平而不受聲音信號的控制。后面的三個邏輯門D2-D4的兩個輸入端相連，邏輯關系變成的非門，在這里的作用主要為反相及放大。

D1輸出的高電平經過D2后變為低電平，D4的輸出為低電平，可控硅無法得到觸發電壓而截至，燈不發光。當黑天光線較暗時，光敏電阻的阻值變大，D1的其中一個輸入引腳變為高電平，另一個引腳受聲音信號的控制。當識別到聲音后，另一個輸入引腳會產生高電平的脈沖，D1輸出0電平，經過D2反相后為高電平，經過二極管D6后輸入到D3的輸入端，經過D3及D4后輸出高電平，可控硅得到觸發電壓導通，燈發光。

由于電容C2的存在，D3輸入端變為高電平的同時會給電容充電，這樣即使聲音信號消失，高電平也會維持一段時間，隨著電容向電阻R5放電，D3的輸入端變為低電平，這樣就起到了延時熄滅的作用。電阻R7、穩壓二極管VD5以及電容C3為電路的供電電路，調節電阻PR的阻值可以改變光控的靈敏度，改變電容C2的容量或者電阻R5的阻值可以改變延時時間。

雖然聲光控延時燈應用比較廣泛，但是它也有一些缺點，比如靈敏度低，有時需要很大的聲音才能識別，容易受到噪音干擾造成整樓的燈一起亮。現在的樓道燈控制很多都換成了熱釋電控制，這種控制不需要聲音，而是檢測人體輻射的紅外線，無論是從靈敏度還是抗干擾能力都是比聲光控要好一些的。
