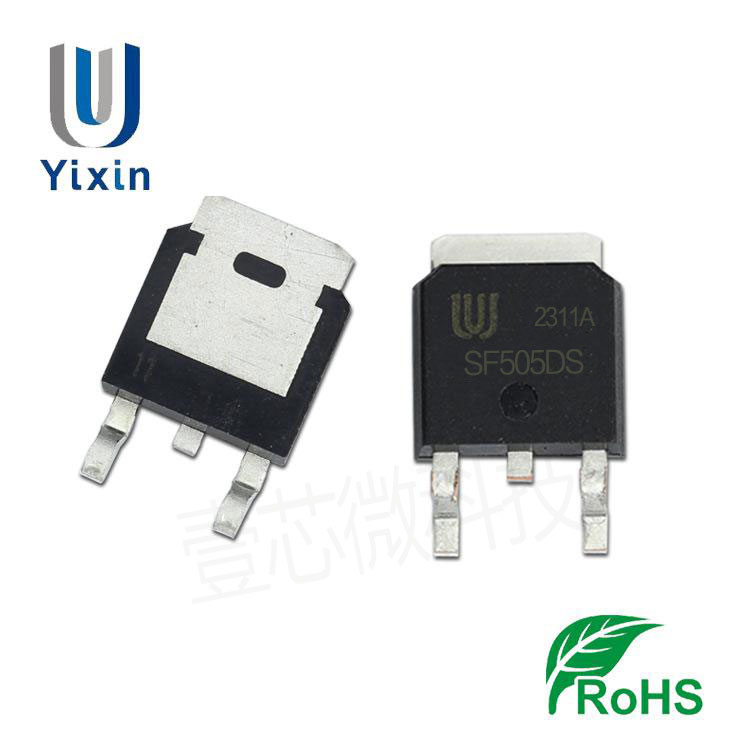

壹芯微科技專業生產貼片SF505DS，提供SF505DS超快恢復二極管規格書參數。SF505DS超快恢復二極管的作用

SF505DS超快恢復二極管（簡稱fred）是一種具有開關特性好、反向恢復時間超短的半導體二極管，常用來給高頻逆變裝置的開關器件作續流、吸收、箝位、隔離、輸出和輸入整流器，使開關器件的功能得到充分發揮。超快恢復二極管是用電設備高頻化（20khz以上）和高頻設備固態化發展不可或缺的重要器件。

反向恢復時間：35 ns       反向重復峰值電壓（VRRM）：500 V

連續正向電流（IF）：5 A           非重復峰值正向電流（IFSM）：150 A

正向電壓降（VF）：1.7 V        反向漏電流（IR）：1 μA

【連續正向電流（IF）＝5 A】   【環境溫度（Ta）＝25 ℃】

結電容（Cj）：45 pF                 反向方均根電壓（VR(RMS)）：350 V

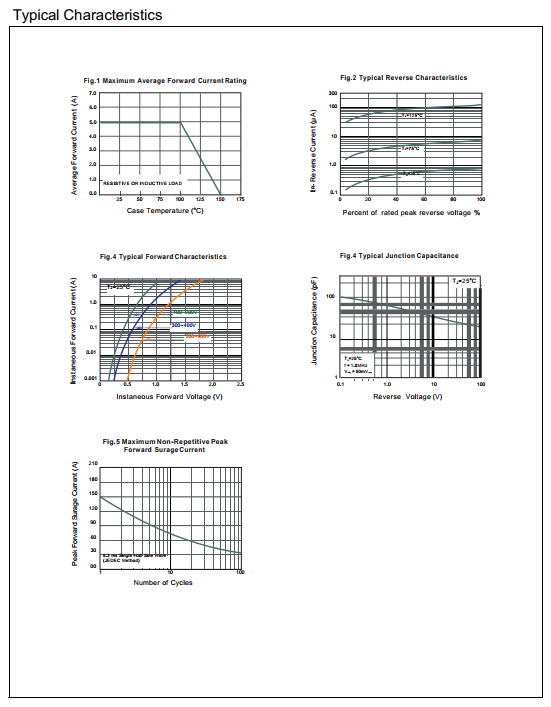

SF505DS貼片超快恢復二極管規格書,點擊下載查看：SF501-SF506  TO-252.pdf

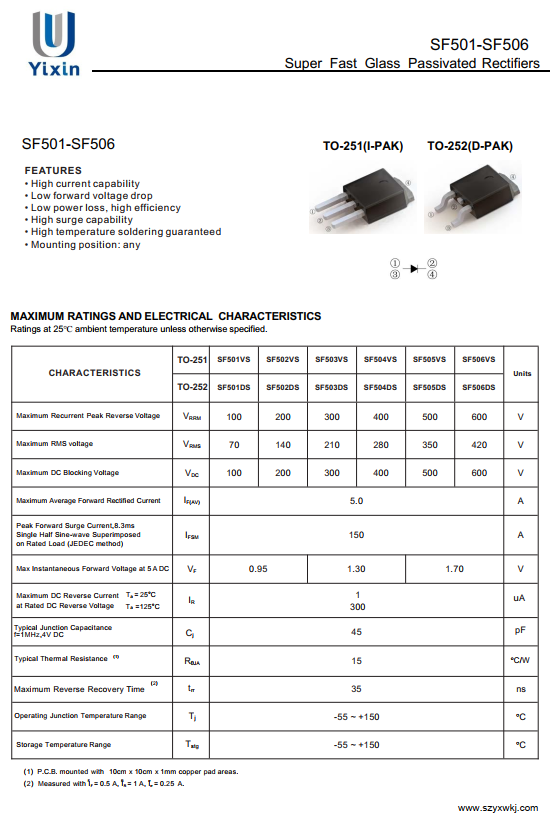

SF505DS貼片超快恢復二極管的引腳規格參數如下：

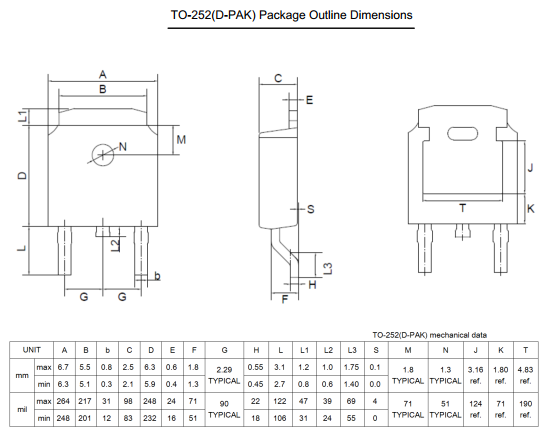

SF505DS貼片超快恢復二極管的TO-252封裝尺寸如下：

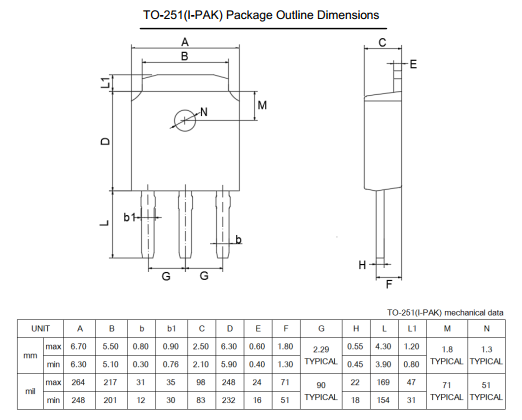

SF505DS貼片超快恢復二極管的TO-251封裝尺寸如下：
