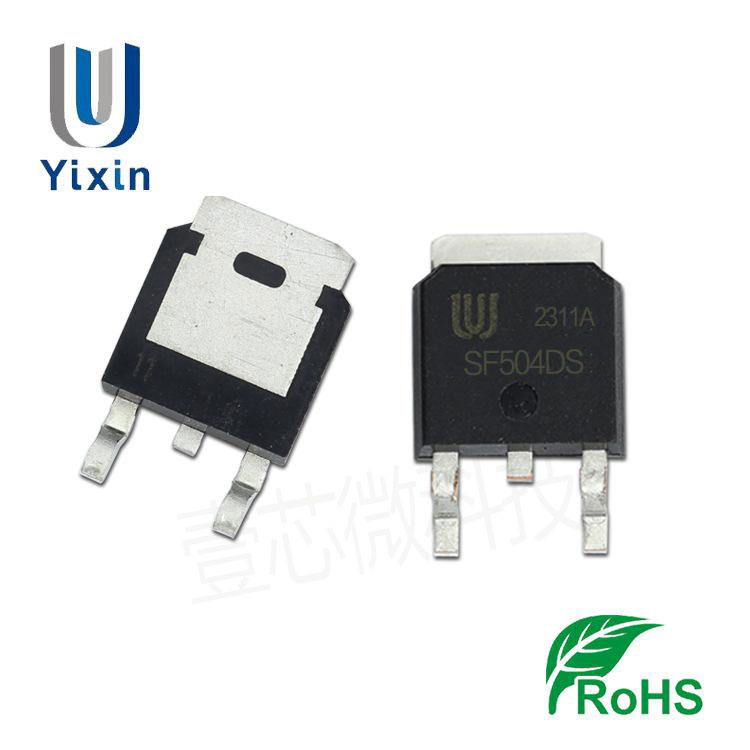

SF504DS貼片二極管引腳圖與規格書，SF504DS中文PDF|壹芯微二極管

壹芯微科技專業生產貼片SF504DS，提供SF504DS超快恢復二極管規格書參數。SF504DS超快恢復二極管的作用

SF504DS超快恢復二極管（簡稱fred）是一種具有開關特性好、反向恢復時間超短的半導體二極管，常用來給高頻逆變裝置的開關器件作續流、吸收、箝位、隔離、輸出和輸入整流器，使開關器件的功能得到充分發揮。超快恢復二極管是用電設備高頻化（20khz以上）和高頻設備固態化發展不可或缺的重要器件。

反向恢復時間：35 ns       反向重復峰值電壓（VRRM）：400 V

連續正向電流（IF）：5 A           非重復峰值正向電流（IFSM）：150 A

正向電壓降（VF）：1.3 V        反向漏電流（IR）：1 μA

【連續正向電流（IF）＝5 A】   【環境溫度（Ta）＝25 ℃】

結電容（Cj）：45 pF                 反向方均根電壓（VR(RMS)）：280 V

SF504DS貼片超快恢復二極管規格書,點擊下載查看：SF501-SF506  TO-252.pdf

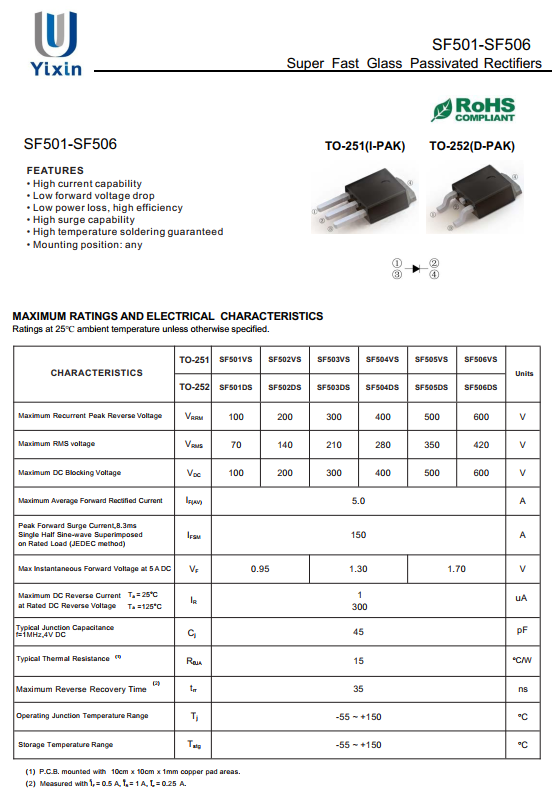

SF504DS貼片超快恢復二極管的引腳規格參數如下：

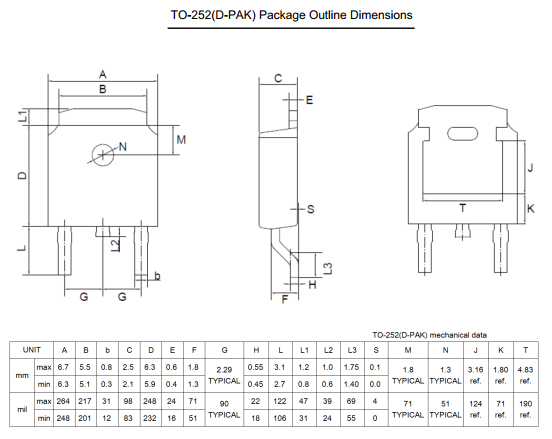

SF504DS貼片超快恢復二極管的TO-252封裝尺寸如下：

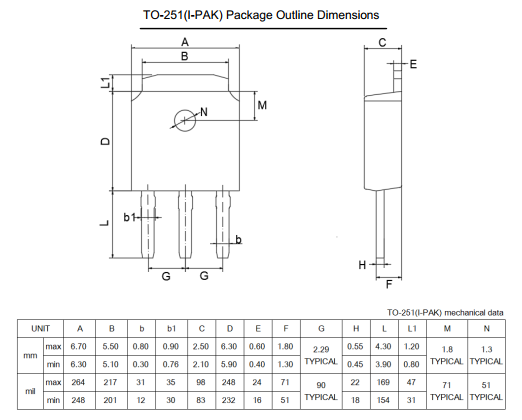

SF504DS貼片超快恢復二極管的TO-251封裝尺寸如下：

壹芯微科技專注于“二,三極管、MOS(場效應管)、橋堆”研發、生產與銷售，21年行業經驗，擁有先進全自動化雙軌封裝生產線、高速檢測設備等，研發技術、芯片源自臺灣，專業生產流程管理及工程團隊，保障所生產每一批物料質量穩定和更長久的使用壽命，實現高度自動化生產，大幅降低人工成本，促進更好的性?xún)r(jià)比優勢！選擇壹芯微，還可為客戶提供參數選型替代，送樣測試，技術支持，售后服務等，如需了解更多詳情或最新報價，歡迎咨詢官網在線客服！
