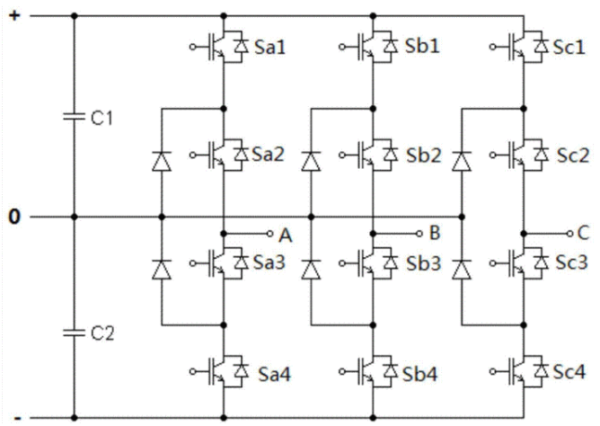

三電平逆變器：拓?fù)錇樵趦蓚€(gè)電力電子開關器件串聯的基礎上，中性點加一對箝位二極管的三電平逆變器，又稱為中性點箝位型（Neutral Point Clamped，簡稱NPC）三電平逆變器，所示即為三相三電平NPC逆變器拓?fù)浣Y(jié)構，由兩個直流分壓電容C1=C2、三相逆變電路組成。負載為三相感應電機。接下來給大家介紹一下三電平電路是哪三電平以及三電平電路的特點是什么。

1.三電平電路是哪三電平

三電平顧名思義就是三種電平：高電平V/2、零電平0V、低電平-V/2。

三電平的實質就是開關閥值的問題，就是提供了三種開關狀態轉換。

三電平的控制技術主要使用在變頻器中，三電平型變頻器采用鉗位電路，解決了兩只功率器件的串聯的問題，并使相電壓輸出具有三個電平。

三電平逆變器的主回路結構環節少，雖然為電壓源型結構，但易于實現能量回饋。

三電平變頻器在國內市場遇到的最大難題是電壓?jiǎn)栴}，其最大輸出電壓達不到6KV，所以往往需要采用變通的方法，要么改變電機的電壓，要么在輸出側加上升壓變壓器。這一弱點直接限制了它的廣泛應用。這也是這個控制技術很多人不甚了解的最大原因。

對于單元串聯多電平型變頻器，主要缺點是變流環節復雜，功率元器件數目多，體積稍微大一點，但是在其他的方式不能有效解決國內應用的需要時，在高壓器件實際應用的可靠性還不是太高的情況下，它的競爭優勢在相當一段時間內至少最近一段時期內，可能還是沒有其它更好的替代方法。

三電平電壓波形是方波，當然能體現出三種不同的電壓了。

2.三電平電路的特點是什么

三電平變換器(Tree．Level Inverter)的橋臂上有4個電力半導體器件，它通過對直流側的分壓和開關動作的不同組合，實現多電平階梯波輸出電壓，可以使波形更加 接近正弦波。

三電平（ThreeLevel，TL）整流器是一種可用于高壓大功率的PWM整流器，具有功率因數接近1，且開關電壓應力比兩電平減小一半的優點。提到一種三電平Boost電路，用于對整流橋進行功率因數校正，但由于二極管整流電路的不可逆性，無法實現功率流的雙向流動，提到了幾種三電平PWM整流器，盡管實現了三電平，但開關管上電壓應力減少一半的優點沒有實現。三電平整流器盡管比兩電平整流器開關數量多，控制復雜，但?具有兩電平整流器所不具備的特點：

1、電平數的增加使之具有更小的直流側電壓脈動和更佳的動態性能，在開關頻率很低時，如300～500Hz就能滿足對電流諧波的要求；

2、電平數的增加也使電源側電流比兩電平中的電流更接近正弦，且隨著電平數的增加，正弦性越好，功率因數更高；

3、開關的增加也有利于降低開關管上的電壓壓應力，提高裝置工作的穩定性，適用于對電壓要求較高的場合。
