變壓器勵磁涌流的特點介紹

勵磁涌流（inrush current)的發生，很明顯是受勵磁電壓的影響。即只要系統電壓一有變動，勵磁電壓受到影響，就會產生勵磁涌流。接下來，詳細為你說下勵磁涌流是什么有哪些 勵磁涌流的特點

1.勵磁涌流是什么有哪些

變壓器勵磁涌流是:變壓器在空載合閘投入電網時在其繞組中產生的暫態電流。變壓器投入前鐵芯中的剩余磁通與變壓器投入時工作電壓產生的磁通方向相同時,其總磁通量遠遠超過鐵芯的飽和磁通量,使鐵芯瞬間飽和,因此產生極大的沖擊勵磁電流(最大峰值可達到變壓器額定電流的6-8倍),通常稱為勵磁涌流。

2.勵磁涌流的特點

當合上斷路器給變壓器充電時，有時可以看到變壓器電流表的指針擺得很大，然后很快返回到正常的空載電流值，這個沖擊電流通常稱之為勵磁涌流，特點如下：

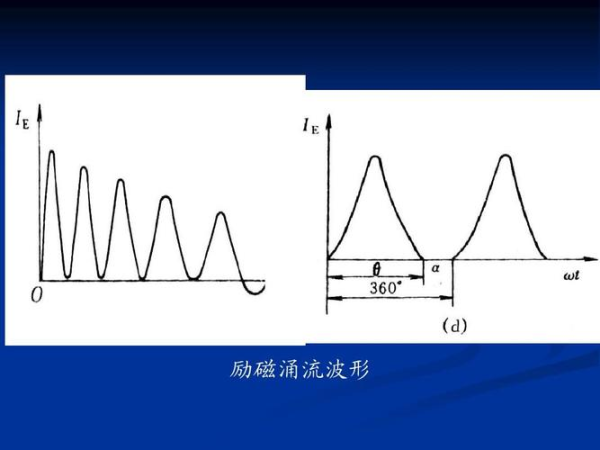

1)涌流含有數值很大的高次諧波分量(主要是二次和三次諧波)，主要是偶次諧波，因此，勵磁涌流的變化曲線為尖頂波。

2)勵磁涌流的衰減常數與鐵芯的飽和程度有關，飽和越深，電抗越小，衰減越快。因此，在開始瞬間衰減很快，以后逐漸減慢，經0.5～1s后其值不超過(0.25～0.5)

3)一般情況下，變壓器容量越大，衰減的持續時間越長，但總的趨勢是涌流的衰減速度往往比短路電流衰減慢一些。

4)勵磁涌流的數值很大，最大可達額定電流的6～8倍。當整定一臺斷路器控制一臺變壓器時，其速斷可按變壓器勵磁電流來整定
