熱敏電阻在電路中的作用-電路板上的熱敏電阻有什么作用

什么是熱敏電阻？從名詞上來了解就是對熱度敏感的電阻，熱敏電阻應用廣泛，常用于咱們的家用電器，工廠的電力工業，航天航天航空的各個領域，具有極其廣闊的市場。熱敏電阻只是電路板中一個小小的元件，但是有著極其重要的作用，那么在電路中熱敏電阻的作用是什么？電路板上的熱敏電阻有什么用呢？不妨跟隨小編一起來探究一下吧。

熱敏電阻在電路中的作用

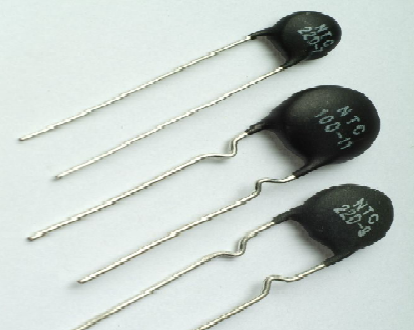

壓敏電阻a并聯在交流側電路中主要是起“限制電壓超高”作用。 為了避免電子電路中在開機的瞬間產生的浪涌電流，在電源電路中串接一個功率型NTC熱敏電阻器，能有效地抑制開機時的浪涌電流，并且在完成抑制浪涌電流作用以后，由于通過其電流的持續作用，功率型NTC熱敏電阻器的電阻值將下降到非常小的程度，它消耗的功率可以忽略不計，不會對正常的工作電流造成影響，所以在電源回路中使用功率型NTC熱敏電阻器，是抑制開機時的浪涌，以保證電子設備免遭破壞的最為簡便a而有效的措施 。

熱敏電阻的工作原理：

比如一個“標稱300V”的壓敏電阻在220V的工作中，突然220V上升到310V！這時熱敏電阻被擊穿，通過很大的電流，熔斷了保險絲后，就保護了后面的電路，然后熱敏電阻又恢復了原來的狀態，這就是熱敏電阻的工作原理。

熱敏電阻材料分類

熱敏材料一般可分為半導體類、金屬類和合金類三類。

1、半導體熱敏電阻材料

這類材料有單晶半導體、多晶半導體、玻璃半導體、有機半導體以及金屬氧化物等。它們均具有非常大的電阻溫度系數和高的龜阻率，用其制成的傳感器的靈敏度也相當高。按電阻溫度系數也可分為負電阻溫度系數材料和正電阻溫度系數材料。在有限的溫度范圍內負電阻溫度系數材料a可達-6*10-2/℃，正電阻溫度系數材料a可高達-60*10-2/℃以上。如飲酸鋇陶瓷就是一種理想的正電阻溫度系數的半導體材料。上述兩種材料均廣泛用于溫度測量、溫度控制、溫度補瞬、開關電路、過載保護以及時間延遲等方面，如分別用子制作熱敏電阻溫度計、熱敏電阻開關和熱敏電阻溫度計、熱敏電阻開關和熱敏電阻延遲繼電錯等 。

這類材料由于電阻和流度呈指數關系，因此測溫范圍狹窄、均勻性也差 。

2、金屬熱敏電阻材料

此類材料作為熱電阻測溫、限流器以及自動恒溫加熱元件均有較為廣泛的應用。如鉑電阻溫度計、鎳電阻溫度計、銅電阻溫度計等。其中鉑側溫傳感器在各種介質中（包括腐蝕性介質），表現出明顯的高精度和高穩定的特征。但是，由于鉑的稀缺和價格昂貴而使它們的廣泛應用受到一定的限制。

銅測溫傳感器較便宜，但在腐蝕性介質中長期使用，可導致靜態特性與阻值發生明顯變化。最近有資料報導，銅測溫傳感器可在空氣介質中-60~180℃溫度范圍使用。但是，國外為了在-60~180℃長期地測量溫度和在250℃短期測量溫度，普遍大量使用著鎳測溫傳感器，并認為鎳是一種較理想的材料，因為它們具有高的靈敏度、滿意的重現性和穩定性 。

3、合金熱敏電阻材料

合金熱敏電阻材料亦稱熱敏電阻合金。這種合金具有較高的電阻率，并且電阻值隨溫度的變化較為敏感，是一種制造溫敏傳感器的良好材料。作為溫敏傳感器的熱敏電阻合金性能要求如下：

（1）足夠大的電阻率；

（2）相當高的電阻溫度系數；

（3）具有接近于實驗材料線膨脹系數；

（4）小的應變靈敏系數；

（5）在工作溫度區間加熱和冷卻時，電阻溫度曲線應有良好的重復性 。
